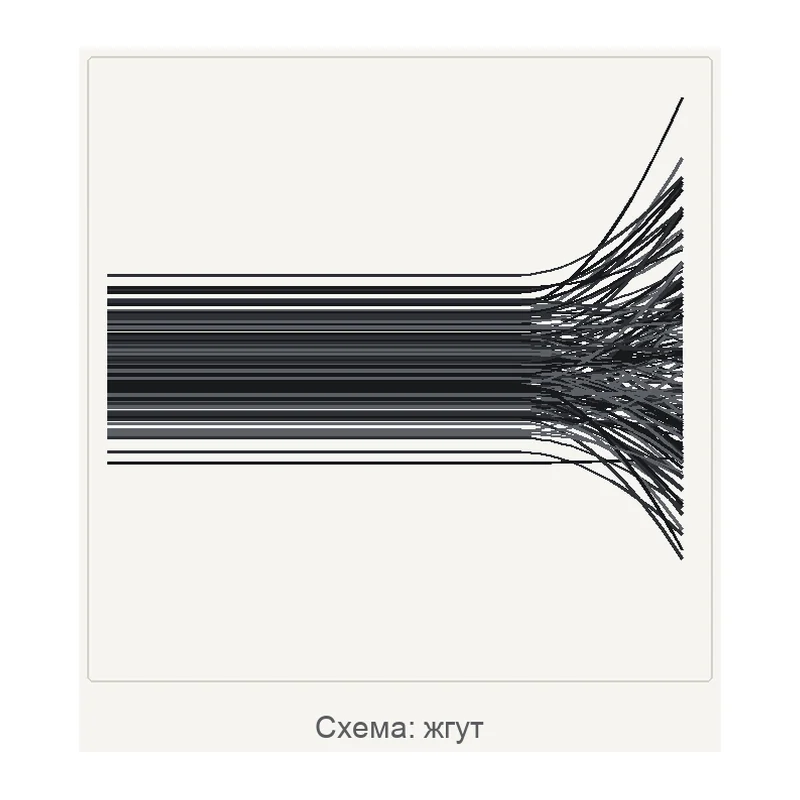

Схема: жгут

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
ZOLTEK Panex® 35 50K / 3600 tex

Углеродный ровинг GRM Systems ZOLTEK Panex® 35 50K, 3600 tex

Углеродный ровинг ZOLTEK Panex® 35 50K: 3600 tex, 50K, прочность 4 137 МПа, модуль 242 ГПа, удлинение около 1,7 %.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ZOLTEK Panex® 35 50K / 3600 tex
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: переплетение, толщина — пришлём по запросу.

Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Линейная плотность
3600 tex
Прочность на растяжение
4 137 МПа
Модуль упругости на растяжение
242 ГПа
Площадь сечения жгута
2,022 мм² (расчёт по линейной плотности и плотности волокна 1,78 г/см³)
Длина в килограмме
278 м/кг (расчёт по линейной плотности)
Расчётное разрывное усилие жгута
8 367 Н ≈ 853 кгс (расчёт по прочности и сечению)
Удельная прочность
2 324 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
Удельный модуль упругости
136 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)

Описание

ZOLTEK Panex® 35 50K — углеродный жгут (ровинг) линейной плотностью 3600 tex, то есть 3600 г на километр нити из 50 000 филаментов (50K). Поставляет GRM Systems.

Прочность на растяжение 4 137 МПа, модуль упругости 242 ГПа, удлинение при разрыве по расчёту около 1,7 %. Волокно стандартного модуля. Это рабочее волокно для силовых деталей общего назначения: намотки труб и лучей, пултрузии профилей, ручной выкладки рам.

Жгут используют для намотки, пултрузии, плетения и ручной выкладки; связующее и шлихтовку подбирают под технологию и смолу.

Характеристики приведены по данным производителя: страница модели ↗
