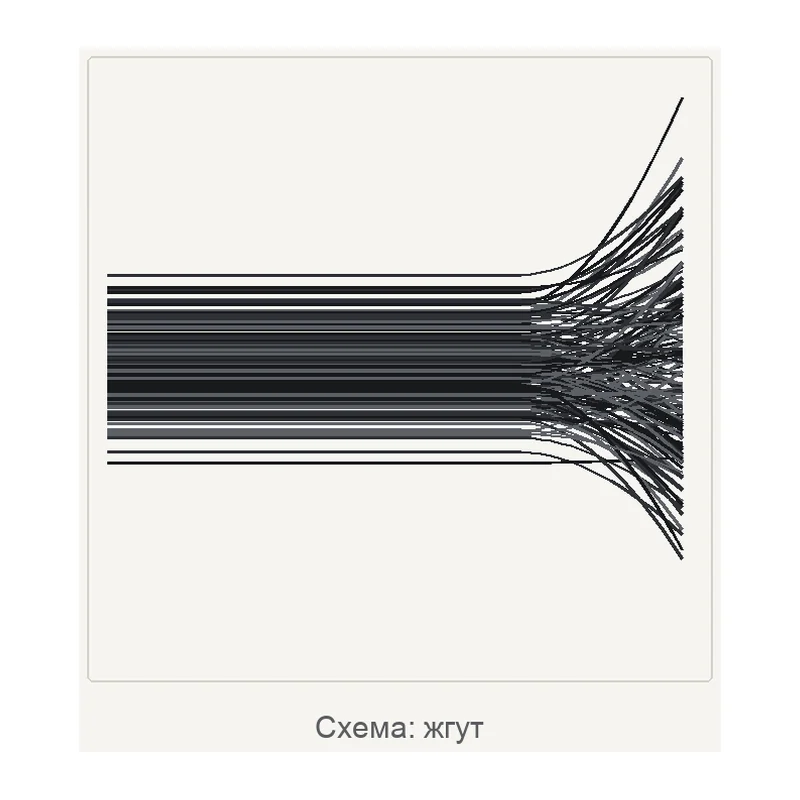

Схема: жгут

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
Torayca® T800H / 223 tex

Углеродный ровинг Torayca® T800H / 223 tex, 223 tex

Углеродный ровинг Toray Torayca T800H на 6000 филаментов, 223 tex: прочность 5,49 ГПа, модуль упругости 294 ГПа — высокопрочное волокно с промежуточным модулем.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Torayca® T800H / 223 tex
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: переплетение, толщина — пришлём по запросу.

Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Линейная плотность
223 tex
Количество нитей
f 6 000
Разрывная нагрузка
5 490 МПа
Модуль упругости на растяжение
294 ГПа
Раздел каталога
Углеродные ровинги
Тип волокна
углеродное
Площадь сечения жгута
0,125 мм² (расчёт по линейной плотности и плотности волокна 1,78 г/см³)
Длина в килограмме
4 484 м/кг (расчёт по линейной плотности)
Расчётное разрывное усилие жгута
688 Н ≈ 70 кгс (расчёт по прочности и сечению)
Удельная прочность
3 084 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
Удельный модуль упругости
165 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)
Расчётный диаметр элементарного волокна
5,2 мкм (расчёт по линейной плотности, числу филаментов и плотности волокна)

Описание

Torayca T800H — высокопрочное углеродное волокно Toray с промежуточным модулем. Жгут 6K: 6000 филаментов диаметром около 5 мкм, линейная плотность 223 tex, около 4,5 км на килограмм.

Прочность на растяжение — 5,49 ГПа, модуль упругости — 294 ГПа. Высокий модуль при высокой прочности — основание для применения в нагруженных конструкциях, трубах и лонжеронах, где важна жёсткость на единицу массы.

Ровинг идёт на намотку, пултрузию, выкладку препрегов и плетение. Углерод электропроводен и в контакте с алюминием образует гальваническую пару — изолирующий слой закладывают в конструкцию.

Характеристики приведены по данным производителя: страница модели ↗
