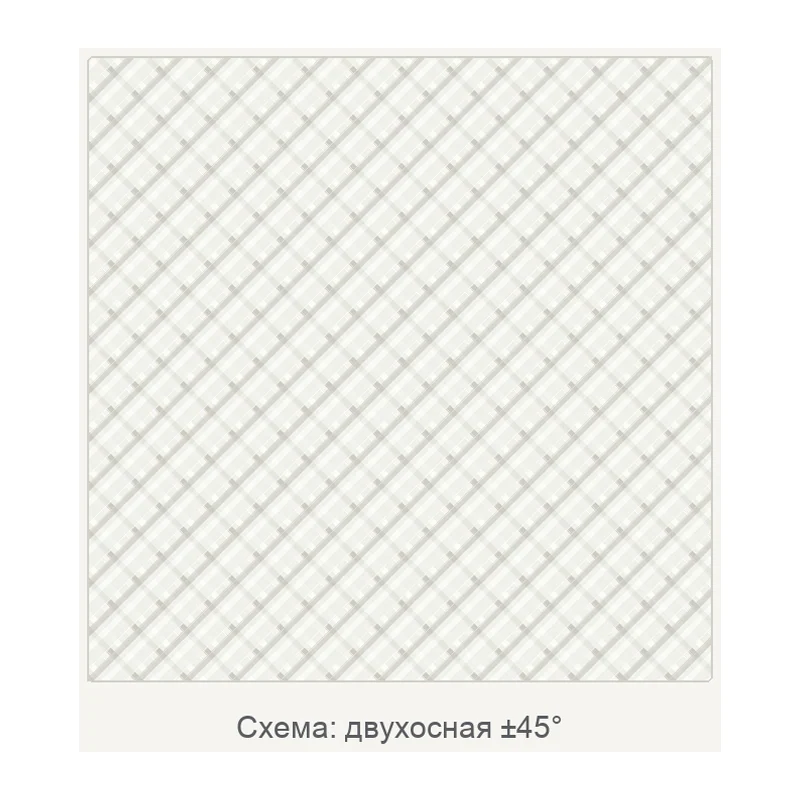

Схема: двухосная ±45°

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
CBX70

Углеродные мультиаксиальные ткани CBX ± 45°, 90–1206 г/м²

9 исполнений в одной карточке — для композитных деталей: ручная выкладка, инфузия, препреги; различаются по параметрам: линейная плотность, линейная плотность основы, линейная плотность утка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CBX70
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Углеродные ткани и однонаправленные наполнители»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади
204 г/м²
Переплетение
± 45°
Линейная плотность основы
углерод 800 tex
Линейная плотность утка
углерод 800 tex
Раздел каталога
Углеродные мультиаксиальные ткани (прошитые полиэфирной нитью)
Линейная плотность
углерод 800 tex
Тип волокна
углеродное
Расчётная плотность переплетения
1,3 нити/см по основе и утку (расчёт по паспортной массе и линейной плотности, при равном числе нитей)
Толщина сухого волокна в слое
0,115 мм (расчёт: 204 г/м² при плотности волокна 1,78 г/см³)
Ориентировочная толщина слоя в ламинате
0,23 мм при 50 % объёмного содержания волокна (расчёт)

Исполнения серии 9

МодельМасса на единицу площадиЛинейная плотность основыЛинейная плотность уткаЛинейная плотность
CBX30 HM90 г/м²углерод 830 tex (IMS65 24K)углерод 830 tex (IMS65 24K)углерод 830 tex (IMS65 24K)
CBX70 характеристики выше204 г/м²углерод 800 texуглерод 800 texуглерод 800 tex
CBX150304 г/м²углерод 800 texуглерод 800 texуглерод 800 tex
CBX200304 г/м²углерод 800 texуглерод 800 texуглерод 800 tex
CBX250414 г/м²углерод 800 texуглерод 800 texуглерод 800 tex
CBX300454 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 tex
CBX400604 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 tex
CBX600604 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 tex
CBX4501206 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 tex

Характеристики выше приведены для исполнения CBX70. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

В карточке собраны 9 исполнений — для композитных деталей: ручная выкладка, инфузия, препреги. Исполнения различаются по параметрам: линейная плотность, линейная плотность основы, линейная плотность утка; значения для каждого — в таблице исполнений, по ней и выбирают нужное.

Исполнения: CBX30 HM, 90 г/м², ± 45°; CBX70, 204 г/м², ± 45°; CBX150, 304 г/м², ± 45°; CBX200, 304 г/м², ± 45°; CBX250, 414 г/м², ± 45°; CBX300, 454 г/м², ± 45°; CBX400, 604 г/м², ± 45°; CBX450, 1206 г/м², ± 45°; CBX600, 604 г/м², ± 45°.

Основное исполнение — CBX70, 204 г/м², ± 45°.

Углеродная мультиаксиальная ткань GRM Systems: слои углеродного ровинга (800 tex) уложены под углами ± 45° и прошиты полиэфирной нитью, а не переплетены. Масса — 204 г/м².

Ориентация ± 45° работает на сдвиг и кручение: такой слой кладут в обшивки, стенки лонжеронов коробчатого сечения и трубы под крутящий момент.

Ширина полотна и доступные длины в общей таблице не приводятся — их запрашивают под позицию.

Характеристики приведены по данным производителя: страница модели ↗
