DRONPARTS компоненты бпла Запрос предложения

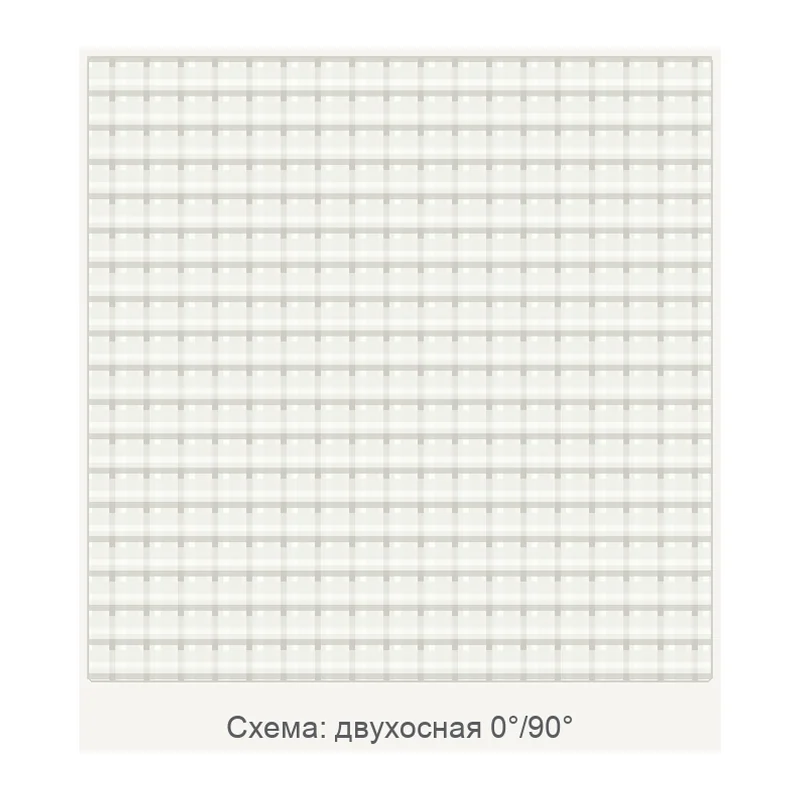

Схема: двухосная 0°/90°

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
CBXS600

Углеродные ткани CBXS 0°/90°, 380–606 г/м²

4 исполнения в одной карточке — для композитных деталей: ручная выкладка, инфузия, препреги; различаются по параметрам: линейная плотность, линейная плотность основы, линейная плотность утка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CBXS600
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Углеродные ткани и однонаправленные наполнители»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади
606 г/м²
Переплетение
0°/90°
Линейная плотность основы
углерод 800 tex / 1600 tex / 3200 tex
Линейная плотность утка
углерод 800 tex / 1600 tex / 3200 tex
Раздел каталога
Углеродные мультиаксиальные ткани (прошитые полиэфирной нитью)
Линейная плотность
углерод 800 tex / 1600 tex / 3200 tex
Тип волокна
углеродное
Расчётная плотность переплетения
3,8 нити/см по основе и утку (расчёт по паспортной массе и линейной плотности, при равном числе нитей)
Толщина сухого волокна в слое
0,34 мм (расчёт: 606 г/м² при плотности волокна 1,78 г/см³)
Ориентировочная толщина слоя в ламинате
0,68 мм при 50 % объёмного содержания волокна (расчёт)

Исполнения серии 4

МодельМасса на единицу площадиЛинейная плотность основыЛинейная плотность уткаЛинейная плотность
CBXS200380 г/м²углерод 800 tex / 1600 texуглерод 800 tex / 1600 texуглерод 800 tex / 1600 tex
CBXS300574 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 tex
CBXS400604 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 tex
CBXS600 характеристики выше606 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 tex

Характеристики выше приведены для исполнения CBXS600. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

В карточке собраны 4 исполнения — для композитных деталей: ручная выкладка, инфузия, препреги. Исполнения различаются по параметрам: линейная плотность, линейная плотность основы, линейная плотность утка; значения для каждого — в таблице исполнений, по ней и выбирают нужное.

Исполнения: CBXS200, 380 г/м², 0°/90°; CBXS300, 574 г/м², 0°/90°; CBXS400, 604 г/м², 0°/90°; CBXS600, 606 г/м², 0°/90°.

Основное исполнение — CBXS600, 606 г/м², 0°/90°.

Углеродная мультиаксиальная ткань GRM Systems: слои углеродного ровинга (800 tex / 1600 tex / 3200 tex) уложены под углами 0°/90° и прошиты полиэфирной нитью, а не переплетены. Масса — 606 г/м².

Ориентация 0°/90° даёт жёсткость вдоль и поперёк, как тканый слой, но без изгиба нитей.

Ширина полотна и доступные длины в общей таблице не приводятся — их запрашивают под позицию.

Характеристики приведены по данным производителя: страница модели ↗
