Полотняное переплетение против саржи 2/2
Нить и масса одни и те же, а выкладка, раскрой и вид детали — разные.
Как устроены оба
В полотняном переплетении каждая нить основы проходит поочерёдно над и под каждой нитью утка. Точек пересечения максимум, полотно получается самым связным из возможных.
В сарже 2/2 нить идёт над двумя и под двумя, со сдвигом на ряд — отсюда характерная диагональ. Точек пересечения вдвое меньше, полотно подвижнее.
Всё остальное — прочность, масса, толщина — при одинаковой нити и одинаковой плотности у них совпадает. Различия рождаются не в цифрах паспорта, а в поведении материала в руках.
Что меняется на форме
Драпируемость. Саржа тянется по диагонали и садится на двойную кривизну без складок; полотно на той же форме приходится резать на сектора. На обтекателе, куполе или капоте это разница между одним куском и шестью.
Прочность в слое. Каждый перехлёст изгибает нить, а изогнутая нить работает хуже прямой. У саржи изгибов вдвое меньше, поэтому в одинаковом ламинате она даёт на несколько процентов больше прочности и жёсткости — на практике это в пределах разброса, но в расчётной детали учитывается.
Устойчивость раскроя. Полотно держит форму: отрезали — оно осталось прямоугольником. Саржа поводит, кромка распускается, и заготовки приходится либо проклеивать по краю, либо резать с запасом.
| Что сравниваем | Полотняное | Саржа 2/2 |
|---|---|---|
| Перехлёстов на площадь | максимум | вдвое меньше |
| Драпируемость | низкая | хорошая |
| Прочность и модуль в слое | базовые | выше на единицы процентов |
| Раскрой и осыпание кромки | устойчиво | поводит, осыпается |
| Толщина и масса при той же нити и плотности | одинаковые | одинаковые |
| Внешний вид под лаком | мелкая клетка | диагональ, «карбоновый» рисунок |
| Типовая цена | ниже | немного выше |
Что выбирают на практике
Плоские панели, стенки, формы, накладки — полотняное. Раскрой предсказуем, пропитка быстрая, цена ниже, а драпируемость там не нужна.
Корпуса, обтекатели, лучи с переменным сечением, всё с двойной кривизной — саржа. Выигрыш в трудоёмкости выкладки перекрывает разницу в цене материала уже на первой детали.
Видовой слой — саржа, и почти всегда. Диагональный рисунок под лаком стал внешним признаком композита, и заказчики ждут именно его. Для этого достаточно одного верхнего слоя, а силовой пакет под ним может быть любым.
Смешивать слои можно и нужно
Типовой пакет: снаружи саржа как видовой и облегающий слой, внутри однонаправленная ткань по направлениям нагрузки, замыкающий слой — полотняное для стабильности.
Ошибка, которая встречается чаще всего, — набор всего пакета из одного материала «чтобы не путаться». Он либо переутяжелён, либо не дотягивает по жёсткости в нужном направлении.
При смешивании следят за симметрией: пакет, несимметричный относительно середины по толщине, коробит при отверждении и продолжает вести себя нелинейно под нагрузкой.
Пары из каталога: та же нить, другое переплетение
Разницу лучше всего видно на тканях, которые выпускают в обоих переплетениях. У SGL KDL 8048 и KDL 8058 одна и та же нить 200 tex, масса 160 г/м² и толщина 0,25 мм — отличается только переплетение. Так же устроена пара Style 2005 и Style 2015 на 193 г/м².
В маркировке переплетение обычно обозначают буквой: P — полотняное (plain), T — саржа (twill). Ткани с пометкой P/T выпускают в обоих вариантах, и при заказе букву указывают явно.
Третий вариант — сатин (4HS, 5HS, 8HS): нить проходит над тремя и более поперечными нитями, ткань драпируется ещё лучше саржи, но и распускается легче. Его берут для деталей самой сложной формы.
| Ткань из каталога | Переплетение | Нить | Масса | Толщина |
|---|---|---|---|---|
| SGL KDL 8048 | полотняное | углерод 200 tex | 160 г/м² | 0,25 мм |
| SGL KDL 8058 | саржевое 2/2 | углерод 200 tex | 160 г/м² | 0,25 мм |
| Style 2005 | полотняное | углерод 800 tex | 193 г/м² | — |
| Style 2015 | саржевое 2/2 | углерод 800 tex | 193 г/м² | — |

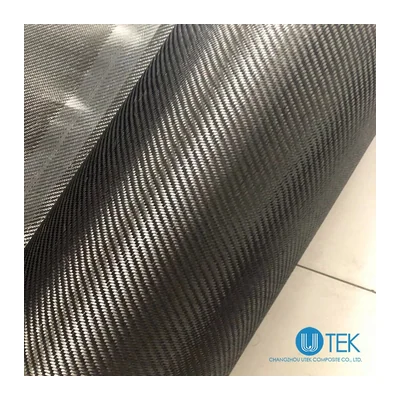

Ткани в каталоге
Позиции каталога, к которым относится всё сказанное выше.

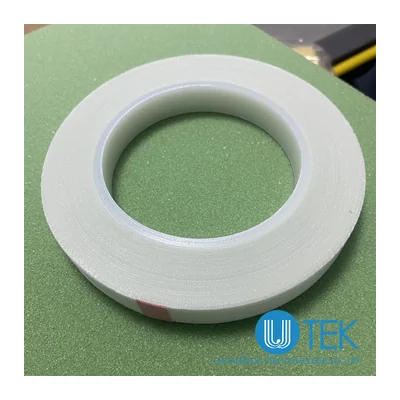

Лента UTEK из стеклоткани E с акриловым клеем, 0,18 мм, до 155 °C

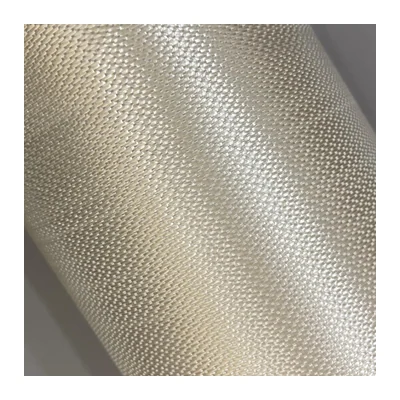

Стеклоткань UTEK электронного класса, стили 1010–3070, 10–93 г/м², полотняное

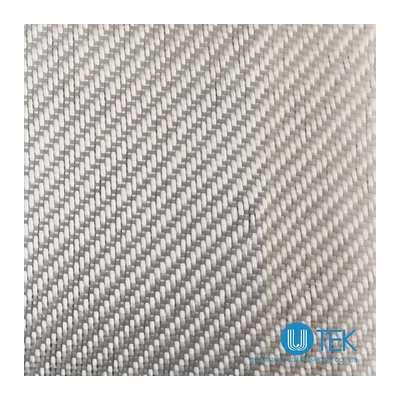

Стеклоткань UTEK EW/EWT для стеклопластика, 23–400 г/м², полотняное и саржа
