Стандартные сервоприводы: KST
Стандартные сервоприводы KST — универсальные на 18–25 кг·см, низкопрофильные для крыла и хвостовые для вертолётов.
Универсальные — DS725MG и CM1610 на 18 кг·см, бесколлекторные BLS815, BLS915 и X20-2208 на 20–25 кг·см, безжелезные MS665 и MS725 с бесконтактным датчиком положения. Для крыла есть низкопрофильные BLS159, CM653 с защитой IP65, DS1509MG и X20-1806, для вертолётов — хвостовые BLS805X, BLS905X, DS525MG, X20-1035 и SV905-12 на 12 В, а комплект X20 Combo объединяет три циклических X20-2208 и хвостовой X20-1035.
Сверяют по: момент, скорость, питание, тип двигателя, масса, габариты
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Момент | Скорость | Питание | Тип двигателя | Масса | Габариты |
|---|---|---|---|---|---|---|
| X20-2208 V8.0KST | 22 кг·см при 7,4 В; 25 кг·см при 8,4 В | 0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В | 6,0–8,4 В (HV, ном. 7,4 В) | — | 72 г | 40×20×40 мм |
| KST MS805KST | 65 Н·см при 6,0 В | 0,045 с/60° при 6,0 В | 7,4 В (номинальное) | — | 70 г ±10 % | 40,5×20×38 мм ±0,2 мм |

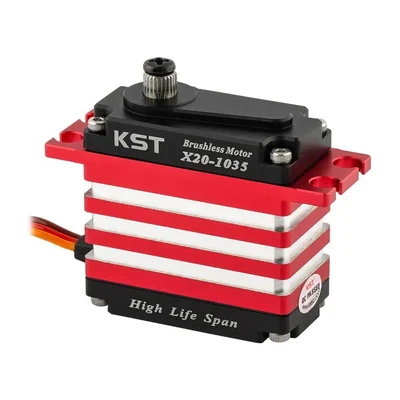

| X20-1035 V3.0KST | 12 кг·см при 8,4 В; 11 кг·см при 7,4 В | 0,030 с/60° при 8,4 В | — | — | 72 г | 40×20×40 мм |
| DS725MGKST | 18 кг·см при 8,4 В; 16 кг·см при 7,4 В | 0,07 с/60° при 8,4 В | 6,0–8,4 В (номинал 7,4 В) | — | 70 г | 40,5×20×38 мм |
| BLS815 V8.0KST | 20 кг·см при 8,4 В; 17 кг·см при 7,4 В | 0,07 с/60° при 8,4 В | — | — | 70 г | 40,5×20×38 мм |
| CM1610KST | 10,5 кг·см при 4,8 В; 12,5 кг·см при 6,0 В; 16,0 кг·см при 7,4 В; 18,0 кг·см при 8,4 В | 0,13 с/60° при 4,8 В; 0,11 с/60° при 6,0 В; 0,10 с/60° при 7,4 В; 0,09 с/60° при 8,4 В | 4,8–8,4 В постоянного тока, номинальное 7,4 В | безъякорный (безжелезный) коллекторный | 60 г ±10 % | 40 × 20 × 38,8 мм ±0,2 мм |
| BLS915 V8.0KST | 25 кг·см при 8,4 В; 22 кг·см при 7,4 В; 18 кг·см при 6,0 В | 0,07 с/60° при 8,4 В; 0,08 с/60° при 7,4 В; 0,09 с/60° при 6,0 В | 6,0–8,4 В постоянного тока, номинал 7,4 В | бесколлекторный постоянного тока | 70 г ±10 % | 40,5 × 20 × 38 мм ±0,2 мм |
| DS1509MGKST | 12,8 кг·см при 7,4 В; 10,7 кг·см при 6,0 В; 8,5 кг·см при 4,8 В (на упоре) | 0,07 с/60° при 7,4 В; 0,08 с/60° при 6,0 В; 0,10 с/60° при 4,8 В (холостой ход) | 4,8–7,4 В постоянного тока, номинал 7,4 В | коллекторный без железного сердечника (безжелезный) | 55 г ±10 % | 40,5 × 20 × 26,5 мм ±0,2 мм |
| BLS905XKST | 8 кг·см при 8,4 В; 7 кг·см при 7,4 В; 6 кг·см при 6,0 В | 0,035 с/60° при 8,4 В; 0,040 с/60° при 7,4 В; 0,045 с/60° при 6,0 В | 6,0–8,4 В постоянного тока | бесколлекторный постоянного тока | 70 г ±10 % | 40,5 × 20 × 38 мм ±0,2 мм (в другой строке страницы производителя — 37 мм по высоте) |
| BLS805XKST | 7,5 кг·см при 8,4 В; 6,5 кг·см при 7,4 В; 5,5 кг·см при 6,0 В | 0,039 с/60° при 8,4 В; 0,042 с/60° при 7,4 В; 0,048 с/60° при 6,0 В | 6,0–8,4 В постоянного тока | бесколлекторный постоянного тока | 70 г ±10 % | 40,5 × 20 × 38 мм ±0,2 мм |
| BLS159KST | 15 кгс·см при 7,4 В (при стопорении) | 0,11 с/60° при 7,4 В (холостой ход) | 6,0–8,4 В постоянного тока, номинал 7,4 В | бесколлекторный постоянного тока | 55 г ±10 % | 40 × 20 × 26,5 мм ±0,2 мм |
| MS665KST | 5,8 кгс·см при 6,0 В; 6,8 кгс·см при 7,4 В; 7,5 кгс·см при 8,4 В | 0,050 с/60° при 6,0 В; 0,045 с/60° при 7,4 В; 0,040 с/60° при 8,4 В | 6,0–8,4 В постоянного тока | безсердечниковый постоянного тока | 69 г | 40,5 × 20 × 38 мм |
| DS525MGKST | 5,5 кгс·см при 6,0 В; 6,5 кгс·см при 7,4 В; 7,5 кгс·см при 8,4 В | 0,050 с/60° при 6,0 В; 0,045 с/60° при 7,4 В; 0,040 с/60° при 8,4 В | 6,0–8,4 В постоянного тока, номинал 7,4 В | безсердечниковый постоянного тока | 70 г ±10 % | 40,5 × 20 × 38 мм ±0,2 мм |
| X20 Combo (X20-2208 + X20-1035)KST | — | — | 6,0–8,4 В постоянного тока, номинал 7,4 В | бесколлекторный постоянного тока | 72 г ±10 % каждый привод | 40 × 20 × 40 мм ±0,2 мм каждый привод |
| X20-1806KST | 14 кгс·см при 6,0 В; 16 кгс·см при 7,4 В; 18 кгс·см при 8,4 В | 0,08 с/60° при 6,0 В; 0,07 с/60° при 7,4 В; 0,06 с/60° при 8,4 В | 6,0–8,4 В постоянного тока, номинал 7,4 В | 4-полюсный бесколлекторный постоянного тока | 50 г ±10 % | 40,5 × 20 × 23,1 мм ±0,2 мм |
| CM653KST | 10 кгс·см при 4,8 В; 12 кгс·см при 6,0 В; 15 кгс·см при 7,4 В; 18 кгс·см при 8,4 В | 0,12 с/60° при 4,8 В; 0,10 с/60° при 6,0 В; 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В | 4,8–8,4 В постоянного тока, номинал 7,4 В | безсердечниковый постоянного тока | 43 г ±10 % | 40,5 × 20 × 27,5 мм ±0,2 мм |
| SV905-12KST | 13 кгс·см при 8,4 В; 16 кгс·см при 12 В; 17 кгс·см при 13 В | 0,06 с/60° при 8,4 В; 0,045 с/60° при 12 В; 0,040 с/60° при 13 В | 12 В номинально, диапазон 8,0–13,0 В, прямое подключение 2–3S Li-Po | бесколлекторный двигатель постоянного тока | 70 г ±10 % | 40,5 × 20 × 38 мм ±0,2 мм |

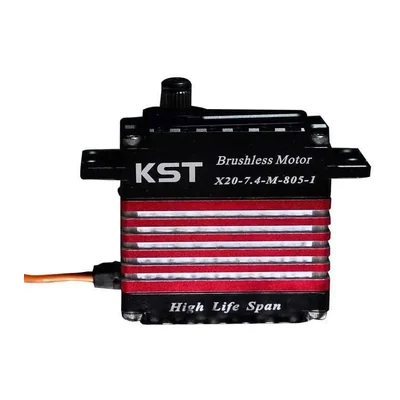

| X20-7.4-M-805KST | 9 кгс·см при 6,0 В; 11 кгс·см при 7,4 В; 12 кгс·см при 8,4 В | 0,040 с/60° при 6,0 В; 0,035 с/60° при 7,4 В; 0,030 с/60° при 8,4 В | 7,4 В номинально, диапазон 6,0–8,4 В | бесколлекторный двигатель постоянного тока | 75 г ±10 % | 40 × 20 × 40 мм ±0,2 мм |
| MS725 V8.0KST | 15 кг·см при 6,0 В; 18 кг·см при 7,4 В; 20 кг·см при 8,4 В (при заклинивании) | 0,09 с/60° при 6,0 В; 0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В (холостой ход) | номинальное 7,4 В пост. тока, диапазон 6,0–8,4 В | безъякорный (безжелезный) двигатель постоянного тока | 70 г ±10 % | 40,5 × 20 × 38 мм ±0,2 мм |
KST · Китай
X20 Combo (X20-2208 + X20-1035)
