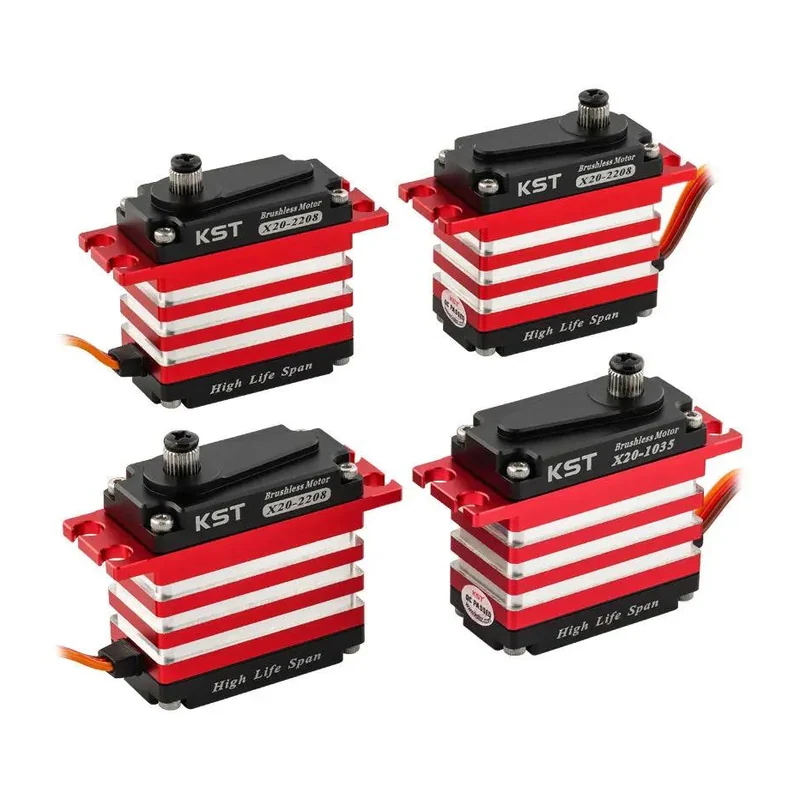

Комплект сервоприводов KST X20 Combo: три циклических X20-2208 V8.0 и один хвостовой X20-1035 V3.0
KST · Китай под заказ
X20 Combo (X20-2208 + X20-1035)

Комплект сервоприводов KST X20 Combo: три циклических X20–2208 V8.0 и один хвостовой X20–1035 V3.0

Готовый комплект приводов на один вертолёт класса 500–800: три циклических привода и один хвостовой, все на бесколлекторных двигателях.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20 Combo (X20-2208 + X20-1035)
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: момент, скорость — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Комплектация
3 × X20–2208 V8.0 (циклические) + 1 × X20–1035 V3.0 (хвостовой)
Момент X20–2208
1,8 Н·м при 6,0 В; 2,2 Н·м при 7,4 В; 2,5 Н·м при 8,4 В
Скорость X20–2208
0,09 с/60° при 6,0 В; 0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В
Момент X20–1035
0,9 Н·м при 6,0 В; 1,1 Н·м при 7,4 В; 1,2 Н·м при 8,4 В
Скорость X20–1035
0,040 с/60° при 6,0 В; 0,035 с/60° при 7,4 В; 0,030 с/60° при 8,4 В
Питание
6,0–8,4 В постоянного тока, номинал 7,4 В
Масса
72 г ± 10 % каждый привод
Габариты
40 × 20 × 40 мм ± 0,2 мм каждый привод
Тип двигателя
бесколлекторный постоянного тока
Редуктор
закалённая сталь HLS
Угол поворота
X20–2208: ± 50°, всего 100°
Частота управления
X20–2208: 1520 мкс / 333 Гц; X20–1035: 760 мкс / 560 Гц
Рабочая температура
−10…+65 °C
Обратная связь
потенциометр
Корпус
алюминиевый сплав, обработка ЧПУ
Подшипники
6 шариковых на привод

Описание

Набор X20 Combo закрывает всю сервогруппу вертолёта: три циклических привода X20–2208 V8.0 на автомат перекоса и один хвостовой X20–1035 V3.0. Все четыре привода построены на бесколлекторных двигателях, имеют полностью фрезерованный алюминиевый корпус, комплект шестерён HLS из закалённой стали и по шесть шариковых подшипников в редукторе. Габариты и масса у всех одинаковы — 40 × 20 × 40 мм и 72 г.

Циклический X20–2208 V8.0 развивает 1,8 Н·м при 6,0 В, 2,2 Н·м при 7,4 В и 2,5 Н·м при 8,4 В при скорости 0,09, 0,08 и 0,07 с/60° соответственно; работает на частоте 1520 мкс / 333 Гц с ходом ± 50° (100°). Хвостовой X20–1035 V3.0 даёт 0,9, 1,1 и 1,2 Н·м при тех же напряжениях со скоростью 0,040, 0,035 и 0,030 с/60°, но требует узкоимпульсного сигнала 760 мкс / 560 Гц — гироскоп должен его поддерживать.

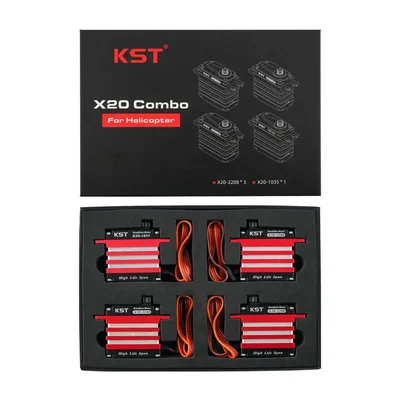

Одинаковые посадочные размеры и одинаковая масса всех четырёх приводов упрощают компоновку и балансировку. Рабочая температура для обоих типов −10…+65 °C, датчики положения потенциометрические. В комплект входят четыре качалки из алюминия, двадцать пластиковых качалок и шестнадцать амортизирующих втулок.

Характеристики приведены по данным производителя: страница модели ↗
