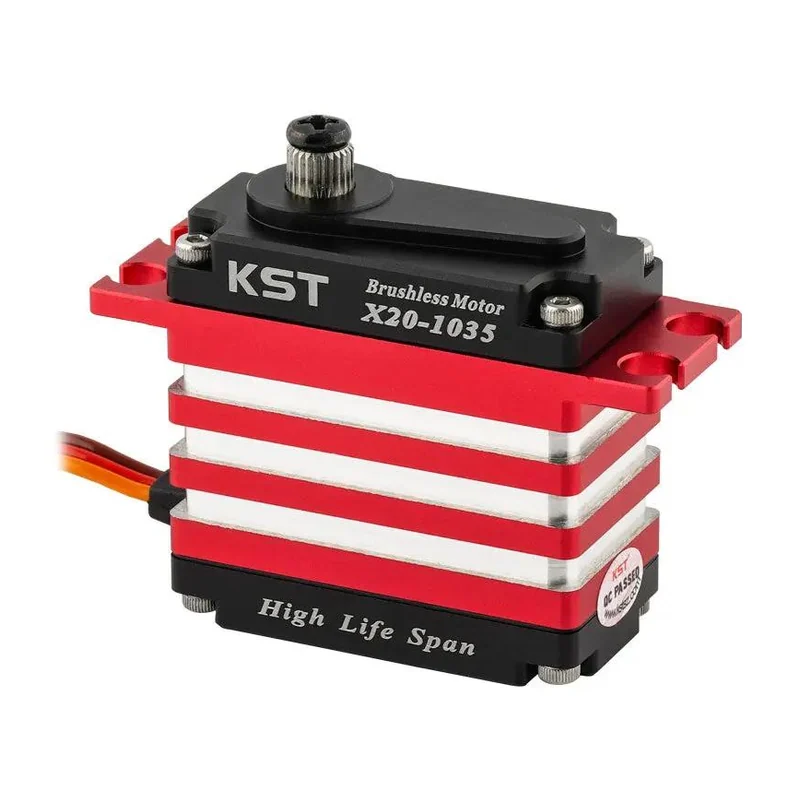

Сервопривод KST X20-1035 V3.0, хвостовой, 12 кг·см при 8,4 В
Скоростной бесколлекторный хвостовой серво стандартного размера с 6 подшипниками и HLS-шестернями для вертолётов 500–800 класса.
- Артикул
- X20-1035 V3.0
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: питание, тип двигателя — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 12 кг·см при 8,4 В; 11 кг·см при 7,4 В
- Скорость
- 0,030 с/60° при 8,4 В
- Частота
- 760 мкс / 560 Гц
- Габариты
- 40×20×40 мм
- Масса
- 72 г
- Угловая скорость
- 2000 °/с (расчёт по паспортному времени поворота на 60°)
- Удельный момент
- 167 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 41,1 Вт (расчёт по моменту и скорости поворота)
Описание
Хвостовой привод стандартного типоразмера 40×20×40 мм для вертолётов 500–800 класса. Работает на 760 мкс/560 Гц — коротком протоколе, который гироскоп обновляет заметно чаще стандартного, за счёт чего хвост держится жёстко.
0,030 с/60° при 8,4 В: вся конструкция подчинена скорости — бесколлекторный мотор, шесть подшипников, шестерни HLS из закалённой стали, масса 72 г. Момент 11–12 кг·см для хвостовой балки достаточен; силовые задачи в этом же корпусе закрывает циклический X20-2208 V8.0 с 25 кг·см.
Сигнал 760 мкс формирует только гироскоп — подключение привода напрямую к приёмнику недопустимо.
Характеристики приведены по данным производителя: страница модели ↗
