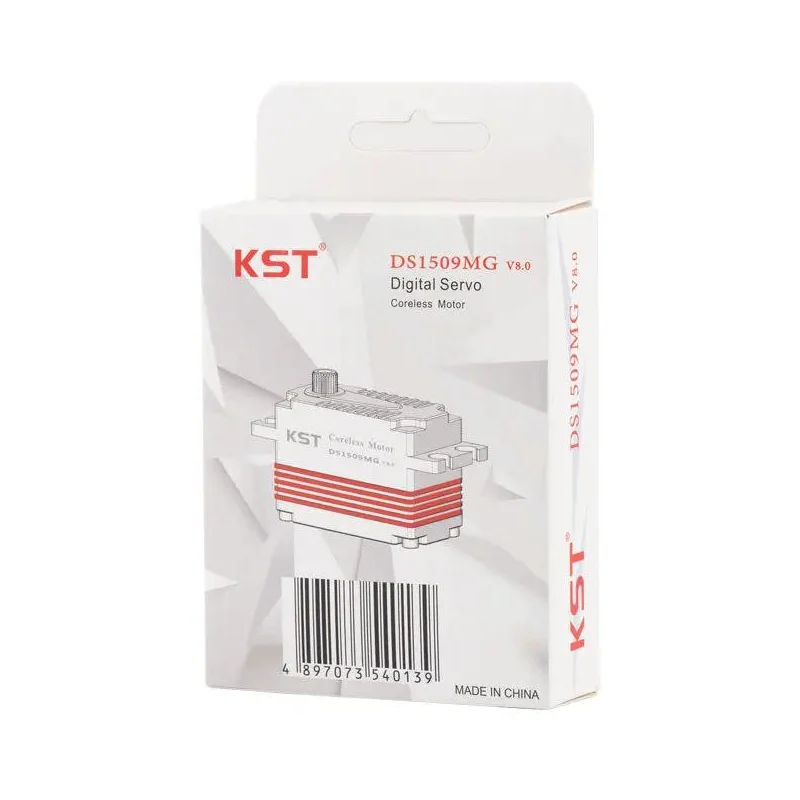

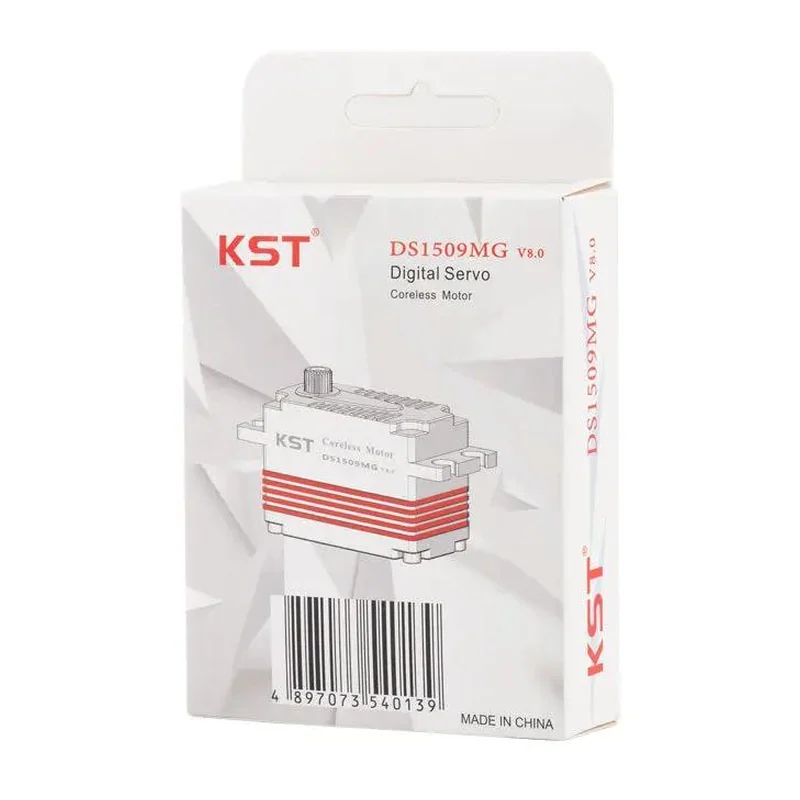

Низкопрофильный сервопривод KST DS1509MG, 12,8 кг·см при 7,4 В
Низкопрофильный сервопривод высотой 26,5 мм на безжелезном двигателе: 12,8 кг·см и 0,07 с/60° при 7,4 В, стальной редуктор, масса 55 г.
- Артикул
- DS1509MG
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 12,8 кг·см при 7,4 В; 10,7 кг·см при 6,0 В; 8,5 кг·см при 4,8 В (на упоре)
- Скорость
- 0,07 с/60° при 7,4 В; 0,08 с/60° при 6,0 В; 0,10 с/60° при 4,8 В (холостой ход)
- Питание
- 4,8–7,4 В постоянного тока, номинал 7,4 В
- Масса
- 55 г ± 10 %
- Габариты
- 40,5 × 20 × 26,5 мм ± 0,2 мм
- Тип двигателя
- коллекторный без железного сердечника (безжелезный)
- Редуктор
- закалённая сталь
- Угол поворота
- ± 50°, суммарно 100° (заводская установка)
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, фрезерование CNC, низкопрофильный
- Подшипники
- 2 шариковых
- Рабочая частота сигнала
- 1520 мкс / 333 Гц
- Рабочая температура
- −10…+65 °C
- Программирование
- поддерживается, включая плавный пуск
- Запасные части
- комплект металлических шестерён, алюминиевая качалка 25T-6B
- Совместимая батарея
- 2S
- Угловая скорость
- 857 °/с (расчёт по паспортному времени поворота на 60°)
- Удельный момент
- 233 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 18,8 Вт (расчёт по моменту и скорости поворота)
Описание
Привод стандартной посадочной длины 40,5 мм, но высотой всего 26,5 мм вместо типовых 38 мм — для низких шасси моделей автомобилей и плоских отсеков фюзеляжа. Корпус фрезерован из алюминиевого сплава, редуктор из закалённой стали на двух шариковых подшипниках, двигатель коллекторный без железного сердечника, обратная связь — потенциометр. Масса 55 г.
Момент на упоре — 8,5 кг·см при 4,8 В, 10,7 кг·см при 6,0 В и 12,8 кг·см при 7,4 В, скорость холостого хода — 0,10, 0,08 и 0,07 с/60°.Высота 26,5 мм меньше, чем у машинок стандартного формата, но и момент ниже, чем у полноразмерных: выбор — компромисс между габаритом и усилием. Питание 4,8–7,4 В с номиналом 7,4 В: верхняя граница ниже напряжения полностью заряженной литий-полимерной сборки 2S, поэтому линию питания проверяют заранее. Сигнал 1520 мкс / 333 Гц, заводской ход ± 50° (100° суммарно), привод программируется, есть плавный пуск. Рабочий диапазон от −10 до +65 °C; отдельно доступны запасной комплект металлических шестерён и алюминиевая качалка 25T-6B.
Характеристики приведены по данным производителя: страница модели ↗
