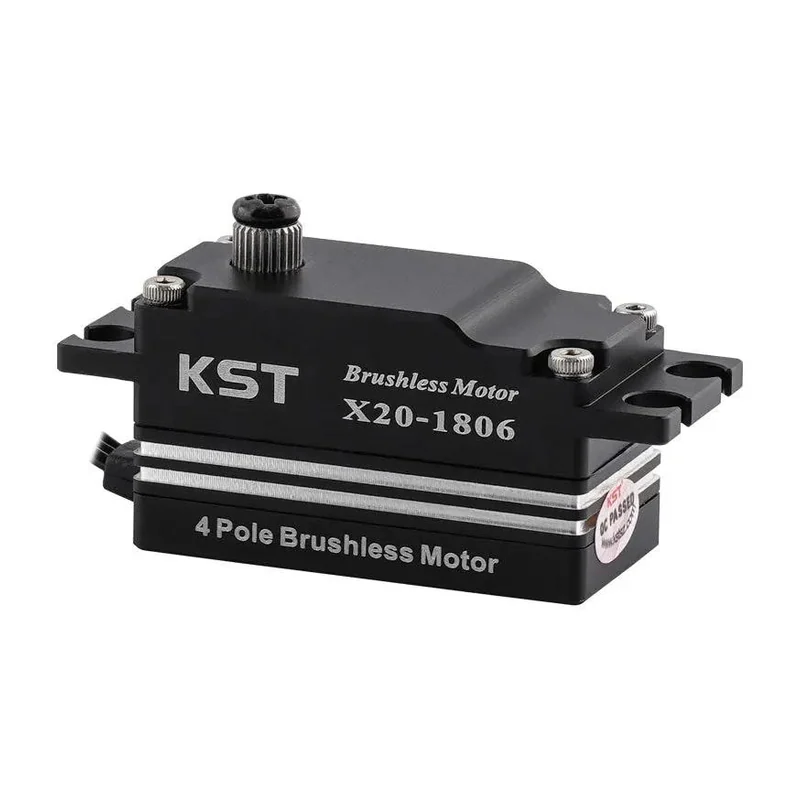

Низкопрофильный сервопривод KST X20-1806, 4-полюсный бесколлекторный, 18 кгс·см, 0,06 с/60°
KST · Китай под заказ
X20-1806

Низкопрофильный сервопривод KST X20–1806

Рулевой привод пониженной высоты для туринговых и дрифтовых моделей масштаба 1:10, а также для тонких крыльев самолётов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-1806
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
14 кгс·см при 6,0 В; 16 кгс·см при 7,4 В; 18 кгс·см при 8,4 В
Скорость
0,08 с/60° при 6,0 В; 0,07 с/60° при 7,4 В; 0,06 с/60° при 8,4 В
Питание
6,0–8,4 В постоянного тока, номинал 7,4 В
Масса
50 г ± 10 %
Габариты
40,5 × 20 × 23,1 мм ± 0,2 мм
Тип двигателя
4-полюсный бесколлекторный постоянного тока
Редуктор
закалённая сталь
Угол поворота
± 100°, всего 200°
Пусковой ток
4,0 А при 6,0 В; 4,8 А при 7,4 В; 5,8 А при 8,4 В
Рабочая температура
−20…+65 °C
Обратная связь
потенциометр
Корпус
алюминиевый сплав, обработка ЧПУ
Подшипники
2 шариковых
Частота управления
1520 мкс / 333 Гц
Программирование
да, включая плавный пуск

Описание

X20–1806 — низкопрофильная версия серии X20 с четырёхполюсным бесколлекторным двигателем. Высота корпуса 23,1 мм при длине 40,5 мм и ширине 20 мм, масса 50 г. Корпус фрезерованный алюминиевый, редуктор из закалённой стали на двух шариковых подшипниках, датчик положения потенциометрический.

Момент составляет 14 кгс·см при 6,0 В, 16 кгс·см при 7,4 В и 18 кгс·см при 8,4 В; скорость — 0,08, 0,07 и 0,06 с/60° соответственно. Пусковой ток заметно ниже, чем у полноразмерных моделей серии: 4,0 А при 6,0 В, 4,8 А при 7,4 В и 5,8 А при 8,4 В, что упрощает выбор источника питания.

Заводской ход ± 100° (200° полного диапазона), частота управления 1520 мкс / 333 Гц, плавный пуск и другие параметры программируются. Рабочая температура −20…+65 °C. Защита от воды для этой модели не заявлена, в отличие от X20–3005 и X20–4208, — это ограничивает применение на внедорожной технике во влажных условиях. Производитель предупреждает о недопустимости подключения привода к системе под напряжением.

Применение — шоссейные туринговые и дрифтовые модели масштаба 1:10, внедорожные багги 1:10, а также рулевые поверхности самолётов с тонким профилем крыла.

Характеристики приведены по данным производителя: страница модели ↗
