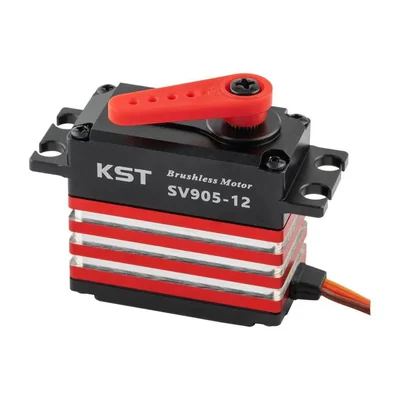

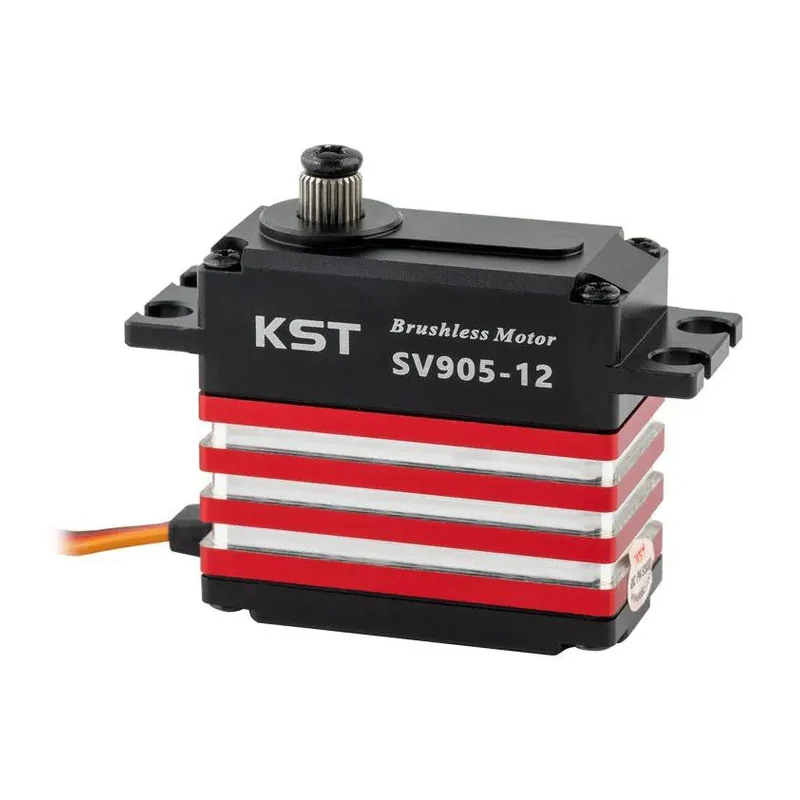

Сервопривод KST SV905–12, бесколлекторный, 12 В, хвостовой
Хвостовой привод для вертолётов класса 550–700, где приоритет отдан скорости отработки, а не максимальному моменту.
- Артикул
- SV905-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 13 кгс·см при 8,4 В; 16 кгс·см при 12 В; 17 кгс·см при 13 В
- Скорость
- 0,06 с/60° при 8,4 В; 0,045 с/60° при 12 В; 0,040 с/60° при 13 В
- Питание
- 12 В номинально, диапазон 8,0–13,0 В, прямое подключение 2–3S LiPo
- Масса
- 70 г ± 10 %
- Габариты
- 40,5 × 20 × 38 мм ± 0,2 мм
- Тип двигателя
- бесколлекторный двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, фрезеровка на ЧПУ
- Частота управления
- 760 мкс / 560 Гц
- Рабочая температура
- от −10 до +65 °C
- Подшипники
- 2 шариковых
- Программирование
- поддерживается (требуется выставить корректное напряжение в программаторе)
- Комплектация
- привод, 5 пластиковых качалок, винт качалки, 4 втулки, 4 люверса, 4 монтажных винта
Описание
SV905–12 конструктивно повторяет циклический SV915–12: тот же стандартный корпус 40,5 × 20 × 38 мм из фрезерованного алюминия, бесколлекторный двигатель, редуктор из закалённой стали и два шариковых подшипника, масса 70 г ± 10 %. Отличается передаточное отношение, смещённое в сторону скорости.
Момент составляет 13 кгс·см при 8,4 В, 16 кгс·см при 12 В и 17 кгс·см при 13 В при скорости 0,06, 0,045 и 0,040 с/60°. Для хвостового контура, где привод непрерывно отрабатывает поправки гироскопа, определяющим параметром является именно скорость и стабильность нейтрали, а требуемый момент невелик.
Номинальное напряжение 12 В при диапазоне 8,0–13,0 В допускает прямое питание от 2–3S LiPo. Управляющий сигнал 760 мкс / 560 Гц. Обратная связь потенциометрическая: при высокой частоте отработки в хвостовом канале это основной ресурсоограничивающий узел, поэтому привод следует рассматривать как решение среднего ценового уровня, а не как ресурсный вариант с бесконтактным датчиком. Параметры программируются; рабочий диапазон температур от −10 до +65 °C.
Характеристики приведены по данным производителя: страница модели ↗
