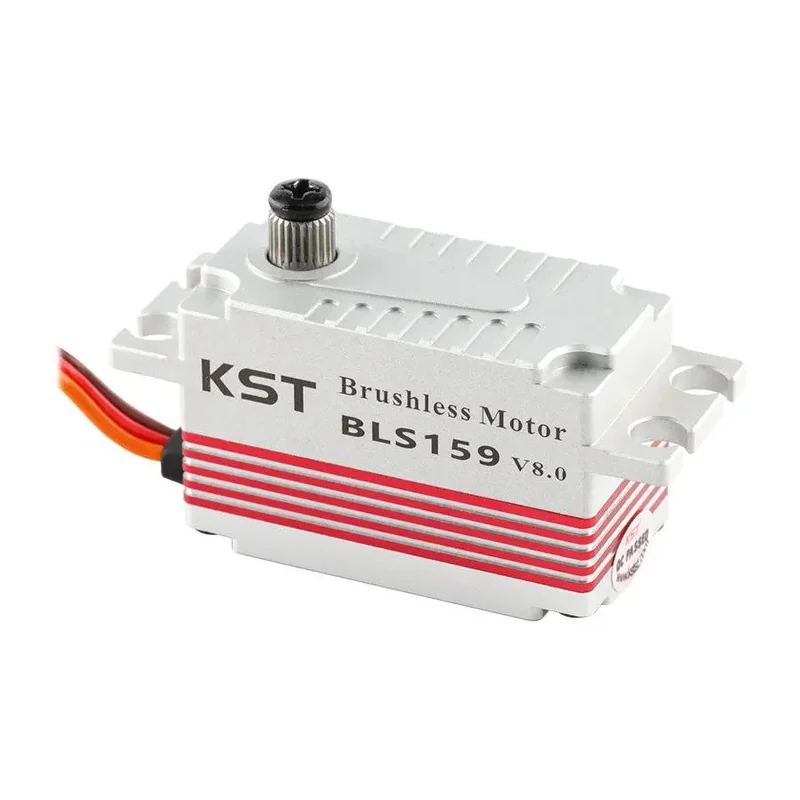

Низкопрофильный сервопривод KST BLS159, бесколлекторный
Рулевой привод для моделей автомобилей масштаба 1/10 и других узлов, где по высоте не помещается стандартный корпус сервомашинки.
- Артикул
- BLS159
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 15 кгс·см при 7,4 В (при стопорении)
- Номинальный момент
- 4 кгс·см при 7,4 В
- Скорость
- 0,11 с/60° при 7,4 В (холостой ход)
- Номинальная скорость
- 0,15 с/60° при 7,4 В
- Питание
- 6,0–8,4 В постоянного тока, номинал 7,4 В
- Масса
- 55 г ± 10 %
- Габариты
- 40 × 20 × 26,5 мм ± 0,2 мм
- Тип двигателя
- бесколлекторный постоянного тока
- Редуктор
- закалённая сталь
- Угол поворота
- ± 50°, всего 100°
- Ток при стопорении
- 3,85 А
- Номинальный ток
- 0,65 А
- Рабочая температура
- −10…+65 °C
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Подшипники
- 2 шариковых
Описание
BLS159 — цифровой сервопривод низкопрофильного формата с бесколлекторным двигателем постоянного тока, фрезерованным алюминиевым корпусом и редуктором из закалённой стали на двух шариковых подшипниках. Высота корпуса 26,5 мм при стандартной посадочной длине 40 мм позволяет устанавливать привод в шасси, где обычный корпус высотой около 38 мм не проходит.
При питании 7,4 В привод развивает момент 15 кгс·см и скорость 0,11 с/60° на холостом ходу; под номинальной нагрузкой 4 кгс·см скорость снижается до 0,15 с/60°. Ток при стопорении 3,85 А против номинального 0,65 А — источник питания и распределительную шину следует выбирать с запасом по пиковому току, иначе просадка напряжения скажется на работе приёмника.
Обратная связь по положению — потенциометрическая, частота управляющего сигнала 1520 мкс / 333 Гц, заводской диапазон отработки ± 50° (100° полного хода). Параметры и плавный пуск изменяются через программатор или USB-адаптер производителя.
Рабочая температура −10…+65 °C. Защита от воды не заявлена, поэтому применение ограничено закрытыми отсеками. Типовое назначение — рулевое управление багги, дрифтовых и туринговых моделей масштаба 1/10.
Характеристики приведены по данным производителя: страница модели ↗
