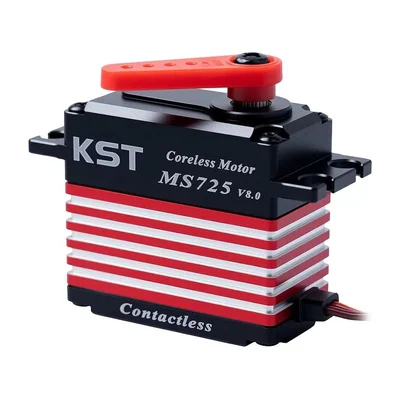

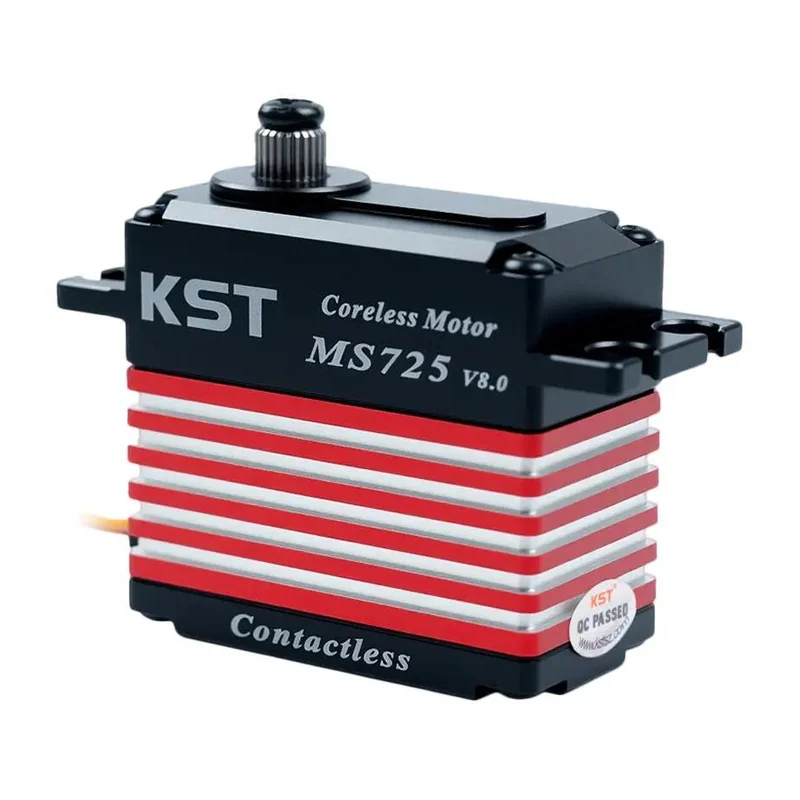

Сервопривод KST MS725 V8.0: безъякорный, датчик Холла, 20 кг·см
Привод для вертолётов класса 550 и 700: 20 кг·см при 8,4 В, бесконтактная обратная связь и увеличенный ход 200° для автомата перекоса.
- Артикул
- MS725 V8.0
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 15 кг·см при 6,0 В; 18 кг·см при 7,4 В; 20 кг·см при 8,4 В (при заклинивании)
- Скорость
- 0,09 с/60° при 6,0 В; 0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В (холостой ход)
- Питание
- номинальное 7,4 В пост. тока, диапазон 6,0–8,4 В
- Тип двигателя
- безъякорный (coreless) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- бесконтактный датчик Холла
- Подшипники
- 2 шариковых
- Угол поворота
- ± 100°, всего 200° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Габариты
- 40,5 × 20 × 38 мм ± 0,2 мм
- Масса
- 70 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
MS725 V8.0 рассчитан на вертолёты классов 550 и 700 и построен на безъякорном двигателе постоянного тока с бесконтактным датчиком положения на элементах Холла. Отсутствие контактного потенциометра снимает основной механизм износа обратной связи — это принципиально для приводов автомата перекоса, работающих с высокой частотой мелких перекладок.
Момент при заклинивании составляет 15 кг·см при 6,0 В, 18 кг·см при 7,4 В и 20 кг·см при 8,4 В; скорость холостого хода — 0,09, 0,08 и 0,07 с/60° соответственно. Рабочий диапазон питания 6,0–8,4 В при номинале 7,4 В. Частота управляющего сигнала 1520 мкс при 333 Гц.
Редуктор выполнен из закалённой стали и опирается на два шариковых подшипника, корпус фрезерован из алюминиевого сплава и служит радиатором. Угол поворота по умолчанию ± 100° (200° суммарно), программируется вместе с плавным пуском. Габариты 40,5 × 20 × 38 мм, масса 70 г, рабочая температура от −10 до +65 °C.
Характеристики приведены по данным производителя: страница модели ↗
