Сервопривод FlashHobby M25BHW, 18 кг·см при 6,0 В, 6,0–8,4 В
FlashHobby · Китай под заказ
M25BHW

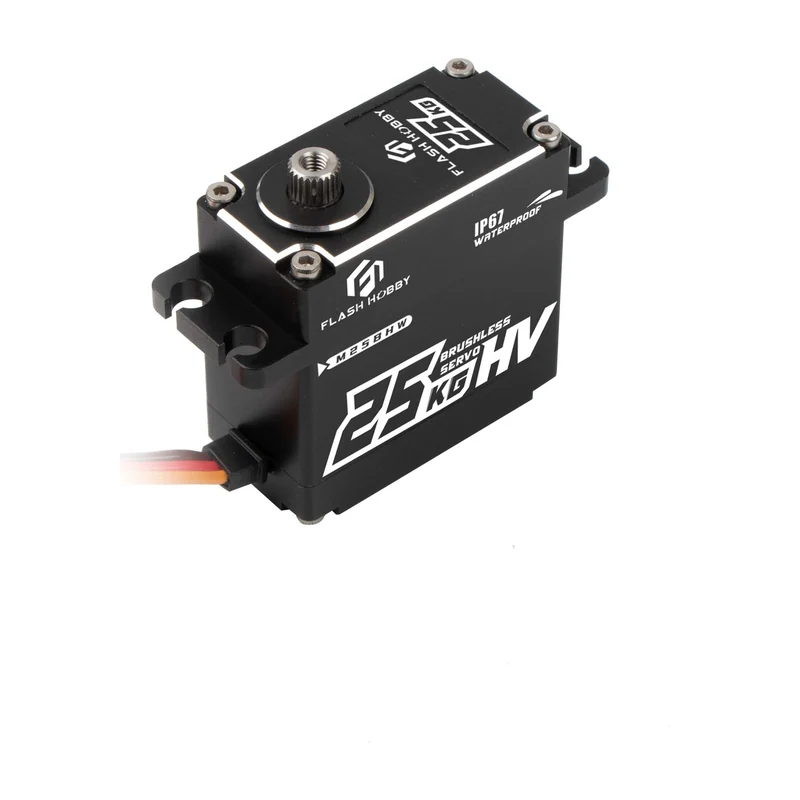

Сервопривод FlashHobby M25BHW, бесколлекторный, 25 кг·см при 8,4 В

Скоростной бесколлекторный сервопривод FlashHobby: 0,04 с/60° и 25 кг·см при 8,4 В, ресурс более 1 000 000 циклов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
M25BHW
Производитель
FlashHobby, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Сервопривод FlashHobby M25BHW, бесколлекторный, 25 кг·см при 8,4 В — момент 18 кг·см при 6,0 В; 25 кг·см при 8,4 В, скорость 0,06 с/60° при 6,0 В; 0,04 с/60° при 8,4 В, тип двигателя бесколлекторный. Из остального: подшипники 2 шарикоподшипника, редуктор металлические шестерни. Прочее: масса 75 г (без качалки), габариты 40×20×40,50 мм, рабочая температура −20…+60 °C. Производитель — FlashHobby, Китай; раздел каталога — стандартные сервоприводы.

Характеристики

Система управления
ШИМ (1500 мкс нейтраль)
Диапазон напряжения
6,0–8,4 В
Рабочая температура
−20…+60 °C
Ресурс
> 1 000 000 циклов без нагрузки
Рабочий ход
60° ± 5°
Предельный угол
180° ± 5°
Направление вращения
против часовой стрелки при изменении импульса от 500 до 2500 мкс
Тип драйвера
MOS-драйвер
Тип двигателя
бесколлекторный
Датчик положения
потенциометр с прямым приводом от выходного вала
Тип усилителя
цифровой
Габариты
40×20×40,50 мм
Масса
75 г (без качалки)
Момент
18 кг·см при 6,0 В; 25 кг·см при 8,4 В
Скорость
0,06 с/60° при 6,0 В; 0,04 с/60° при 8,4 В
Ток покоя
450 мА при 6,0 В; 600 мА при 8,4 В
Рабочий ток
4500 мА при 6,0 В; 6000 мА при 8,4 В
Мёртвая зона
1 мкс при 6,0 В; 1 мкс при 8,4 В
Подшипники
2 шарикоподшипника
Редуктор
металлические шестерни
Материал
алюминиевый корпус
Кабель
300 мм разъём JR
Угловая скорость
1500 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
333 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
64,2 Вт (расчёт по моменту и скорости поворота)

Описание

На высокую скорость перекладки рассчитан этот бесколлекторный сервопривод FlashHobby: 0,06 с/60° при 6,0 В и 0,04 с/60° при 8,4 В при моменте 18 и 25 кг·см соответственно. Корпус алюминиевый, 40×20×40,5 мм, масса 75 г без качалки, редуктор металлический, вал на 2 шарикоподшипниках, датчик положения — потенциометр с прямым приводом от выходного вала.

Расчётная угловая скорость достигает 1500 °/с, механическая мощность на валу — 64,2 Вт. Ресурс без нагрузки — более 1 000 000 циклов; питание требуется не ниже 6,0 В.

Рабочий ток — 4500 мА при 6,0 В и 6000 мА при 8,4 В, ток покоя — 450 и 600 мА; стабилизатор выбирают по суммарному пиковому току. Допуск хода — ± 5°: рабочий ход 60° ± 5°, предельный угол 180° ± 5°. Сигнал ШИМ с нейтралью 1500 мкс, импульс 500–2500 мкс, мёртвая зона 1 мкс; кабель 300 мм с разъёмом JR, рабочая температура от −20 до +60 °C.

Характеристики приведены по данным производителя: страница модели ↗
