Сервопривод E-Power DC5525, 25 кг·см, коллекторный, 8,4 В
E-Power · Китай под заказ
E-Power DC5525

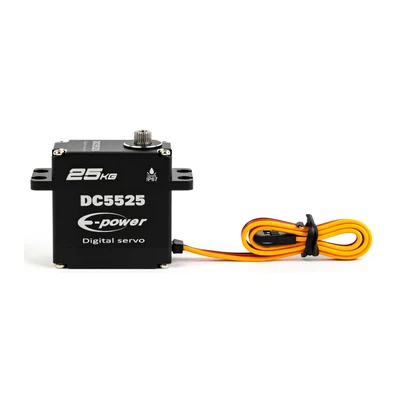

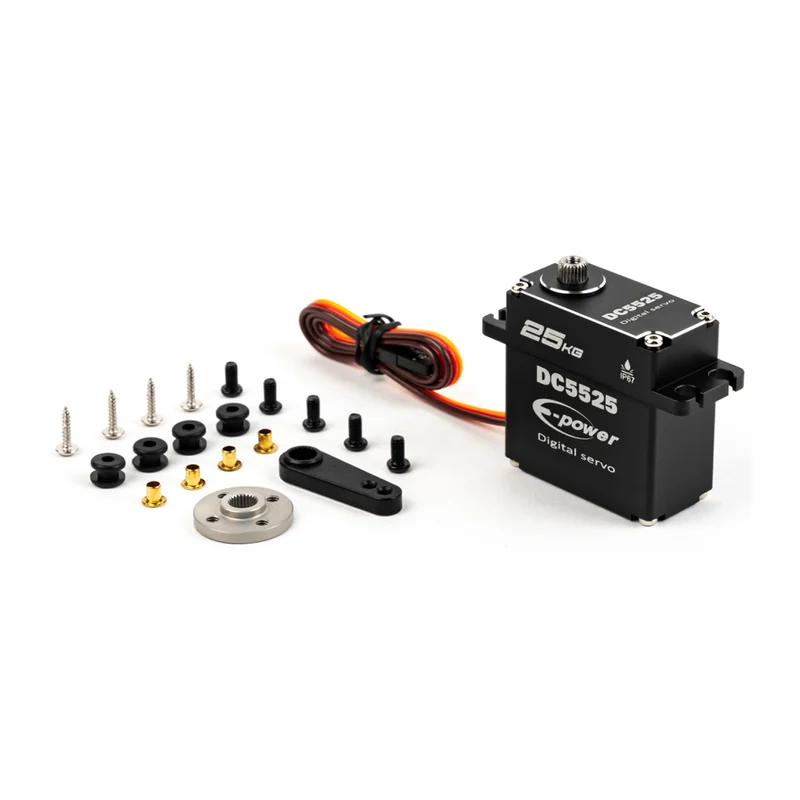

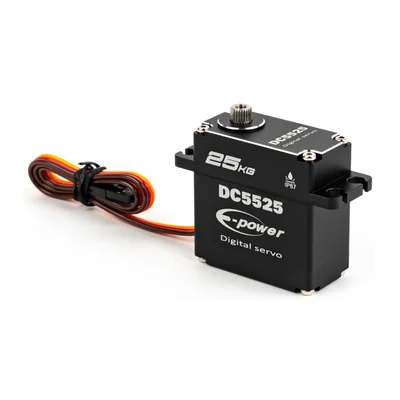

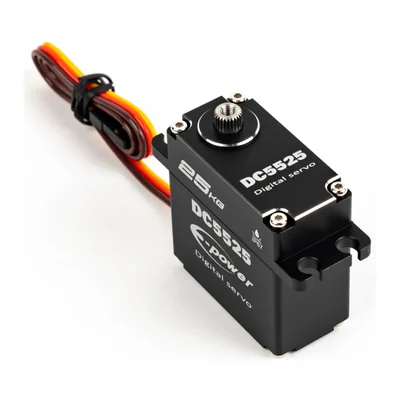

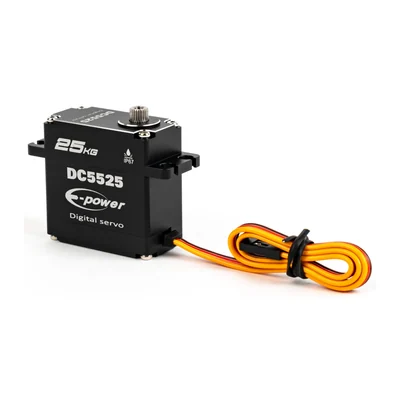

Сервопривод E-Power DC5525, коллекторный, 25 кг·см при 8,4 В, IP67

Оригинальное название: E-Power DC5525

Коллекторный цифровой сервопривод в алюминиевом корпусе IP67 с питанием 4,8–8,4 В: до 25 кг·см и 0,08 с/60° при 8,4 В, масса 78 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
E-Power DC5525
Производитель
E-Power, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Сервоприводы: подбор по моменту»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Сервопривод E-Power DC5525, коллекторный, 25 кг·см при 8,4 В, IP67 — момент 18 кг·см при 6 В; 23 кг·см при 7,4 В; 25 кг·см при 8,4 В, скорость 0,13 с/60° при 6 В; 0,1 с/60° при 7,4 В; 0,08 с/60° при 8,4 В, тип двигателя коллекторный. Из остального: подшипники 2 шт, редуктор металлический. Прочее: масса 78 г без качалки, габариты 40 × 20 × 40,5 мм, степень защиты IP67. Производитель — E-Power, Китай; раздел каталога — стандартные сервоприводы.

Характеристики

Момент
18 кг·см при 6 В; 23 кг·см при 7,4 В; 25 кг·см при 8,4 В
Скорость
0,13 с/60° при 6 В; 0,1 с/60° при 7,4 В; 0,08 с/60° при 8,4 В
Питание
4,8–8,4 В
Тип двигателя
коллекторный
Редуктор
металлический
Корпус
алюминиевый
Подшипники
2 шт.
Угол поворота
180° / 270° / 360°, на выбор
Зона нечувствительности
1 мкс
Тип сигнала
ШИМ 500–2500 мкс, центр 1500 мкс
Ток холостого хода
270 мА при 6 В; 320 мА при 7,4 В; 350 мА при 8,4 В
Ток под нагрузкой
2,2 А при 6 В; 2,8 А при 7,4 В
Степень защиты
IP67
Рабочая температура
−20…+60 °C
Габариты
40 × 20 × 40,5 мм
Масса
78 г без качалки
Кабель
300 мм, 22AWG, разъём JR

Описание

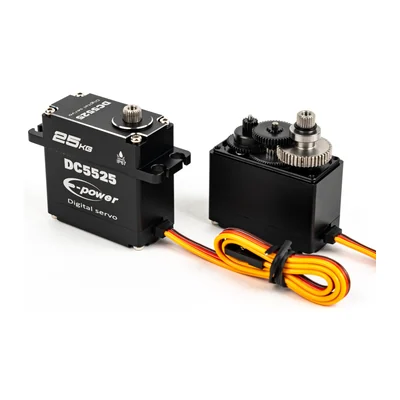

Сервопривод стандартного размера 40 × 20 × 40,5 мм на коллекторном двигателе с металлическим редуктором и алюминиевым корпусом; производитель ориентирует его на модели масштаба 1:8 и робототехнику. Момент растёт с напряжением: 18 кг·см при 6 В, 23 кг·см при 7,4 В и 25 кг·см при 8,4 В, скорость — 0,13, 0,1 и 0,08 с/60° соответственно. Масса без качалки 78 г, вал на двух шарикоподшипниках.

Корпус защищён по IP67. Питание допускается уже от 4,8 В, так что привод встаёт и в систему с низковольтной линией, но паспортный момент даёт только при 8,4 В. Угол поворота выбирается из 180°, 270° или 360°, зона нечувствительности — 1 мкс.

Ток под нагрузкой — 2,2 А при 6 В и 2,8 А при 7,4 В, холостой ход — 270–350 мА в зависимости от напряжения; источник считают по сумме токов всех приводов. Управление ШИМ 500–2500 мкс с центром 1500 мкс, кабель 300 мм 22AWG с разъёмом JR, рабочая температура от −20 до +60 °C.

Характеристики приведены по данным производителя: страница модели ↗
