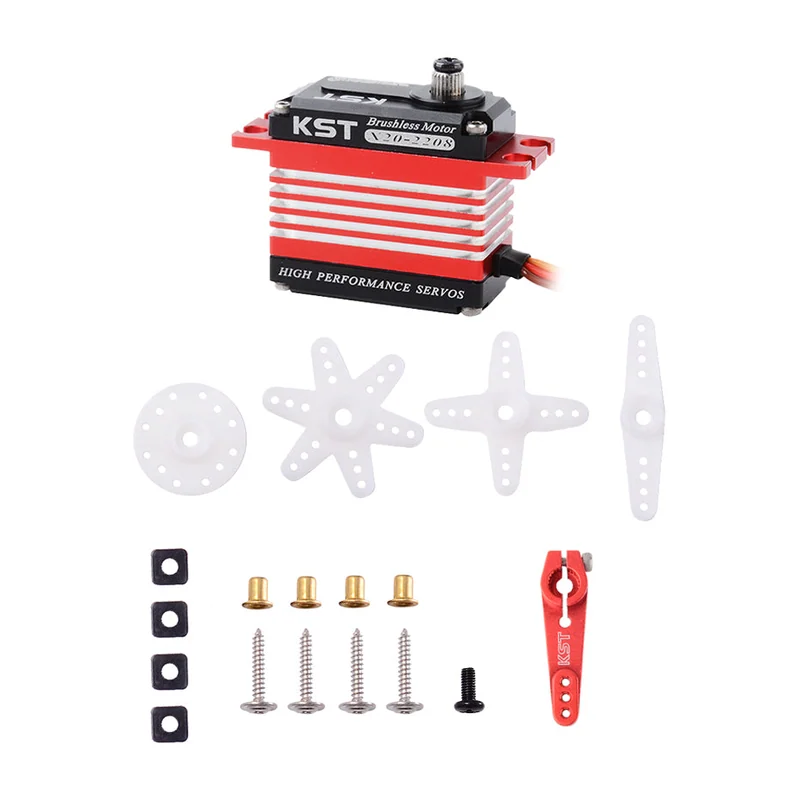

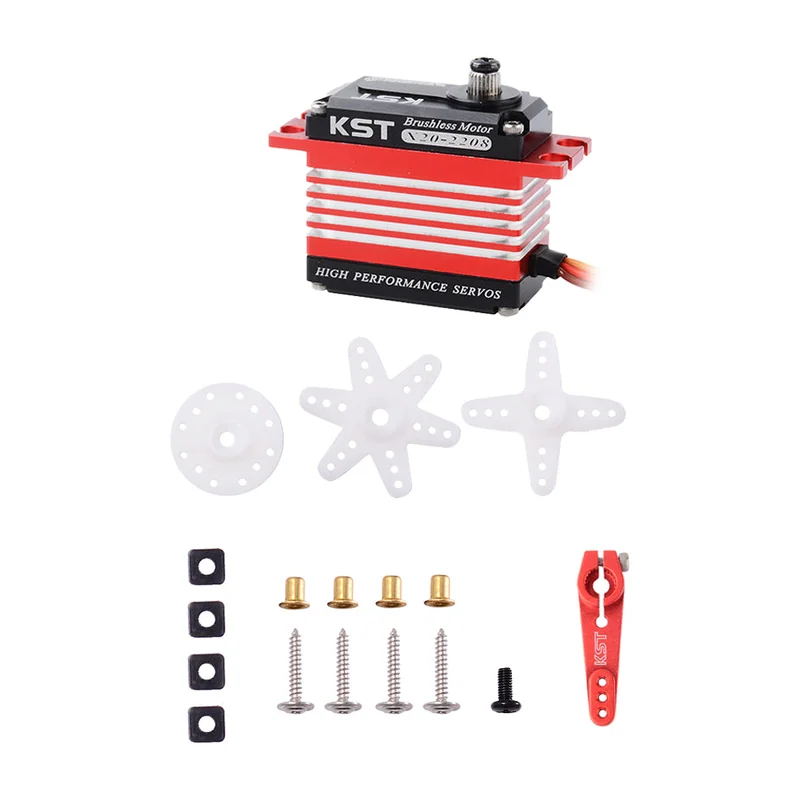

Сервопривод KST X20-2208 V8.0
KST · Китай под заказ
X20-2208 V8.0

Сервопривод KST X20-2208 V8.0 HV, бесколлекторный, 25 кг·см при 8,4 В

Бесколлекторный HV сервопривод стандартного размера 25 кг·см для вертолётов 500–800 класса и мощных самолётов/БПЛА.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-2208 V8.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: тип двигателя — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
22 кг·см при 7,4 В; 25 кг·см при 8,4 В
Скорость
0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В
Напряжение
6,0–8,4 В (HV, ном. 7,4 В)
Мотор / редуктор
бесколлекторный, закалённая сталь (HLS), 6 подшипников
Габариты
40×20×40 мм
Масса
72 г
Угловая скорость
857 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
347 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
36,7 Вт (расчёт по моменту и скорости поворота)

Описание

Стандартный типоразмер 40×20×40 мм — привод для автомата перекоса вертолётов 500–800 класса и рулевых поверхностей мощных самолётов и БПЛА. Мотор бесколлекторный: щёточный узел как расходник отсутствует, момент удержания стабилен при длительной работе под нагрузкой.

При 7,4 В привод отдаёт 22 кг·см и 0,08 с/60°, на заряженном 2S (8,4 В) — 25 кг·см и 0,07 с/60°. Редуктор из закалённой стали HLS на шести подшипниках рассчитан на ударные нагрузки от отдачи качалок; масса 72 г.

Питание только в диапазоне 6,0–8,4 В — от 2S напрямую или через HV-BEC; пятивольтовая шина приёмника не подойдёт. Посадочные уши стандартные, но глубину корпуса 40 мм стоит сверить с рамой.

Характеристики приведены по данным производителя: страница модели ↗
