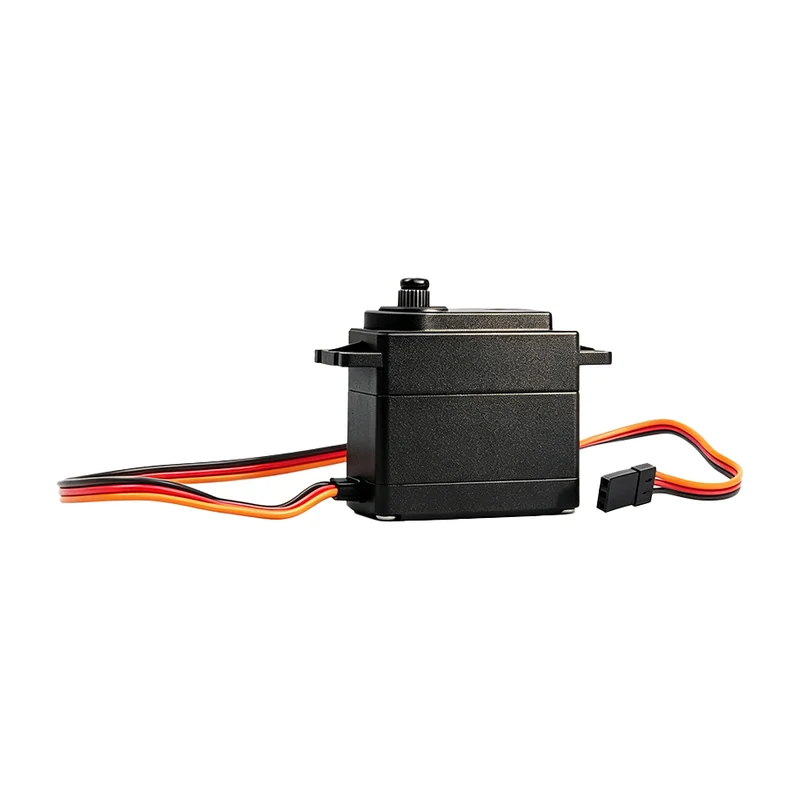

Сервопривод KST CM1610 стандартного типоразмера, 18,0 кг·см, 0,09 с/60°
Стандартный цифровой привод для моделей и аппаратов, где нужен высокий момент при малом времени перекладки: рулевые поверхности, рулевое управление, механизация.
- Артикул
- CM1610
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 10,5 кг·см при 4,8 В; 12,5 кг·см при 6,0 В; 16,0 кг·см при 7,4 В; 18,0 кг·см при 8,4 В
- Скорость
- 0,13 с/60° при 4,8 В; 0,11 с/60° при 6,0 В; 0,10 с/60° при 7,4 В; 0,09 с/60° при 8,4 В
- Питание
- 4,8–8,4 В постоянного тока, номинальное 7,4 В
- Масса
- 60 г ± 10 %
- Габариты
- 40 × 20 × 38,8 мм ± 0,2 мм
- Тип двигателя
- безъякорный (coreless) коллекторный
- Редуктор
- металлические шестерни
- Подшипники
- 2 шариковых

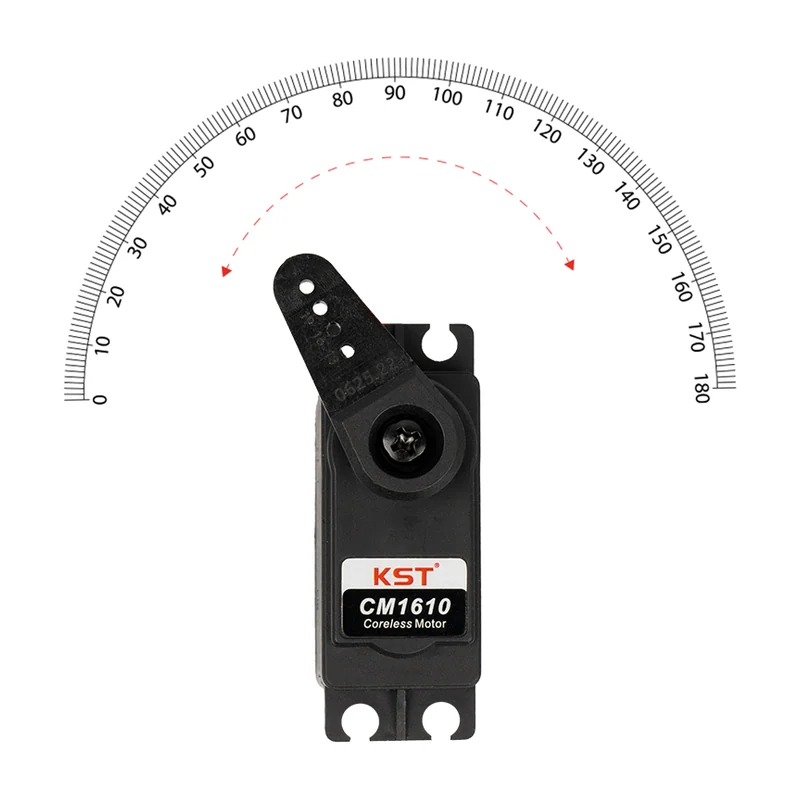

- Угол поворота
- ± 50°, всего 100°
- Ток при заклинивании
- 3,10 А при 4,8 В; 3,80 А при 6,0 В; 4,60 А при 7,4 В; 5,50 А при 8,4 В
- Обратная связь
- потенциометр
- Корпус
- пластик
- Рабочая температура
- −10…+65 °C
- Частота управления
- 1520 мкс / 333 Гц
- Программирование
- есть, включая плавный пуск
Описание
CM1610 — цифровой сервопривод стандартного типоразмера 40 × 20 × 38,8 мм массой 60 г. В основе безъякорный коллекторный двигатель, полностью металлический редуктор и два шарикоподшипника выходного вала. Корпус пластиковый.
При 8,4 В привод развивает 18,0 кг·см и проходит 60° за 0,09 с; при 4,8 В параметры снижаются до 10,5 кг·см и 0,13 с/60°. Ток при заклинивании составляет от 3,10 А до 5,50 А в том же диапазоне напряжений — это основная нагрузка на источник питания, её следует учитывать при выборе BEC и сечения жгута. Рабочая частота управляющего сигнала 1520 мкс / 333 Гц.
Поддерживаются программная настройка конечных положений, центра, направления и плавного пуска. Датчик положения потенциометрический, диапазон рабочих температур −10…+65 °C. Класс защиты от влаги производителем не заявлен, поэтому для эксплуатации в воде и грязи привод не предназначен.
Характеристики приведены по данным производителя: страница модели ↗
