Инерциальная навигационная система SBG Systems Quanta Micro, точность курса 0,08 °
SBG Systems · Франция под заказ

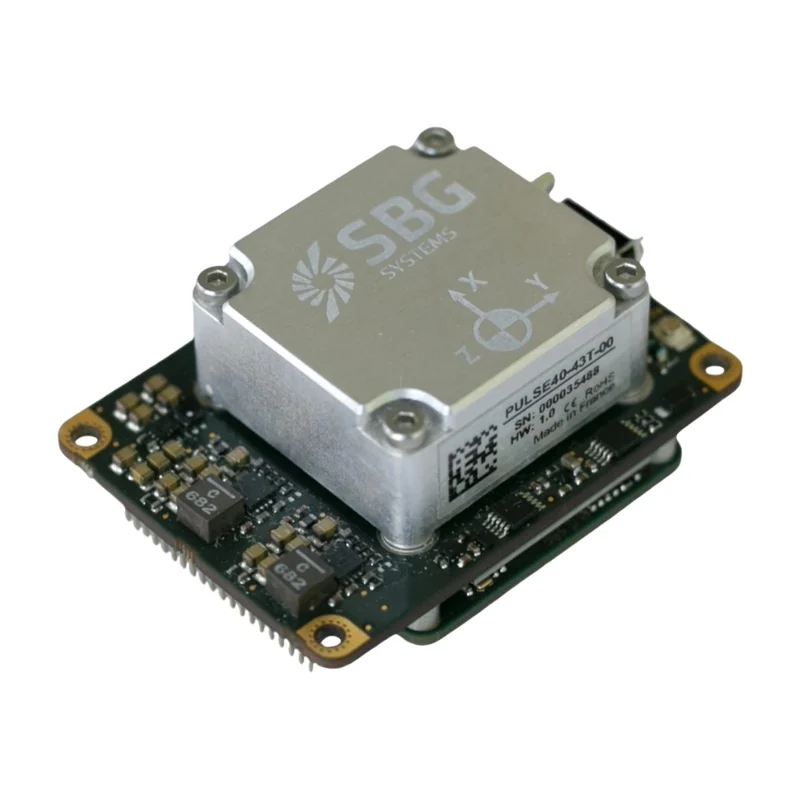

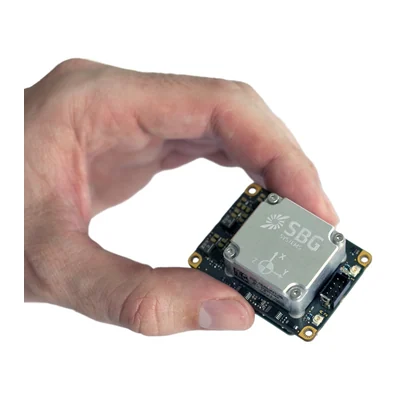

SBG Systems Quanta Micro

ИНС с GNSS SBG Systems Quanta Micro, две антенны, точность курса 0,08°

OEM-ИНС 38 г с двухантенным GNSS на плате 50 × 37 мм: крен и тангаж 0,03°, курс 0,08° (с RTK 0,05°), RTK и PPK, питание 4,5–5,5 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Quanta Micro
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS SBG Systems Quanta Micro, две антенны, точность курса 0,08° — питание 4,5–5,5 В, точность крена и тангажа 0,03 °, точность крена и тангажа с RTK 0,015 °. Из остального: точность курса 0,08 °. Прочее: масса 38 г, габариты 50 × 37 × 23 мм, рабочая температура −40…+85 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,03 °
Точность крена и тангажа с RTK
0,015 °
Точность курса
0,08 °
Точность курса с RTK
0,05 °
Плановая точность
1,2 м
Плановая точность с RTK
0,01 м + 1 ppm
Высотная точность
1,5 м
Точность вертикальной качки
5 см или 5 % высоты волны
Частота выдачи данных
до 200 Гц
Приёмник GNSS
встроенный двухантенный
Функции GNSS
SBAS, RTK, PPK
Время до первого решения
< 24 с
Протоколы вывода
NMEA, ASCII, sbgECom (двоичный), REST API
Последовательные порты
3 порта UART (TTL), полный дуплекс
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Ethernet
10/100BASE-T, полный дуплекс; PTP, NTP, NTRIP, веб-интерфейс, FTP
Питание
4,5–5,5 В
Потребление
< 3,5 Вт
Масса
38 г
Габариты
50 × 37 × 23 мм
Рабочая температура
−40…+85 °C
Вибрация
8 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,3 мс
Наработка на отказ
150 000 ч
Соответствие стандартам
MIL-STD-810

Описание

SBG Systems Quanta Micro — OEM-инерциальная система на плате со встроенным двухантенным приёмником GNSS (SBAS, RTK, PPK). Крен и тангаж — 0,03°, с RTK — 0,015°; курс — 0,08°, с RTK — 0,05°. Плановая точность — 1,2 м, с RTK — 0,01 м + 1 ppm, высотная — 1,5 м; вертикальная качка — 5 см или 5 % высоты волны. Данные выдаются с частотой до 200 Гц, первое решение — менее чем за 24 с.

Интерфейсы: 3 порта UART (TTL), полный дуплекс, CAN 2.0A/B до 1 Мбит/с, Ethernet 10/100 с PTP, NTP, NTRIP, веб-интерфейс, FTP; протоколы NMEA, ASCII, sbgECom (двоичный), REST API. Питание 4,5–5,5 В, потребление менее 3,5 Вт.

Габариты 50 × 37 × 23 мм, масса 38 г; рабочая температура −40…+85 °C, вибрация 8 g RMS в полосе 20 Гц–2 кГц, наработка на отказ 150 000 ч. Двухантенный приёмник определяет курс по базе между антеннами и не зависит от магнитометра, поэтому антенны разносят по аппарату как можно дальше.

Характеристики приведены по данным производителя: страница модели ↗
