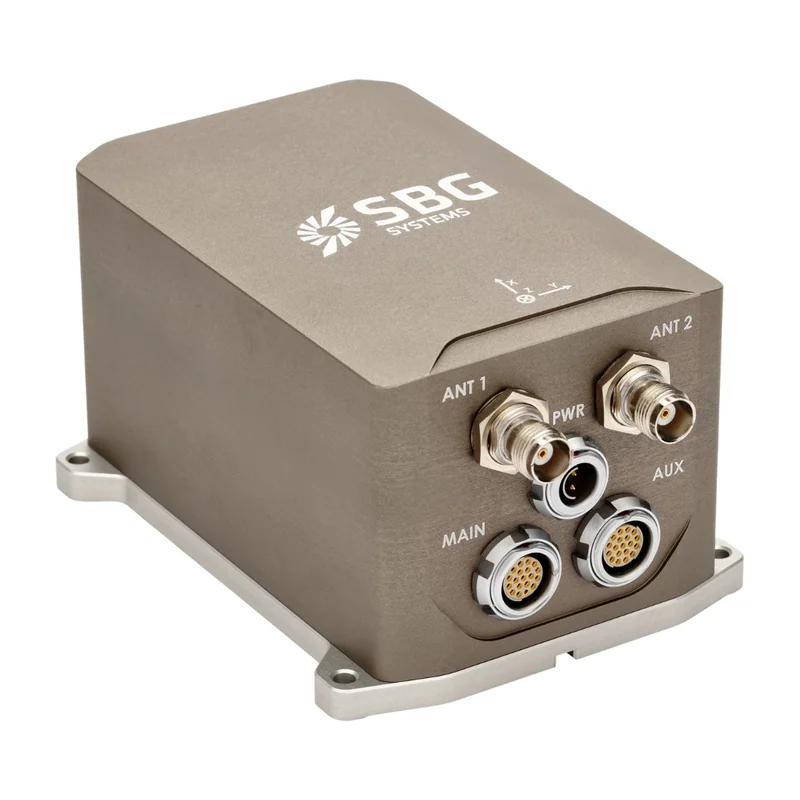

Инерциальная навигационная система SBG Systems Apogee-D, точность курса 0,03 °
SBG Systems · Франция под заказ
SBG Systems Apogee-D

ИНС с GNSS SBG Systems Apogee-D, две антенны, точность курса 0,03°

Инерциальная система со встроенным двухантенным геодезическим приёмником GNSS: курс 0,03°, крен и тангаж 0,01°, защита IP-68.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Apogee-D
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS SBG Systems Apogee-D, две антенны, точность курса 0,03° — питание 12 В, точность крена и тангажа 0,01 °, точность крена и тангажа с RTK 0,008 °. Из остального: точность курса 0,03 °. Прочее: масса < 900 г, габариты 130 × 100 × 75 мм, рабочая температура −40…+71 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,01 °
Точность крена и тангажа с RTK
0,008 °
Точность курса
0,03 °
Точность курса с RTK
0,02 °
Плановая точность
1,0 м
Плановая точность с RTK
0,01 м + 0,5 ppm
Высотная точность
1,0 м
Точность вертикальной качки
5 см или 5 % высоты волны
Частота выдачи данных
до 200 Гц
Приёмник GNSS
встроенный геодезический двухантенный
Функции GNSS
SBAS, SP, RTK, PPK, Marinestar, CLAS
Время до первого решения
< 45 с
Протоколы вывода
NMEA, двоичный sbgECom, TSS, Simrad, Dolog
Последовательные порты
RS-232/422 до 921 кбит/с: 2 выхода и 4 входа
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Ethernet
10/100BASE-T, полный дуплекс; PTP (ведущие часы), NTP, веб-интерфейс, FTP, REST API
Питание
12 В
Потребление
< 5 Вт с одной антенной, < 6 Вт с двумя
Масса
< 900 г
Габариты
130 × 100 × 75 мм
Защита
IP68
Рабочая температура
−40…+71 °C
Вибрация
3 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,3 мс
Наработка на отказ
50 000 ч
Соответствие стандартам
MIL-STD-810, EN 60945

Описание

Двухантенный геодезический приёмник GNSS встроен прямо в корпус этой инерциальной системы: крен и тангаж — 0,01° (с RTK 0,008°), курс — 0,03° (с RTK 0,02°), плановая точность — 1,0 м, с RTK — 0,01 м + 0,5 ppm, высотная — 1,0 м. Поддерживаются SBAS, RTK, PPK, Marinestar и CLAS, время до первого решения — менее 45 с, выдача данных — до 200 Гц.

Приёмник встроен — отдельный GNSS-модуль не нужен. Нормирована вертикальная качка — 5 см или 5 % высоты волны, что важно при работе на воде.

Питание 12 В, потребление менее 5 Вт с одинарной антенной и менее 6 Вт с двойной. Интерфейсы: RS-232/422 до 921 кбит/с (2 выхода, 4 входа), CAN 2.0 A/B до 1 Мбит/с, Ethernet 10/100 с PTP, NTP, веб-интерфейсом, FTP и REST API. Корпус 130 × 100 × 75 мм, масса менее 900 г, IP-68, от −40 до +71 °C.

Характеристики приведены по данным производителя: страница модели ↗
