Инерциальная навигационная система SBG Systems Ellipse-N, точность курса 0,2 °
SBG Systems · Франция под заказ

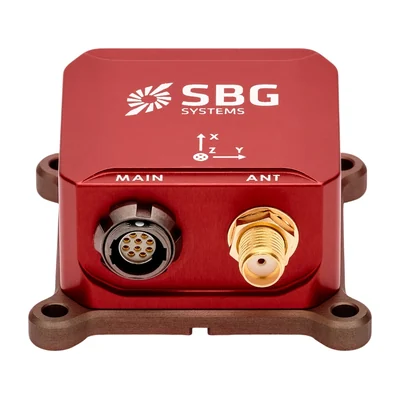

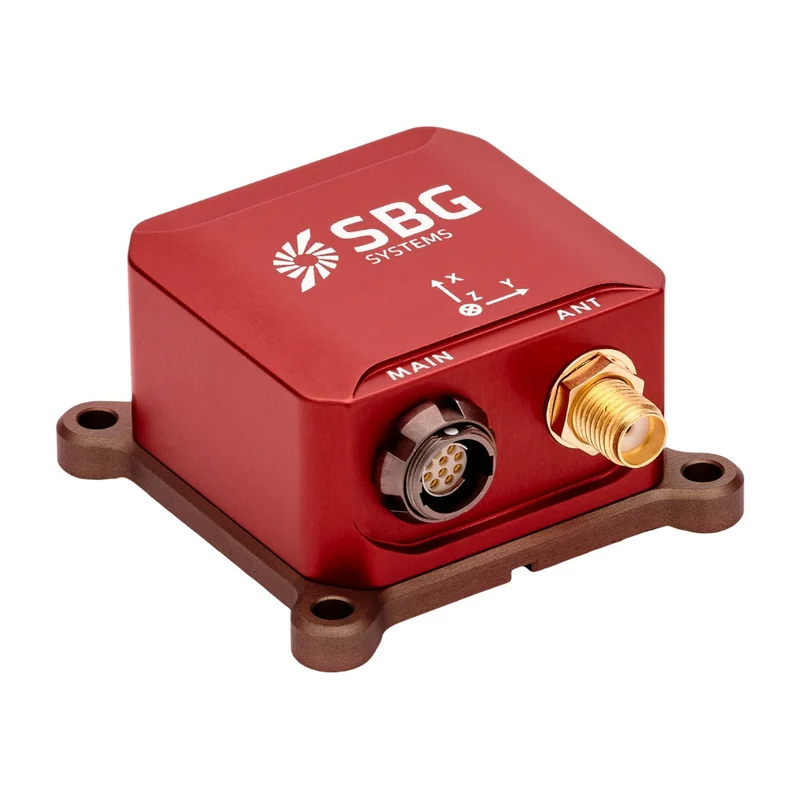

SBG Systems Ellipse-N

ИНС с GNSS SBG Systems Ellipse-N, одна антенна, точность курса 0,2°

Миниатюрная ИНС 47 г с одноантенным GNSS: крен и тангаж 0,1° (с RTK 0,05°), курс 0,2°, плановая точность с RTK 1 см, питание 5–36 В при 750 мВт, IP68.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Ellipse-N
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS SBG Systems Ellipse-N, одна антенна, точность курса 0,2° — питание 5–36 В, точность крена и тангажа 0,1 °, точность крена и тангажа с RTK 0,05 °. Из остального: точность курса 0,2 °. Прочее: масса 47 г, габариты 46 × 45 × 24 мм, рабочая температура −40…+85 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,1 °
Точность крена и тангажа с RTK
0,05 °
Точность курса
0,2 °
Точность курса с RTK
0,2 °
Плановая точность
1,2 м
Плановая точность с RTK
0,01 м + 1 ppm
Высотная точность
1,5 м
Точность вертикальной качки
5 см или 5 % высоты волны
Частота выдачи данных
до 200 Гц
Приёмник GNSS
встроенный одноантенный
Функции GNSS
SBAS, RTK, RAW
Время до первого решения
< 24 с
Протоколы вывода
NMEA, двоичный sbgECom, TSS, KVH, Dolog
Последовательные порты
RS-232/422 до 2 Мбит/с: до 3 входов и выходов
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Питание
5–36 В
Потребление
< 750 мВт
Масса
47 г
Габариты
46 × 45 × 24 мм
Защита
IP68 (1 ч на 2 м)
Рабочая температура
−40…+85 °C
Вибрация
8 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,1 мс
Наработка на отказ
218 000 ч
Соответствие стандартам
MIL-STD-810

Описание

SBG Systems Ellipse-N — миниатюрная инерциальная система со встроенным одноантенным приёмником GNSS (SBAS, RTK, RAW). Крен и тангаж — 0,1°, с RTK — 0,05°; курс — 0,2° — и без RTK, и с ним. Плановая точность — 1,2 м, с RTK — 0,01 м + 1 ppm, высотная — 1,5 м; вертикальная качка — 5 см или 5 % высоты волны. Данные выдаются с частотой до 200 Гц, первое решение — менее чем за 24 с.

Интерфейсы: RS-232/422 до 2 Мбит/с (до 3 входов и выходов), CAN 2.0A/B до 1 Мбит/с; протоколы NMEA, двоичный sbgECom, TSS, KVH, Dolog. Питание 5–36 В, потребление менее 750 мВт.

Габариты 46 × 45 × 24 мм, масса 47 г, защита IP68 (1 ч на 2 м); рабочая температура −40…+85 °C, вибрация 8 g RMS в полосе 20 Гц–2 кГц, наработка на отказ 218 000 ч. С одной антенной курс уточняется по динамике движения: на стоянке и при зависании он определяется хуже, чем в полёте.

Характеристики приведены по данным производителя: страница модели ↗
