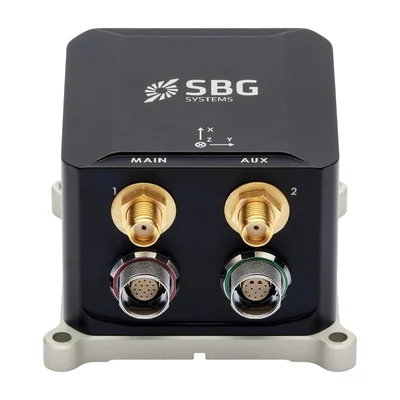

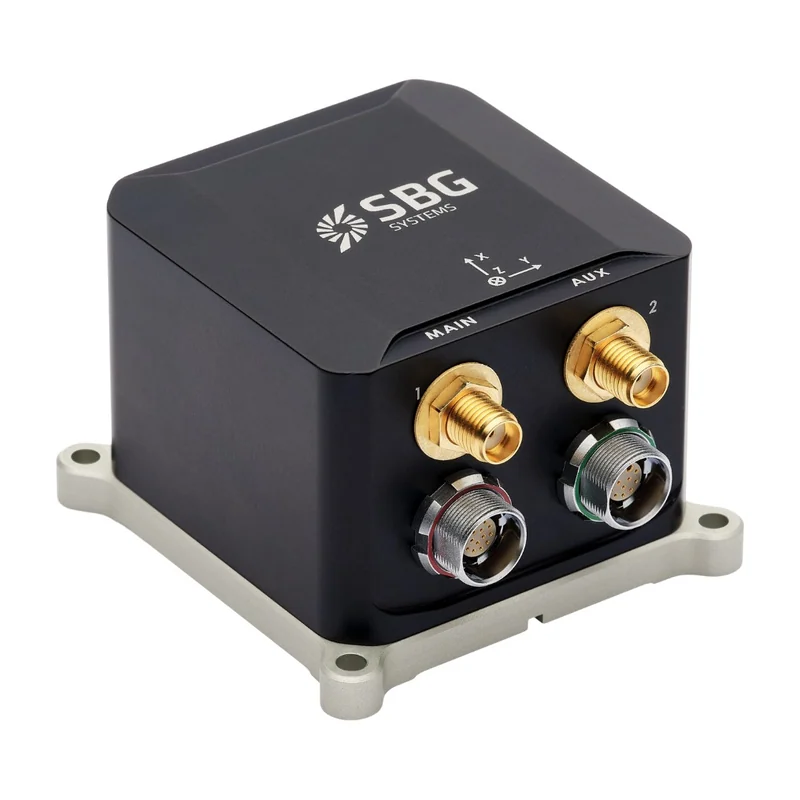

Инерциальная навигационная система SBG Systems Ekinox Micro, точность курса 0,08 °
SBG Systems · Франция под заказ
SBG Systems Ekinox Micro

ИНС с GNSS SBG Systems Ekinox Micro, две антенны, точность курса 0,08°

Компактная INS со встроенным двухантенным GNSS: крен и тангаж 0,02°, курс 0,08°, RTK и PPK, питание 9–36 В, масса 165 г, защита IP68.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Ekinox Micro
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS SBG Systems Ekinox Micro, две антенны, точность курса 0,08° — питание 9–36 В, степень защиты IP68 (1,5 м, 2 ч), стойкость к брызгам керосина, точность крена и тангажа 0,02 °. Из остального: точность крена и тангажа с RTK 0,015 °. Прочее: масса 165 г, габариты 42 × 57 × 60 мм, рабочая температура −40…+71 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,02 °
Точность крена и тангажа с RTK
0,015 °
Точность курса
0,08 °
Точность курса с RTK
0,05 °
Плановая точность
1,2 м
Плановая точность с RTK
0,01 м + 0,5 ppm
Высотная точность
1,5 м
Точность вертикальной качки
5 см или 5 % высоты волны
Частота выдачи данных
до 200 Гц
Приёмник GNSS
встроенный двухантенный
Функции GNSS
SBAS, RTK, PPK
Время до первого решения
< 24 с
Протоколы вывода
NMEA, двоичный sbgECom, TSS, Simrad, Dolog
Последовательные порты
RS-232/422 до 921 кбит/с: до 4 входов и выходов
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Ethernet
10/100BASE-T, полный дуплекс; PTP (ведущие часы), NTP, веб-интерфейс, FTP, REST API
Питание
9–36 В
Потребление
5,1 Вт
Масса
165 г
Габариты
42 × 57 × 60 мм
Степень защиты
IP68 (1,5 м, 2 ч), стойкость к брызгам керосина
Рабочая температура
−40…+71 °C
Вибрация
3 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,3 мс
Наработка на отказ
246 000 ч
Соответствие стандартам
MIL-STD-461, MIL-STD-1275, MIL-STD-810

Описание

Малогабаритная инерциальная система SBG Systems со встроенным двухантенным приёмником GNSS (SBAS, RTK, PPK) в корпусе 42×57×60 мм массой 165 г. Крен и тангаж — 0,02°, с RTK — 0,015°; курс — 0,08°, с RTK — 0,05°. Плановая точность 1,2 м, с RTK — 0,01 м + 0,5 ppm, высотная — 1,5 м. Данные выдаются с частотой до 200 Гц, первое решение — менее чем за 24 с.

Корпус защищён по IP68 — погружение на 1,5 м на 2 часа — и стоек к брызгам керосина.

Питание 9–36 В, потребление 5,1 Вт. Интерфейсы: до четырёх входов и выходов RS-232/422 до 921 кбит/с, CAN 2.0 до 1 Мбит/с, Ethernet 10/100 с PTP, NTP, веб-интерфейсом, FTP и REST API; протоколы NMEA, sbgECom, TSS, Simrad и Dolog. Рабочая температура −40…+71 °C, вибрация 3 g RMS в полосе 20 Гц – 2 кГц, удар 500 g за 0,3 мс, наработка на отказ 246 000 ч. Две антенны GNSS разносят по аппарату: от базы между ними зависит определение курса.

Характеристики приведены по данным производителя: страница модели ↗
