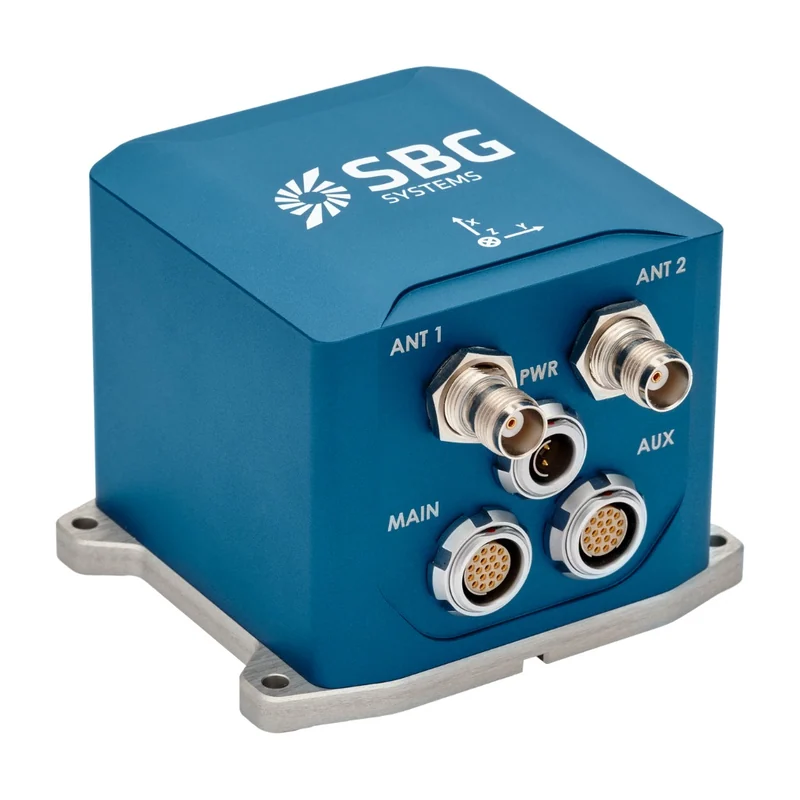

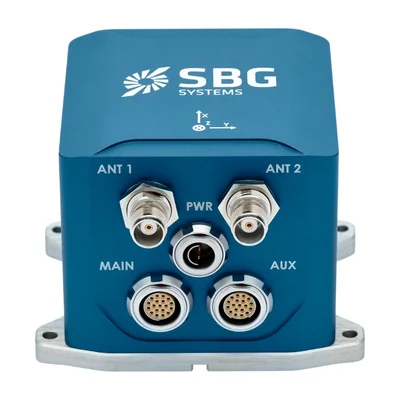

Инерциальная навигационная система SBG Systems Ekinox-D, точность курса 0,05 °
SBG Systems · Франция под заказ
SBG Systems Ekinox-D

ИНС с GNSS SBG Systems Ekinox-D, две антенны, точность курса 0,05°

INS с геодезическим двухантенным приёмником GNSS внутри: крен и тангаж 0,02°, курс 0,05°, RTK и PPK, питание 9–36 В, 600 г, защита IP-68.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Ekinox-D
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS SBG Systems Ekinox-D, две антенны, точность курса 0,05° — питание 9–36 В, точность крена и тангажа 0,02 °, точность крена и тангажа с RTK 0,015 °. Из остального: точность курса 0,05 °. Прочее: масса 600 г, габариты 100 × 86 × 75 мм, рабочая температура −40…+75 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,02 °
Точность крена и тангажа с RTK
0,015 °
Точность курса
0,05 °
Точность курса с RTK
0,04 °
Плановая точность
1,2 м
Плановая точность с RTK
0,01 м + 0,5 ppm
Высотная точность
1,2 м
Точность вертикальной качки
5 см или 5 % высоты волны
Частота выдачи данных
до 200 Гц
Приёмник GNSS
встроенный геодезический двухантенный
Функции GNSS
SBAS, SP, RTK, PPK
Время до первого решения
< 45 с
Протоколы вывода
NMEA, двоичный sbgECom, TSS, Simrad, Dolog
Последовательные порты
RS-232/422 до 921 кбит/с: 3 выхода и 5 входов
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Ethernet
10/100BASE-T, полный дуплекс; PTP (ведущие часы), NTP, веб-интерфейс, FTP, REST API
Питание
9–36 В
Потребление
6 Вт
Масса
600 г
Габариты
100 × 86 × 75 мм
Защита
IP68
Рабочая температура
−40…+75 °C
Вибрация
3 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,3 мс
Наработка на отказ
50 000 ч
Соответствие стандартам
MIL-STD-810, EN 60945

Описание

Инерциальная система с геодезическим двухантенным приёмником GNSS внутри: поддерживаются SBAS, SP, RTK и PPK. Крен и тангаж — 0,02°, с RTK — 0,015°; курс — 0,05°, с RTK — 0,04°. Плановая и высотная точность — 1,2 м, с RTK в плане — 0,01 м + 0,5 ppm; вертикальная качка — 5 см или 5 % высоты волны. Частота выдачи до 200 Гц, первое решение — менее чем за 45 с.

Отдельное оборудование GNSS не нужно: приёмник и обработка собраны в одном корпусе.

Питание 9–36 В, потребление 6 Вт. Порты RS-232/422 до 921 кбит/с — три выхода и пять входов, плюс CAN 2.0 до 1 Мбит/с и Ethernet 10/100 с PTP, NTP, веб-интерфейсом, FTP и REST API; протоколы NMEA, sbgECom, TSS, Simrad и Dolog. Корпус 100×86×75 мм, масса 600 г, IP-68, рабочая температура −40…+75 °C, вибрация 3 g RMS в полосе 20 Гц – 2 кГц, удар 500 g за 0,3 мс, наработка на отказ 50 000 ч, соответствие EN 60945.

Характеристики приведены по данным производителя: страница модели ↗
