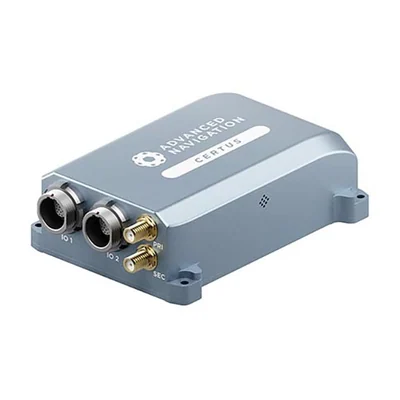

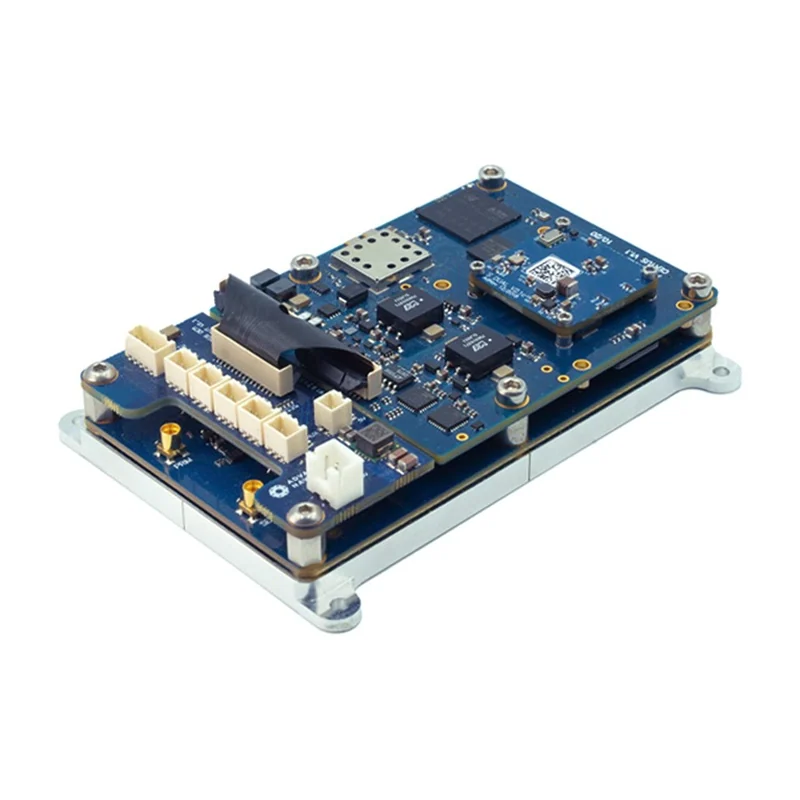

Инерциальная навигационная система Advanced Navigation Certus, точность курса 0,06 °
Advanced Navigation · Австралия под заказ
Advanced Navigation Certus

ИНС с GNSS Advanced Navigation Certus, точность курса 0,06°

Компактная INS со встроенным GNSS Aries: курс 0,06°, крен и тангаж 0,1°, выдача до 1000 Гц, потребление 2,64 Вт, масса 255 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Advanced Navigation Certus
Производитель
Advanced Navigation, Австралия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS Advanced Navigation Certus, точность курса 0,06° — питание 9–36 В, точность крена и тангажа 0,1 °, точность курса 0,06 °. Из остального: плановая точность 1,2 м. Прочее: масса 255 г, габариты 78 × 115 × 34 мм, рабочая температура −40…+85 °C. Производитель — Advanced Navigation, Австралия; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,1 °
Точность курса
0,06 °
Плановая точность
1,2 м
Плановая точность с RTK
0,01 м
Высотная точность
2,0 м
Точность скорости
0,05 м/с
Точность вертикальной качки
5 % или 0,05 м
Диапазон гироскопов
± 250 °/с, ± 500 °/с, ± 2000 °/с
Нестабильность нуля гироскопа
3 °/ч
Диапазон акселерометров
± 2 g, ± 4 g, ± 16 g
Нестабильность нуля акселерометров
20 мкg
Частота выдачи данных
до 1000 Гц
Приёмник GNSS
Advanced Navigation Aries
Сигналы GNSS
GPS L1, L2, ГЛОНАСС L1, L2, GALILEO E1, E5b, BeiDou B1, B2
Время до первого решения
3 с
Протоколы вывода
AN Packet Protocol, NMEA 0183
Последовательные порты
Ethernet, RS232/RS422, CAN
Питание
9–36 В
Потребление
2,64 Вт
Масса
255 г
Габариты
78 × 115 × 34 мм
Защита
MIL-STD-810G
Рабочая температура
−40…+85 °C
Наработка на отказ
140 000 ч

Описание

Компактная система Advanced Navigation со встроенным приёмником GNSS Aries (GPS L1 и L2, ГЛОНАСС L1 и L2, Galileo E1 и E5b, BeiDou B1 и B2) в корпусе 78×115×34 мм массой 255 г. Курс — 0,06°, крен и тангаж — 0,1°, плановая точность 1,2 м, с RTK — 0,01 м, высотная — 2,0 м, скорость — 0,05 м/с. Данные выдаются с частотой до 1000 Гц, первое решение — через 3 с.

Рабочая температура — до +85 °C, потребление — 2,64 Вт. Гироскопы указаны с диапазоном ± 250, ± 500 или ± 2000 °/с, акселерометры — ± 2, ± 4 или ± 16 g: широкий диапазон нужен при резком маневрировании, узкий точнее при плавном движении.

Нестабильность нуля гироскопа 3 °/ч, акселерометров — 20 мкg; вертикальная качка — 5 % или 0,05 м. Интерфейсы — Ethernet, RS232/RS422 и CAN, протоколы AN Packet Protocol и NMEA 0183. Питание 9–36 В, рабочая температура −40…+85 °C, наработка на отказ 140 000 ч.

Характеристики приведены по данным производителя: страница модели ↗
