Инерциальная навигационная система SBG Systems Ekinox-E, точность курса 0,05 °
SBG Systems · Франция под заказ

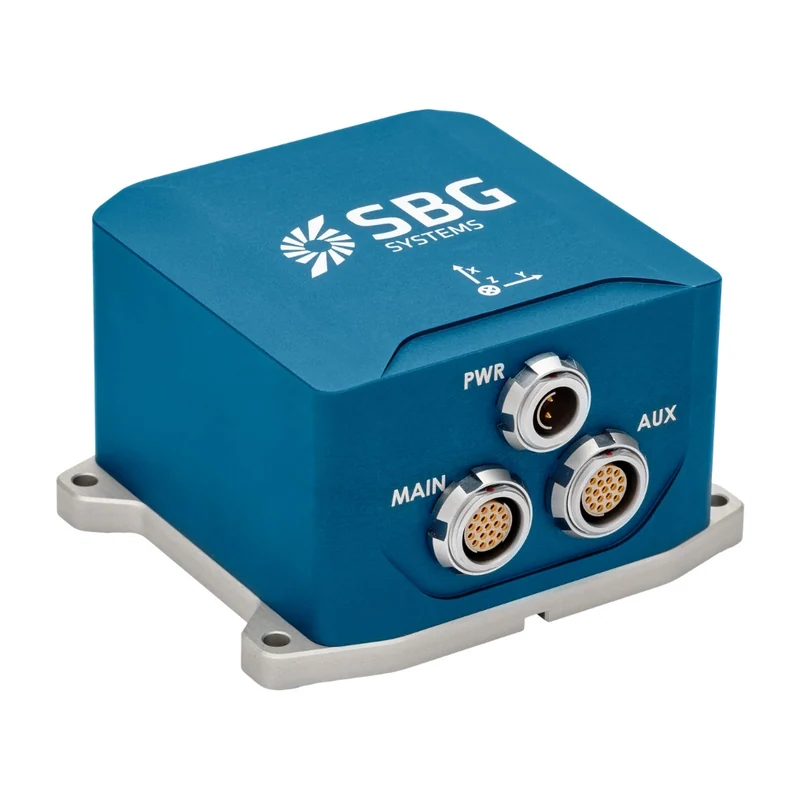

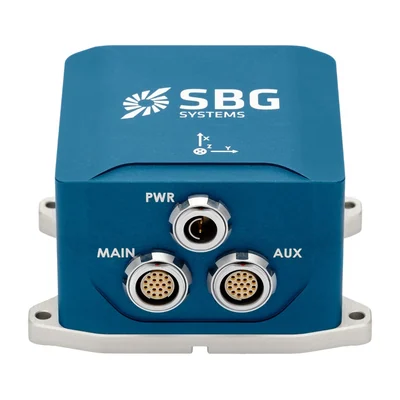

SBG Systems Ekinox-E

ИНС SBG Systems Ekinox-E под внешний GNSS-приёмник, точность курса 0,05°

Система ориентации и навигации под внешний приёмник GNSS: курс 0,05° (с RTK 0,04°), крен и тангаж 0,02°, масса 400 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Ekinox-E
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС SBG Systems Ekinox-E под внешний GNSS-приёмник, точность курса 0,05° — питание 9–36 В, точность крена и тангажа 0,02 °, точность крена и тангажа с RTK 0,015 °. Из остального: точность курса 0,05 °. Прочее: масса 400 г, габариты 100 × 86 × 58 мм, рабочая температура −40…+75 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,02 °
Точность крена и тангажа с RTK
0,015 °
Точность курса
0,05 °
Точность курса с RTK
0,04 °
Плановая точность
1,2 м
Плановая точность с RTK
0,01 м + 0,5 ppm
Высотная точность
1,2 м
Точность вертикальной качки
5 см или 5 % высоты волны
Частота выдачи данных
до 200 Гц
Приёмник GNSS
внешний (не входит в комплект)
Функции GNSS
зависит от внешнего GNSS-приёмника
Время до первого решения
зависит от внешнего GNSS-приёмника
Протоколы вывода
NMEA, двоичный sbgECom, TSS, Simrad, Dolog
Последовательные порты
RS-232/422 до 921 кбит/с: 3 выхода и 5 входов
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Ethernet
10/100BASE-T, полный дуплекс; PTP (ведущие часы), NTP, веб-интерфейс, FTP, REST API
Питание
9–36 В
Потребление
3 Вт
Масса
400 г
Габариты
100 × 86 × 58 мм
Защита
IP68
Рабочая температура
−40…+75 °C
Вибрация
3 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,3 мс
Наработка на отказ
50 000 ч
Соответствие стандартам
MIL-STD-810, EN 60945

Описание

Без собственного приёмника GNSS: эта инерциальная система получает спутниковые данные от внешнего приёмника, который в комплект не входит. Крен и тангаж — 0,02° (с RTK 0,015°), курс — 0,05° (с RTK 0,04°), плановая точность — 1,2 м, с RTK — 0,01 м + 0,5 ppm, высотная — 1,2 м; выдача данных до 200 Гц.

Масса — 400 г, габариты — 100 × 86 × 58 мм. Внешний приёмник позволяет использовать GNSS-модуль, уже установленный на аппарате, — набор функций и время до первого решения тогда определяются им.

Питание 9–36 В, потребление 3 Вт. Интерфейсы: RS-232/422 до 921 кбит/с (3 выхода, 5 входов), CAN 2.0 A/B до 1 Мбит/с, Ethernet 10/100 с PTP, NTP, веб-интерфейсом, FTP и REST API; протоколы NMEA, sbgECom, TSS, Simrad и Dolog. IP-68, от −40 до +75 °C.

Характеристики приведены по данным производителя: страница модели ↗
