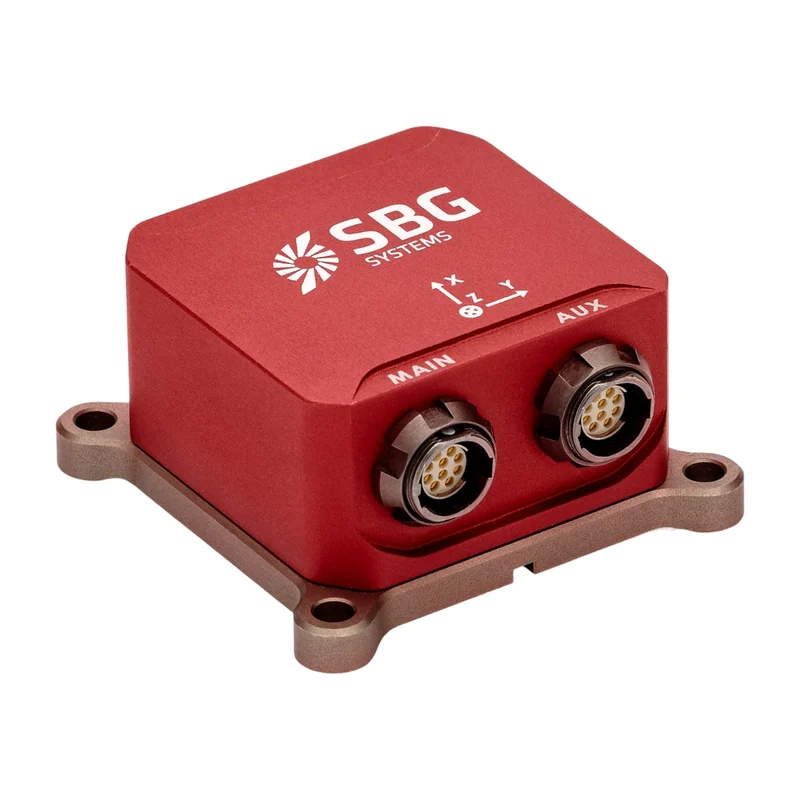

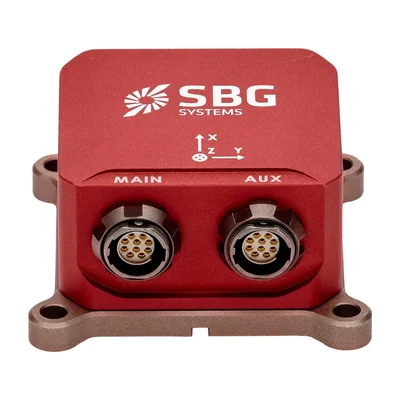

Инерциальная навигационная система SBG Systems Ellipse-E, точность курса 0,2 °
SBG Systems · Франция под заказ
SBG Systems Ellipse-E

ИНС SBG Systems Ellipse-E под внешний GNSS-приёмник, точность курса 0,2°

Миниатюрная инерциальная система массой 49 г под внешний приёмник GNSS: крен и тангаж 0,1°, курс 0,2°, защита IP-68.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Ellipse-E
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС SBG Systems Ellipse-E под внешний GNSS-приёмник, точность курса 0,2° — питание 5–36 В, точность крена и тангажа 0,1 °, точность крена и тангажа с RTK 0,05 °. Из остального: точность курса 0,2 °. Прочее: масса 49 г, габариты 46 × 45 × 24 мм, рабочая температура −40…+85 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа
0,1 °
Точность крена и тангажа с RTK
0,05 °
Точность курса
0,2 °
Точность курса с RTK
0,2 °
Плановая точность
1,2 м
Плановая точность с RTK
0,01 м + 1 ppm
Высотная точность
1,5 м
Точность вертикальной качки
5 см или 5 % высоты волны
Частота выдачи данных
200 Гц, 1000 Гц (данные IMU)
Приёмник GNSS
внешний (не входит в комплект)
Функции GNSS
зависит от внешнего GNSS-приёмника
Время до первого решения
зависит от внешнего GNSS-приёмника
Протоколы вывода
NMEA, двоичный sbgECom, TSS, KVH, Dolog
Последовательные порты
RS-232/422 до 2 Мбит/с: до 5 входов и выходов
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Питание
5–36 В
Потребление
325 мВт
Масса
49 г
Габариты
46 × 45 × 24 мм
Защита
IP68 (1 ч на 2 м)
Рабочая температура
−40…+85 °C
Вибрация
8 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,1 мс
Наработка на отказ
218 000 ч
Соответствие стандартам
MIL-STD-810

Описание

Миниатюрная инерциальная система массой 49 г и размером 46 × 45 × 24 мм для беспилотников и малых платформ; работает с внешним приёмником GNSS, который в комплект не входит. Крен и тангаж — 0,1° (с RTK 0,05°), курс — 0,2°, плановая точность — 1,2 м, с RTK — 0,01 м + 1 ppm, высотная — 1,5 м. Навигационное решение выдаётся с частотой 200 Гц, данные инерциального блока — 1000 Гц.

Потребление — 325 мВт. Курс и с RTK остаётся на уровне 0,2° — это стоит учитывать, если он критичен для задачи.

Питание 5–36 В. Интерфейсы: RS-232/422 до 2 Мбит/с, до 5 входов и выходов, CAN 2.0 A/B до 1 Мбит/с; протоколы NMEA, sbgECom, TSS, KVH, Dolog. IP-68 (1 ч на глубине 2 м), от −40 до +85 °C, удар 500 g за 0,1 мс, наработка на отказ 218 000 ч.

Характеристики приведены по данным производителя: страница модели ↗
