SBG Systems Quanta Extra

ИНС с GNSS SBG Systems Quanta Extra, две антенны, точность курса 0,03°

OEM-ИНС из двух блоков — вычислителя с двухантенным GNSS на 64 г и отдельного IMU на 250 г: крен и тангаж 0,01°, курс 0,03° (с RTK 0,02°), Ethernet с PTP.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: SBG Systems Quanta Extra
Производитель: SBG Systems, Франция
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS SBG Systems Quanta Extra, две антенны, точность курса 0,03° — питание 4,5–5,5 В, точность крена и тангажа 0,01 °, точность крена и тангажа с RTK 0,008 °. Из остального: точность курса 0,03 °. Прочее: масса 64 г + 250 г (IMU), габариты вычислительный блок 51,5 × 78,75 × 20 мм, инерциальный блок 56 × 56 × 50,5 мм, рабочая температура −40…+85 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа: 0,01 °
Точность крена и тангажа с RTK: 0,008 °
Точность курса: 0,03 °
Точность курса с RTK: 0,02 °
Плановая точность: 1,0 м
Плановая точность с RTK: 0,01 м + 0,5 ppm
Высотная точность: 1,0 м
Точность вертикальной качки: 5 см или 5 % высоты волны
Частота выдачи данных: до 200 Гц
Приёмник GNSS: встроенный геодезический двухантенный
Функции GNSS: SBAS, RTK
Время до первого решения: < 45 с
Протоколы вывода: NMEA, ASCII, sbgECom (двоичный), REST API
Последовательные порты: 3 порта UART (TTL), полный дуплекс
Шина CAN: CAN 2.0A/B до 1 Мбит/с
Ethernet: 10/100BASE-T, полный дуплекс; PTP, NTP, NTRIP, веб-интерфейс, FTP
Питание: 4,5–5,5 В
Потребление: < 3,5 Вт
Масса: 64 г + 250 г (IMU)
Габариты: вычислительный блок 51,5 × 78,75 × 20 мм, инерциальный блок 56 × 56 × 50,5 мм
Рабочая температура: −40…+85 °C
Вибрация: 8 g RMS в полосе 20 Гц…2 кГц
Ударостойкость: 500 g в течение 0,3 мс
Наработка на отказ: 150 000 ч
Соответствие стандартам: MIL-STD-810

Описание

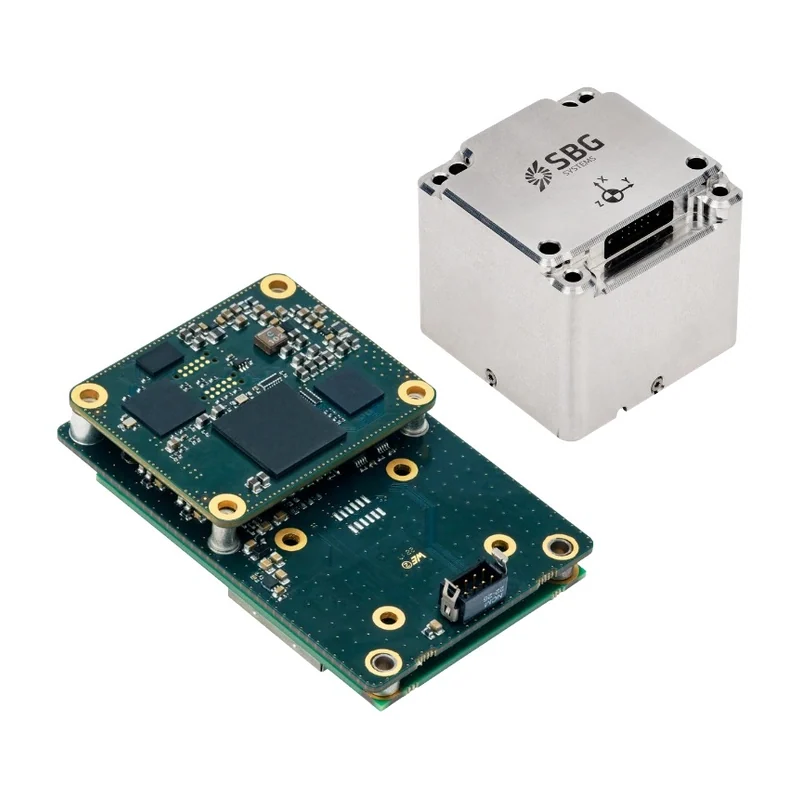

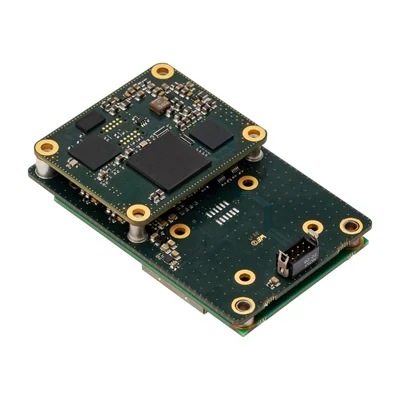

SBG Systems Quanta Extra — OEM-система из вычислительного блока и отдельного инерциального блока со встроенным геодезическим двухантенным приёмником GNSS (SBAS, RTK). Крен и тангаж — 0,01°, с RTK — 0,008°; курс — 0,03°, с RTK — 0,02°. Плановая точность — 1,0 м, с RTK — 0,01 м + 0,5 ppm, высотная — 1,0 м; вертикальная качка — 5 см или 5 % высоты волны. Данные выдаются с частотой до 200 Гц, первое решение — менее чем за 45 с.

Интерфейсы: 3 порта UART (TTL), полный дуплекс, CAN 2.0A/B до 1 Мбит/с, Ethernet 10/100 с PTP, NTP, NTRIP, веб-интерфейс, FTP; протоколы NMEA, ASCII, sbgECom (двоичный), REST API. Питание 4,5–5,5 В, потребление менее 3,5 Вт.

Габариты: вычислительный блок 51,5 × 78,75 × 20 мм, инерциальный блок 56 × 56 × 50,5 мм, масса 64 г + 250 г (IMU); рабочая температура −40…+85 °C, вибрация 8 g RMS в полосе 20 Гц–2 кГц, наработка на отказ 150 000 ч. Двухантенный приёмник определяет курс по базе между антеннами и не зависит от магнитометра, поэтому антенны разносят по аппарату как можно дальше.

Характеристики приведены по данным производителя: страница модели ↗
