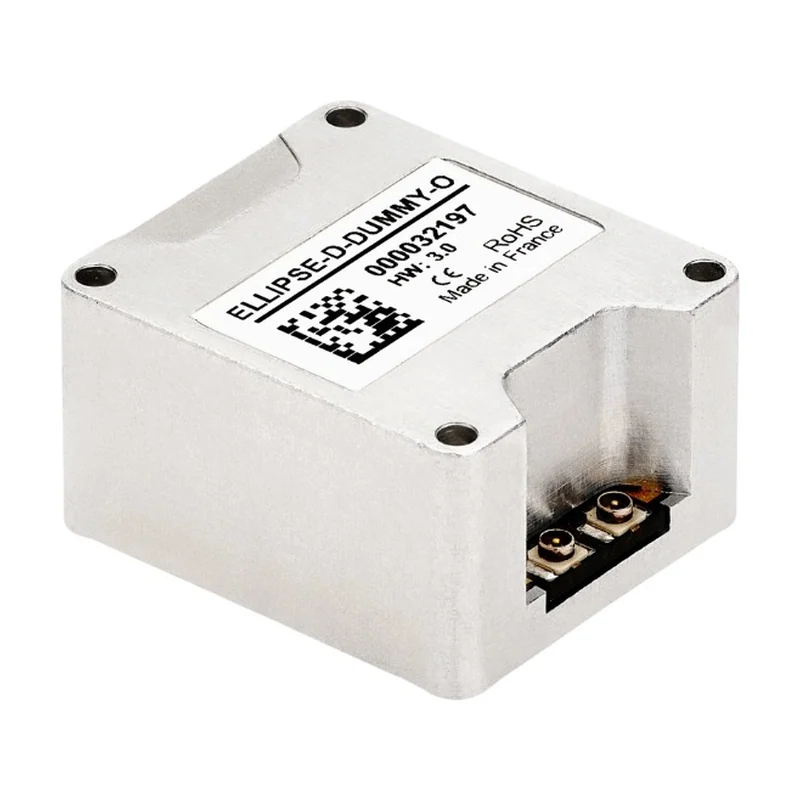

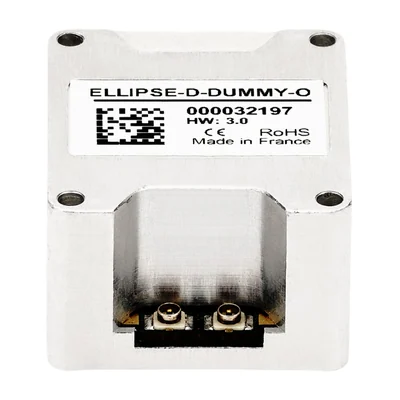

SBG Systems OEM Ellipse-D

ИНС с GNSS SBG Systems OEM Ellipse-D, две антенны, точность курса 0,2°

Плата ИНС 17 г с геодезическим двухантенным GNSS для встраивания: крен и тангаж 0,1°, курс 0,2°, питание 2,5–5,5 В при 900 мВт, 29,5 × 25,5 × 16 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: SBG Systems OEM Ellipse-D
Производитель: SBG Systems, Франция
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

ИНС с GNSS SBG Systems OEM Ellipse-D, две антенны, точность курса 0,2° — питание 2,5–5,5 В, точность крена и тангажа 0,1 °, точность крена и тангажа с RTK 0,05 °. Из остального: точность курса 0,2 °. Прочее: масса 17 г, габариты 29,5 × 25,5 × 16 мм, рабочая температура −40…+78 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные навигационные системы (INS).

Характеристики

Точность крена и тангажа: 0,1 °
Точность крена и тангажа с RTK: 0,05 °
Точность курса: 0,2 °
Точность курса с RTK: 0,2 °
Плановая точность: 1,2 м
Плановая точность с RTK: 0,01 м + 1 ppm
Высотная точность: 1,5 м
Точность вертикальной качки: 5 см или 5 % высоты волны
Частота выдачи данных: 200 Гц, 1000 Гц (данные IMU)
Приёмник GNSS: встроенный геодезический двухантенный
Функции GNSS: SBAS, RTK, RAW
Время до первого решения: < 24 с
Протоколы вывода: NMEA, двоичный sbgECom, TSS, KVH, Dolog
Последовательные порты: RS-232/422 до 2 Мбит/с: до 3 входов и выходов
Шина CAN: CAN 2.0A/B до 1 Мбит/с
Питание: 2,5–5,5 В
Потребление: 900 мВт
Масса: 17 г
Габариты: 29,5 × 25,5 × 16 мм
Рабочая температура: −40…+78 °C
Вибрация: 8 g RMS в полосе 20 Гц…2 кГц
Наработка на отказ: 218 000 ч
Соответствие стандартам: MIL-STD-810G

Описание

SBG Systems OEM Ellipse-D — плата инерциальной системы без корпуса для встраивания со встроенным геодезическим двухантенным приёмником GNSS (SBAS, RTK, RAW). Крен и тангаж — 0,1°, с RTK — 0,05°; курс — 0,2° — и без RTK, и с ним. Плановая точность — 1,2 м, с RTK — 0,01 м + 1 ppm, высотная — 1,5 м; вертикальная качка — 5 см или 5 % высоты волны. Данные выдаются с частотой 200 Гц, 1000 Гц (данные IMU), первое решение — менее чем за 24 с.

Интерфейсы: RS-232/422 до 2 Мбит/с (до 3 входов и выходов), CAN 2.0A/B до 1 Мбит/с; протоколы NMEA, двоичный sbgECom, TSS, KVH, Dolog. Питание 2,5–5,5 В, потребление 900 мВт.

Габариты 29,5 × 25,5 × 16 мм, масса 17 г; рабочая температура −40…+78 °C, вибрация 8 g RMS в полосе 20 Гц–2 кГц, наработка на отказ 218 000 ч. Двухантенный приёмник определяет курс по базе между антеннами и не зависит от магнитометра, поэтому антенны разносят по аппарату как можно дальше.

Характеристики приведены по данным производителя: страница модели ↗
