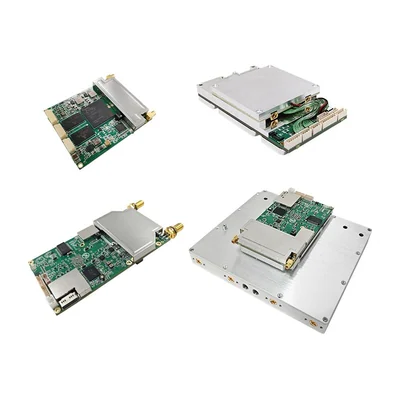

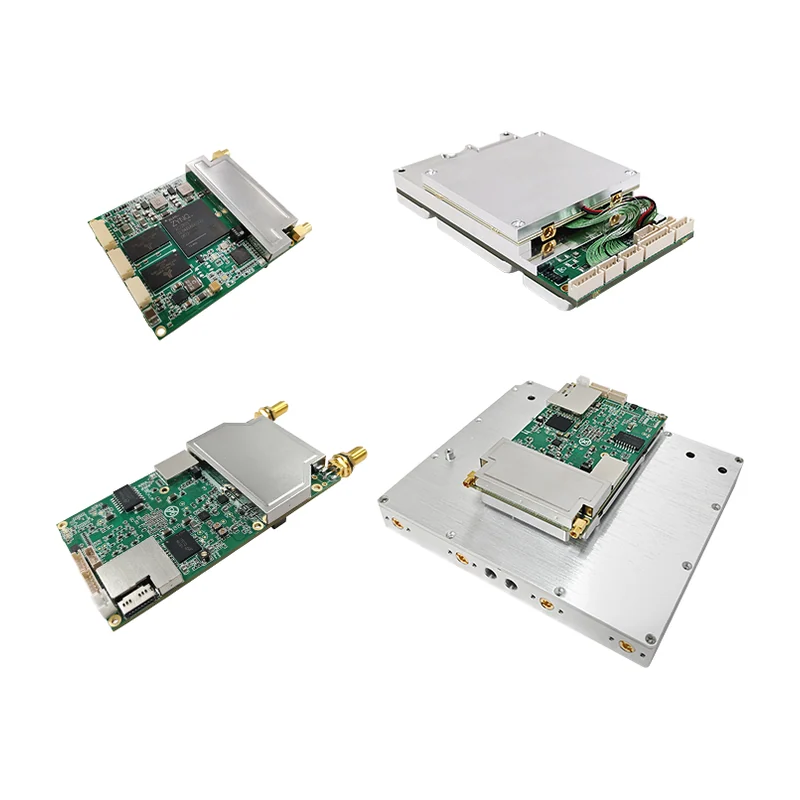

Радиомодем WDS MIMO-OEM, модуль для встраивания, MIMOmesh

Встраиваемые модули MIMOmesh от 11 г на 0,25 Вт до 524 г на 20 Вт на тракт: модуляция до 1024QAM, сеть на 256 узлов и более, скорость до 350 Мбит/с в зависимости от платформы.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Радиомодем WDS MIMO-OEM, модуль для встраивания, MIMOmesh — исполнение модуль, диапазон VHF и UHF 360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц, диапазон L 1,0–1,2, 1,1–1,3, 1,3–1,5, 1,5–1,7, 1,6–1,8 ГГц; под заказ 1,0–1,5, 1,1–1,6, 1,2–1,7, 1,3–1,8…. Прочее: рабочая температура −40…+80 °C. Производитель — WDS (Shenzhen Sinosun), Китай; раздел каталога — радиомодемы, mesh-сети и усилители.

Характеристики

Исполнение

модуль

Рабочая температура

−40…+80 °C

Диапазон VHF и UHF

360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц

Диапазон L

1,0–1,2, 1,1–1,3, 1,3–1,5, 1,5–1,7, 1,6–1,8 ГГц; под заказ 1,0–1,5, 1,1–1,6, 1,2–1,7, 1,3–1,8, 1,6–2,3, 1,7–2,4, 1,8–2,5 ГГц

Диапазон S

2,0–2,2, 2,2–2,4, 2,3–2,5, 2,5–2,7, 2,7–2,9, 3,2–3,4, 3,4–3,6, 3,6–3,8 ГГц; под заказ 1,9–2,7, 2,0–2,7, 2,1–2,7, 2,7–3,6 ГГц

Диапазон C

4,4–5,0, 5,25–5,85 ГГц; под заказ 4,2–5,2, 5,5–6,0, 6,4–7,2 ГГц

Установка

4 крепёжных отверстия

Радиоплатформа

SDR на AD936x с ПЛИС Zynq 7Z020–7Z100

Модуляция

TD-COFDM, от BPSK до 1024QAM, адаптивная

MIMO

2×2, формирование луча, пространственное мультиплексирование

Полоса канала

1,25–20 МГц; 40 МГц (7Z035); 80 МГц (7Z100, агрегация двух несущих)

Скорость передачи

до 70 Мбит/с (20 МГц, 7Z020), до 130 Мбит/с (7Z030), до 252 Мбит/с (40 МГц), до 350 Мбит/с (80 МГц)

Сеть

mesh без центрального узла, от 256 узлов; данные — 15 пролётов и более, видео — 8

Задержка на пролёт

в среднем 6 мс (канал 20 МГц)

Шифрование

AES-128/256, DES

Интерфейсы

Ethernet 100/1000BaseT, RS232, UART, S.Bus; прозрачная передача MAVLink

Мощность передатчика

0,25–20 Вт на тракт × 2

Габариты и масса

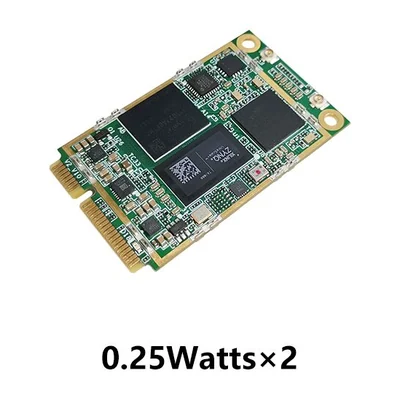

от 51 × 30 × 6 мм и 11 г (0,25 Вт) до 127 × 110 × 34 мм и 524 г (10–20 Вт)

Описание

Характеристики приведены по данным производителя: страница модели ↗
