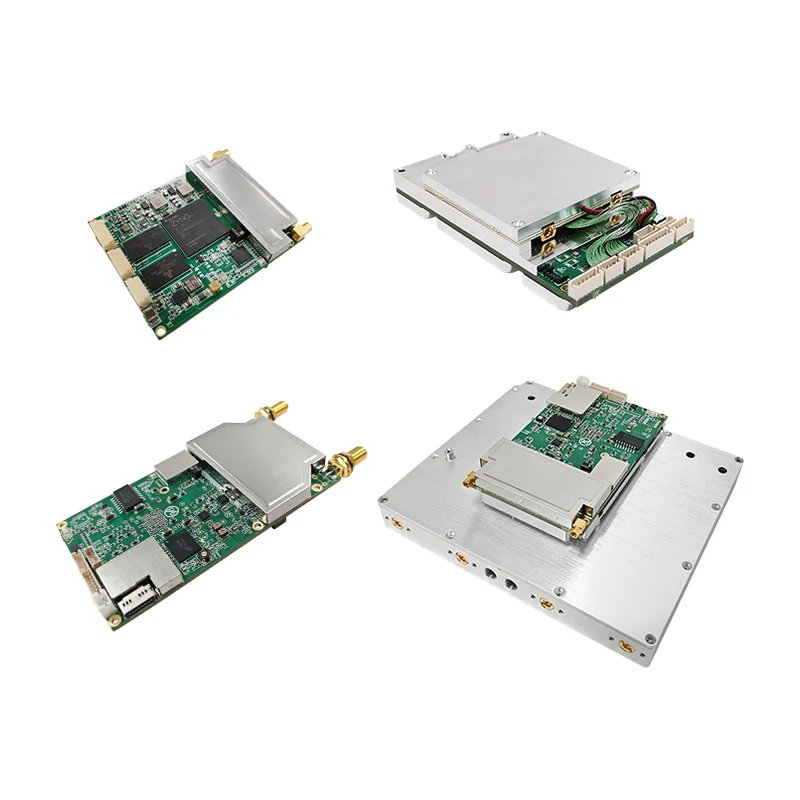

Радиомодем WDS DDL-OEM, модуль для встраивания, mesh

Плата mesh-радиомодема серии DDL для встраивания: от 11 г и 51 × 30 мм на 0,25 Вт до 524 г на 20 Вт на тракт, до 70 Мбит/с, сеть до 8 узлов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: WDS DDL-OEM
Производитель: WDS (Shenzhen Sinosun), Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: пропускная способность, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Радиомодем WDS DDL-OEM, модуль для встраивания, mesh — степень защиты IP66 (IP67/IP68 под заказ), исполнение модуль, диапазон VHF и UHF 360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц. Прочее: рабочая температура −40…+80 °C. Производитель — WDS (Shenzhen Sinosun), Китай; раздел каталога — радиомодемы, mesh-сети и усилители.

Характеристики

Исполнение: модуль
Рабочая температура: −40…+80 °C
Степень защиты: IP66 (IP67/IP68 под заказ)
Диапазон VHF и UHF: 360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц
Диапазон L: 1,0–1,2, 1,1–1,3, 1,3–1,5, 1,5–1,7, 1,6–1,8 ГГц; под заказ 1,0–1,5, 1,1–1,6, 1,2–1,7, 1,3–1,8, 1,6–2,3, 1,7–2,4, 1,8–2,5 ГГц
Диапазон S: 2,0–2,2, 2,2–2,4, 2,3–2,5, 2,5–2,7, 2,7–2,9, 3,2–3,4, 3,4–3,6, 3,6–3,8 ГГц; под заказ 1,9–2,7, 2,0–2,7, 2,1–2,7, 2,7–3,6 ГГц
Диапазон C: 4,4–5,0, 5,25–5,85 ГГц; под заказ 4,2–5,2, 5,5–6,0, 6,4–7,2 ГГц
Установка: 4 крепёжных отверстия
Радиоплатформа: SDR на AD9363/AD9361 с ПЛИС Zynq 7Z020
Модуляция: TD-COFDM, BPSK/QPSK/16QAM/64QAM, адаптивная
MIMO: 2×2, пространственно-временное кодирование, формирование луча
Полоса канала: 1,25–20 МГц; узкополосный режим 250 кГц, 500 кГц, 1 МГц
Скорость передачи: до 70 Мбит/с в канале 20 МГц; 50–1000 кбит/с в узкополосном режиме
Сеть: mesh без центрального узла, до 8 узлов, многопролётная ретрансляция
Задержка на пролёт: в среднем 6 мс (канал 20 МГц)
Шифрование: AES-128/256, DES
Интерфейсы: Ethernet 100/1000BaseT, RS232, UART, S.Bus; прозрачная передача MAVLink
Мощность передатчика: 0,25–20 Вт на тракт × 2
Габариты и масса: 51 × 30 × 6 мм, 11 г (0,25 Вт); 58 × 48 × 10 мм, 27 г (0,5–1 Вт); 87 × 54 × 10 мм, 40–43 г (1–2 Вт); 115 × 54 × 13 мм, 56 г (4–5 Вт); 127 × 110 × 34 мм, 524 г (10–20 Вт)
Антенные разъёмы: IPEX, MMCX, SMP или SMA

Описание

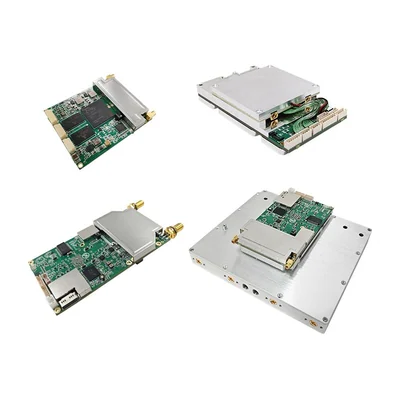

Бескорпусные модули DDLmesh для установки внутрь планера или наземного оборудования — с той же радиочастью и протоколом, что у бортовой версии: SDR, TD-COFDM до 64QAM, MIMO 2×2, полоса 1,25–20 МГц, до 70 Мбит/с, сеть без центра до 8 узлов.

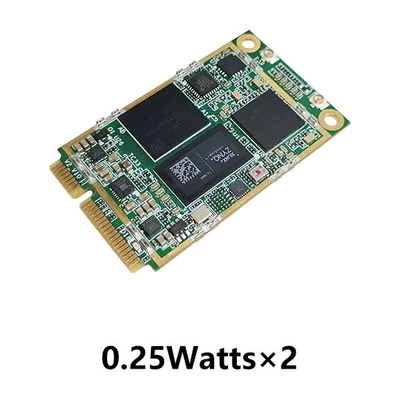

Габарит определяется мощностью: 51 × 30 × 6 мм и 11 г у DDL-nano на 0,25 Вт, 58 × 48 × 10 мм и 27 г на 0,5–1 Вт, 87 × 54 × 10 мм и 40–43 г на 1–2 Вт, 115 × 54 × 13 мм и 56 г на 4–5 Вт, 127 × 110 × 34 мм и 524 г на 10–20 Вт. Модуль DDL-nano питается от 3,5–5 В. Антенные разъёмы — IPEX, MMCX, SMP или SMA, интерфейсы — Ethernet, RS232, UART и S.Bus.

Модуль выбирают по мощности под нужную дальность и по массе: на малый аппарат ставят nano или mini, для версий на 10–20 Вт закладывают теплоотвод.

Характеристики приведены по данным производителя: страница модели ↗
