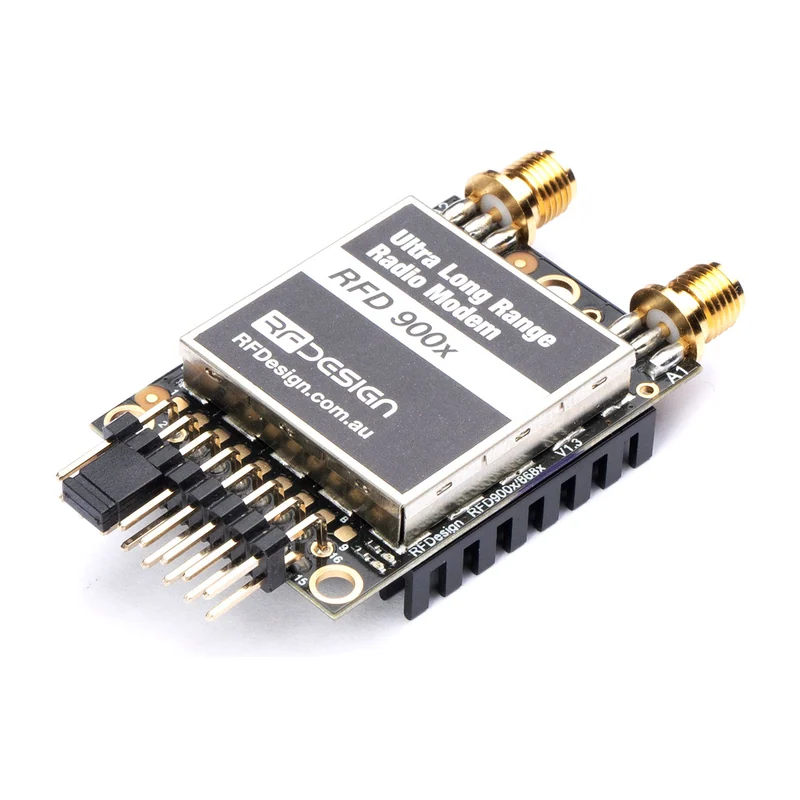

Радиомодем RFDesign RFD900x, 902–928 МГц, 1 Вт, до 224 кбит/с
RFDesign · Австралия под заказ
RFD900x

Радиомодем RFDesign RFD900x, 902–928 МГц, 1 Вт, до 224 кбит/с

Оригинальное название: RFDesign RFD900x Long Range Radio Modem (902–928 MHz)

Телеметрийный радиомодем RFDesign RFD900x на 902–928 МГц: до 30 дБм (1 Вт), скорость в эфире до 224 кбит/с, AES-шифрование, два порта RP-SMA, масса 14 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RFD900x
Производитель
RFDesign, Австралия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Радиомодем RFDesign RFD900x, 902–928 МГц, 1 Вт, до 224 кбит/с — диапазон частот 902–928 МГц (ISM), до 51 канала, FHSS; версии AU, NZ, US с региональными ограничениями, дальность 40 км и более в прямой видимости, 0,5–1 км при препятствиях (зависит от антенн и настроек). Прочее: масса 14 г (bare — 7 г), габариты 30 × 57 × 12,8 мм с радиатором; версия bare 30 × 42,5 × 6,25 мм, рабочая температура от −40 до +85 °C. Производитель — RFDesign, Австралия; раздел каталога — радиомодемы, mesh-сети и усилители.

Характеристики

Диапазон частот
902–928 МГц (ISM), до 51 канала, FHSS; версии AU, NZ, US с региональными ограничениями
Мощность передатчика
до 30 дБм (1 Вт), настраивается от 0 дБм
Дальность
40 км и более в прямой видимости, 0,5–1 км при препятствиях (зависит от антенн и настроек)
Пропускная способность
12, 56, 64, 100, 125, 188, 200, 224 кбит/с в эфире (по умолчанию 64 кбит/с)
Чувствительность приёмника
−102 дБм при 12 кбит/с
Модуляция
2GFSK / 4GFSK
Шифрование
AES, аппаратное, ключ до 256 бит
Интерфейс
UART TTL 3,3 В до 1 200 000 бод (по умолчанию 57 600), 6 GPIO (цифровые, PWM/SBUS), проброс PPM/SBUS
Антенные разъёмы
RP-SMA ×2, автоматический разнесённый приём
Прошивки
SiK (точка-точка), Multipoint mesh, Asynchronous mesh
Совместимость
MAVLink; совместим с модемами серии ux, не совместим с сериями a и +
Питание
5 В (3,5–5,5 В), до 1,2 А при 30 дБм; приём — 60 мА
Габариты
30 × 57 × 12,8 мм с радиатором; версия bare 30 × 42,5 × 6,25 мм
Масса
14 г (bare — 7 г)
Рабочая температура
от −40 до +85 °C
Соответствие
FCC 15.247, AS/NZS 4268:2012, RSS-247, NDAA

Описание

RFD900x — радиомодем серии x австралийской компании RFDesign для диапазона ISM 902–928 МГц с перестройкой частоты (FHSS). Выходная мощность настраивается до 30 дБм (1 Вт), скорость в эфире — от 12 до 224 кбит/с, есть аппаратное шифрование AES с ключом до 256 бит и автоматический разнесённый приём на две антенны.

Модем поставляется с прошивкой SiK для связи точка-точка; доступны прошивки Multipoint mesh и Asynchronous mesh. Поддерживаются пакеты MAVLink, проброс сигналов PPM и SBUS, зеркалирование GPIO. Выпускаются региональные версии AU, NZ и US и версия bare без разъёмов и радиатора.

На БПЛА используется как канал телеметрии между автопилотом и наземной станцией.

Характеристики приведены по данным производителя: страница модели ↗
