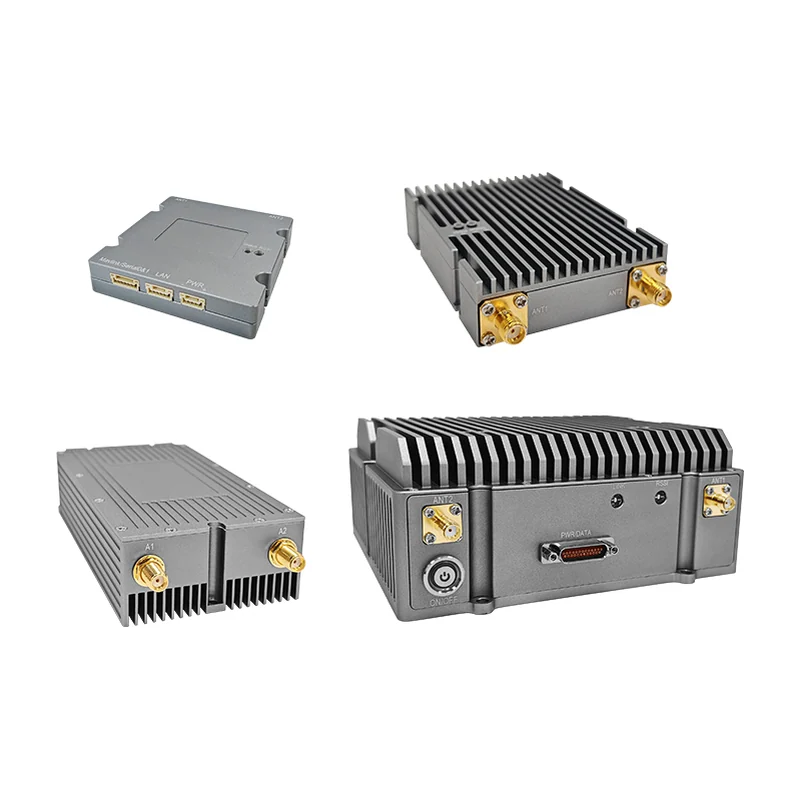

Радиомодем WDS DDL-AB, бортовое
WDS (Shenzhen Sinosun) · Китай под заказ
WDS DDL-AB

Радиомодем WDS DDL-AB, бортовой, mesh, до 70 Мбит/с

Бортовой mesh-радиомодем на SDR с MIMO 2×2: до 70 Мбит/с в канале 20 МГц, сеть до 8 узлов с ретрансляцией, мощность от 0,25 до 40 Вт на тракт, от 14 г в исполнении nano.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
WDS DDL-AB
Производитель
WDS (Shenzhen Sinosun), Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: пропускная способность, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Радиомодем WDS DDL-AB, бортовой, mesh, до 70 Мбит/с — степень защиты IP66 (IP67/IP68 под заказ), исполнение бортовое, диапазон VHF и UHF 360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц. Прочее: рабочая температура −40…+80 °C. Производитель — WDS (Shenzhen Sinosun), Китай; раздел каталога — радиомодемы, mesh-сети и усилители.

Характеристики

Исполнение
бортовое
Рабочая температура
−40…+80 °C
Степень защиты
IP66 (IP67/IP68 под заказ)
Диапазон VHF и UHF
360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц
Диапазон L
1,0–1,2, 1,1–1,3, 1,3–1,5, 1,5–1,7, 1,6–1,8 ГГц; под заказ 1,0–1,5, 1,1–1,6, 1,2–1,7, 1,3–1,8, 1,6–2,3, 1,7–2,4, 1,8–2,5 ГГц
Диапазон S
2,0–2,2, 2,2–2,4, 2,3–2,5, 2,5–2,7, 2,7–2,9, 3,2–3,4, 3,4–3,6, 3,6–3,8 ГГц; под заказ 1,9–2,7, 2,0–2,7, 2,1–2,7, 2,7–3,6 ГГц
Диапазон C
4,4–5,0, 5,25–5,85 ГГц; под заказ 4,2–5,2, 5,5–6,0, 6,4–7,2 ГГц
Установка
4 крепёжных отверстия
Радиоплатформа
SDR на AD9363/AD9361 с ПЛИС Zynq 7Z020
Модуляция
TD-COFDM, BPSK/QPSK/16QAM/64QAM, адаптивная
MIMO
2×2, пространственно-временное кодирование, формирование луча
Полоса канала
1,25–20 МГц; узкополосный режим 250 кГц, 500 кГц, 1 МГц
Скорость передачи
до 70 Мбит/с в канале 20 МГц; 50–1000 кбит/с в узкополосном режиме
Сеть
mesh без центрального узла, до 8 узлов, многопролётная ретрансляция
Задержка на пролёт
в среднем 6 мс (канал 20 МГц)
Шифрование
AES-128/256, DES
Интерфейсы
Ethernet 100/1000BaseT, RS232, UART, S.Bus; прозрачная передача MAVLink
Мощность передатчика
0,25–40 Вт на тракт × 2
Габариты и масса

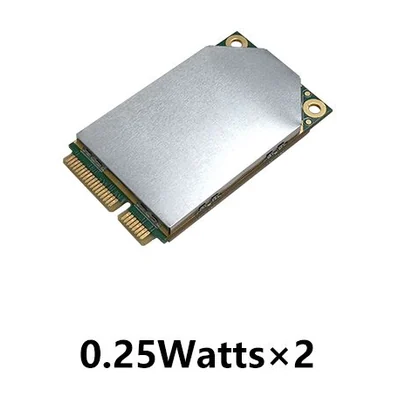

от 51 × 30 × 7 мм и 14 г (DDL-nano, 0,25 Вт) до 117 × 62 × 20 мм и 160 г (1–2 Вт)

Описание

Бортовое исполнение радиомодемов серии DDLmesh: программно-определяемое радио на AD9363 или AD9361 с ПЛИС, модуляция TD-COFDM от BPSK до 64QAM с подстройкой под условия канала, два приёмопередающих тракта с пространственно-временным кодированием и формированием луча. Полоса — 1,25–20 МГц: в широкополосном режиме до 70 Мбит/с, в узкополосном (250 кГц – 1 МГц) — 50–1000 кбит/с для дальних линий телеметрии.

Узлы образуют сеть без центра до 8 узлов: каждый ретранслирует пакеты других узлов, задержка на один пролёт — в среднем 6 мс, перестройка маршрута — менее секунды. Мощность выбирают от 0,25 до 40 Вт на тракт, от неё зависят габарит и масса: от 51 × 30 × 7 мм и 14 г у DDL-nano на 0,25 Вт до 117 × 62 × 20 мм и 160 г у версии на 1–2 Вт. Интерфейсы — Ethernet, RS232, UART и S.Bus, MAVLink передаётся прозрачно; шифрование AES-128/256.

Частотный диапазон заказывают: VHF/UHF в пределах 225–950 МГц, L 1,0–2,5 ГГц, S 1,9–3,8 ГГц и C 4,2–7,2 ГГц, внутри каждого — несколько поддиапазонов. Корпус IP66 (IP67 или IP68 под заказ), −40…+80 °C, крепление на 4 отверстия.

Характеристики приведены по данным производителя: страница модели ↗
