Радиомодем WDS DDL-VC
WDS (Shenzhen Sinosun) · Китай под заказ
WDS DDL-VC

Радиомодем WDS DDL-VC, возимый и стоечный, mesh, 10–50 Вт

Возимые и стоечные mesh-радиомодемы серии DDL на 10–50 Вт на тракт (под заказ до 250 Вт): корпуса от 2,16 кг, стойки 19″ 1U и 2U, сеть до 8 узлов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
WDS DDL-VC
Производитель
WDS (Shenzhen Sinosun), Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: пропускная способность, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Радиомодем WDS DDL-VC, возимый и стоечный, mesh, 10–50 Вт — степень защиты IP66 (IP67/IP68 под заказ), диапазон VHF и UHF 360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц. Прочее: рабочая температура −40…+80 °C. Производитель — WDS (Shenzhen Sinosun), Китай; раздел каталога — радиомодемы, mesh-сети и усилители.

Характеристики

Рабочая температура
−40…+80 °C
Степень защиты
IP66 (IP67/IP68 под заказ)
Диапазон VHF и UHF
360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц
Диапазон L
1,0–1,2, 1,1–1,3, 1,3–1,5, 1,5–1,7, 1,6–1,8 ГГц; под заказ 1,0–1,5, 1,1–1,6, 1,2–1,7, 1,3–1,8, 1,6–2,3, 1,7–2,4, 1,8–2,5 ГГц
Диапазон S
2,0–2,2, 2,2–2,4, 2,3–2,5, 2,5–2,7, 2,7–2,9, 3,2–3,4, 3,4–3,6, 3,6–3,8 ГГц; под заказ 1,9–2,7, 2,0–2,7, 2,1–2,7, 2,7–3,6 ГГц
Диапазон C
4,4–5,0, 5,25–5,85 ГГц; под заказ 4,2–5,2, 5,5–6,0, 6,4–7,2 ГГц
Радиоплатформа
SDR на AD9363/AD9361 с ПЛИС Zynq 7Z020
Модуляция
TD-COFDM, BPSK/QPSK/16QAM/64QAM, адаптивная
MIMO
2×2, пространственно-временное кодирование, формирование луча
Полоса канала
1,25–20 МГц; узкополосный режим 250 кГц, 500 кГц, 1 МГц
Скорость передачи
до 70 Мбит/с в канале 20 МГц; 50–1000 кбит/с в узкополосном режиме
Сеть
mesh без центрального узла, до 8 узлов, многопролётная ретрансляция
Задержка на пролёт
в среднем 6 мс (канал 20 МГц)
Шифрование
AES-128/256, DES
Интерфейсы
Ethernet 100/1000BaseT, RS232, UART, S.Bus; прозрачная передача MAVLink
Исполнение
возимое и стоечное 19″
Мощность передатчика
10–50 Вт на тракт × 2; под заказ до 250 Вт
Габариты и масса
191 × 186 × 63 мм, 2,16 кг (10–20 Вт); 258 × 213 × 65 мм, 3,95 кг (40–50 Вт); стойка 19″ 1U — 3,9 кг, 2U с экраном — 5,9 кг
Антенные разъёмы
TNC или N

Описание

Мощные узлы сети DDLmesh для автомобиля, станции управления или стационарного поста: 10 или 20 Вт на тракт, 40 или 50 Вт, под заказ — до 150 и 250 Вт. Радиочасть общая с серией: TD-COFDM до 64QAM, MIMO 2×2, полоса до 20 МГц, до 70 Мбит/с, сеть до 8 узлов.

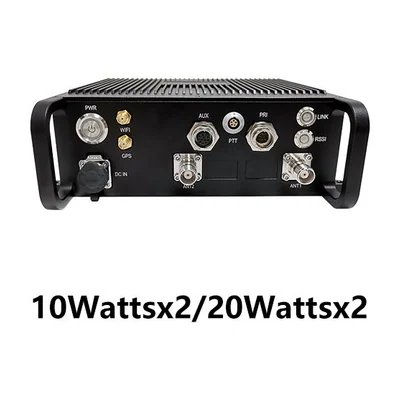

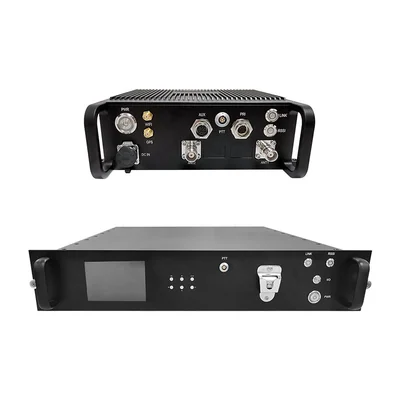

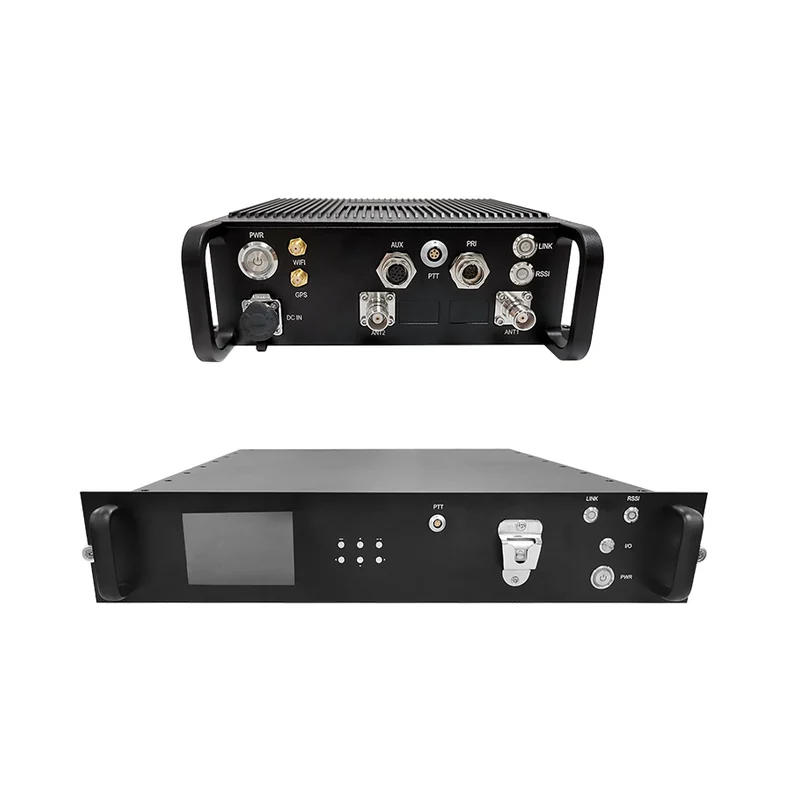

Исполнения — корпус 191 × 186 × 63 мм и 2,16 кг на 10–20 Вт, 258 × 213 × 65 мм и 3,95 кг на 40–50 Вт, двухдиапазонный и четырёхдиапазонный блоки, а также стоечные 19″ высотой 1U (3,9 кг) и 2U с экраном (5,9 кг). Антенны — на разъёмах TNC или N.

Большая мощность на земле продлевает линию к аппарату, но обратный канал ограничен мощностью бортового модуля: дальность считают по слабейшей стороне.

Характеристики приведены по данным производителя: страница модели ↗
