Радиомодем WDS MIMO-OD, наружный блок, MIMOmesh, 10–50 Вт

Наружный блок MIMOmesh на 10, 20 или 50 Вт на тракт: модуляция до 1024QAM, до 350 Мбит/с в канале 80 МГц, сеть на 256 узлов и более — для мачт и стационарных постов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: WDS MIMO-OD
Производитель: WDS (Shenzhen Sinosun), Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: пропускная способность, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Радиомодем WDS MIMO-OD, наружный блок, MIMOmesh, 10–50 Вт — питание 18–32 В (10–20 Вт), 28–32 В (50 Вт); 3–6 А при 24 В в передаче на 10 Вт × 2, степень защиты IP66 (IP67/IP68 под заказ), диапазон VHF и UHF 360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц. Прочее: рабочая температура −40…+80 °C. Производитель — WDS (Shenzhen Sinosun), Китай; раздел каталога — радиомодемы, mesh-сети и усилители.

Характеристики

Рабочая температура: −40…+80 °C
Диапазон VHF и UHF: 360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц
Диапазон L: 1,0–1,2, 1,1–1,3, 1,3–1,5, 1,5–1,7, 1,6–1,8 ГГц; под заказ 1,0–1,5, 1,1–1,6, 1,2–1,7, 1,3–1,8, 1,6–2,3, 1,7–2,4, 1,8–2,5 ГГц
Диапазон S: 2,0–2,2, 2,2–2,4, 2,3–2,5, 2,5–2,7, 2,7–2,9, 3,2–3,4, 3,4–3,6, 3,6–3,8 ГГц; под заказ 1,9–2,7, 2,0–2,7, 2,1–2,7, 2,7–3,6 ГГц
Диапазон C: 4,4–5,0, 5,25–5,85 ГГц; под заказ 4,2–5,2, 5,5–6,0, 6,4–7,2 ГГц
Степень защиты: IP66 (IP67/IP68 под заказ)
Установка: 4 крепёжных отверстия
Радиоплатформа: SDR на AD936x с ПЛИС Zynq 7Z020–7Z100
Модуляция: TD-COFDM, от BPSK до 1024QAM, адаптивная
MIMO: 2×2, формирование луча, пространственное мультиплексирование
Полоса канала: 1,25–20 МГц; 40 МГц (7Z035); 80 МГц (7Z100, агрегация двух несущих)
Скорость передачи: до 70 Мбит/с (20 МГц, 7Z020), до 130 Мбит/с (7Z030), до 252 Мбит/с (40 МГц), до 350 Мбит/с (80 МГц)
Сеть: mesh без центрального узла, от 256 узлов; данные — 15 пролётов и более, видео — 8
Задержка на пролёт: в среднем 6 мс (канал 20 МГц)
Шифрование: AES-128/256, DES
Интерфейсы: Ethernet 100/1000BaseT, RS232, UART, S.Bus; прозрачная передача MAVLink
Исполнение: наружный блок
Мощность передатчика: 10, 20 или 50 Вт на тракт × 2
Питание: 18–32 В (10–20 Вт), 28–32 В (50 Вт); 3–6 А при 24 В в передаче на 10 Вт × 2
Габариты и масса: 316 × 292 × 110 мм, 4,35 кг; 385 × 285 × 179 мм, 11,7 кг
Антенные разъёмы: 2 × N

Описание

Старшая серия WDS — MIMOmesh: SDR на AD936x с ПЛИС Zynq от 7Z020 до 7Z100, модуляция до 1024QAM, формирование луча и пространственное мультиплексирование. Скорость зависит от платформы: до 70 Мбит/с в канале 20 МГц на 7Z020, до 130 Мбит/с с формированием луча на 7Z030, до 252 Мбит/с в канале 40 МГц и до 350 Мбит/с в 80 МГц с агрегацией двух несущих на 7Z100.

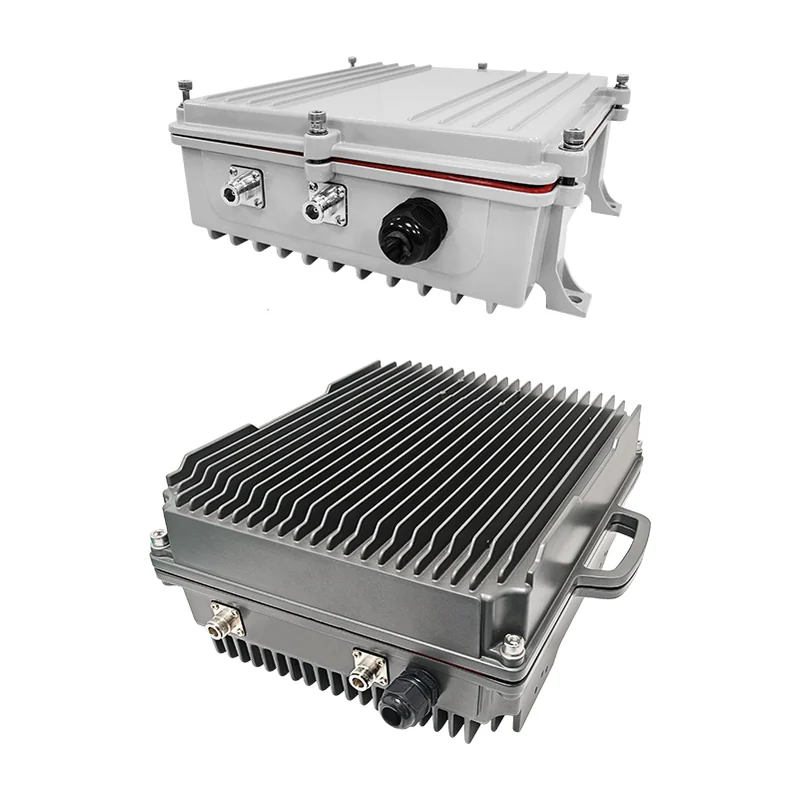

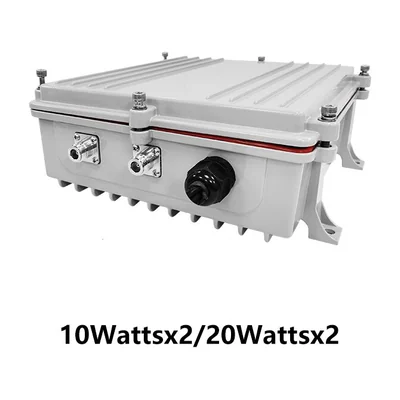

В отличие от серии DDL, сеть не ограничена восемью узлами: она рассчитана на 256 узлов и больше, данные проходят 15 пролётов и более, видео — 8. MIMO-OD — наружный блок на 10, 20 или 50 Вт на тракт: 316 × 292 × 110 мм и 4,35 кг или 385 × 285 × 179 мм и 11,7 кг, питание 18–32 В (на 50 Вт — 28–32 В), на 10 Вт × 2 в передаче потребляет 3–6 А при 24 В.

Блок ставят на мачту станции или ретранслятора, антенны подключают коротким фидером на разъёмах N. Корпус IP66, −40…+80 °C.

Характеристики приведены по данным производителя: страница модели ↗
