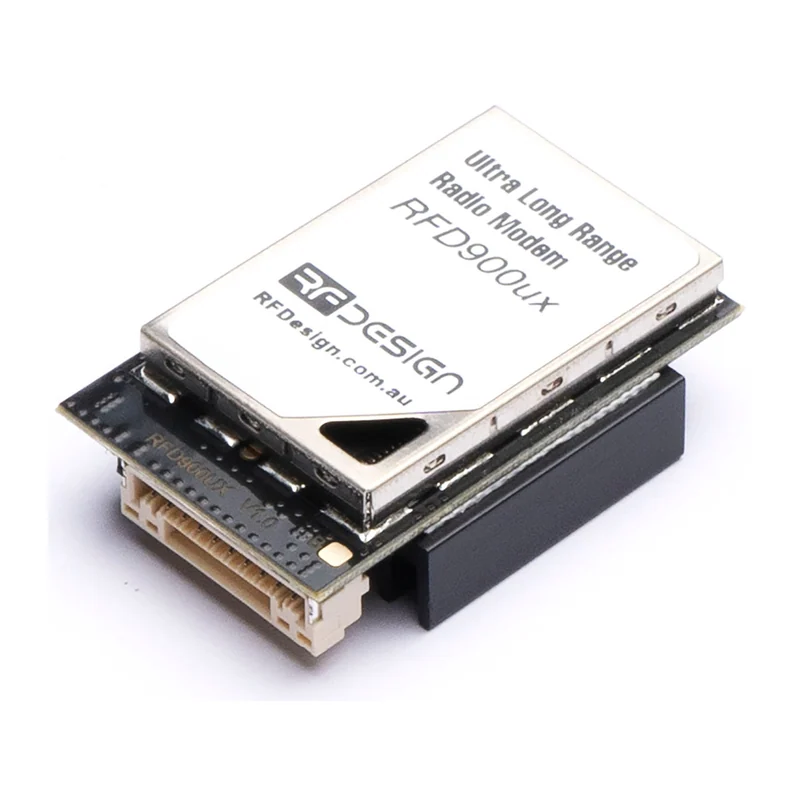

Радиомодем RFDesign RFD900ux, 902–928 МГц, 1 Вт, 8 г
Оригинальное название: RFDesign RFD900ux Long Range Telemetry Radio Modem
Компактный телеметрийный радиомодем RFDesign RFD900ux на 902–928 МГц: до 30 дБм (1 Вт), до 224 кбит/с в эфире, два разъёма u.FL, 25 × 33 × 10,4 мм, 8 г.
- Артикул
- RFD900ux
- Производитель
- RFDesign, Австралия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Радиомодем RFDesign RFD900ux, 902–928 МГц, 1 Вт, 8 г — диапазон частот 902–928 МГц (ISM), до 51 канала, FHSS; версия US с региональными ограничениями, дальность 40 км и более в прямой видимости, 0,5–1 км при препятствиях (зависит от антенн и настроек). Прочее: масса 8 г (SMT — 3,5 г), габариты 25 × 33 × 10,4 мм с радиатором; версия SMT 21 × 29 × 4,2 мм. Производитель — RFDesign, Австралия; раздел каталога — радиомодемы, mesh-сети и усилители.
Характеристики
- Диапазон частот
- 902–928 МГц (ISM), до 51 канала, FHSS; версия US с региональными ограничениями
- Мощность передатчика
- до 30 дБм (1 Вт), настраивается от 0 дБм
- Дальность
- 40 км и более в прямой видимости, 0,5–1 км при препятствиях (зависит от антенн и настроек)
- Пропускная способность
- 12–224 кбит/с в эфире (по умолчанию 64 кбит/с)
- Чувствительность приёмника
- −102 дБм при 12 кбит/с
- Модуляция
- 2GFSK / 4GFSK
- Шифрование
- AES, аппаратное, ключ до 256 бит
- Интерфейс
- UART TTL 3,3 В до 1 200 000 бод (по умолчанию 57 600), разъём JST 10 pin, GPIO, проброс PPM/SBUS
- Антенные разъёмы
- u.FL ×2
- Прошивки
- SiK (точка-точка), Multipoint mesh, Asynchronous mesh
- Совместимость
- MAVLink; совместим с модемами серии x, не совместим с сериями a и +
- Питание
- 5 В (3,5–5,5 В), до 1 А при 30 дБм; приём — 60 мА
- Габариты

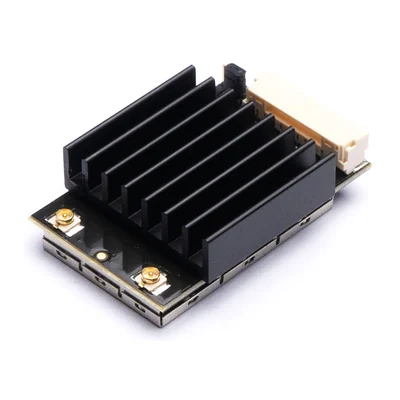

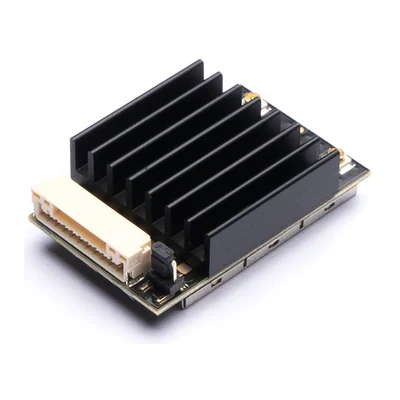

- 25 × 33 × 10,4 мм с радиатором; версия SMT 21 × 29 × 4,2 мм
- Масса
- 8 г (SMT — 3,5 г)
- Соответствие
- FCC 15.247, AS/NZS 4268:2012, NDAA
Описание
RFD900ux — уменьшенный радиомодем RFDesign серии ux для диапазона 902–928 МГц, рассчитанный на применения с жёсткими ограничениями по размеру и массе. Мощность передатчика — до 30 дБм (1 Вт), скорость в эфире — до 224 кбит/с, шифрование AES выполняется аппаратно, две антенны подключаются через разъёмы u.FL.
Поддерживаются прошивки SiK (точка-точка), Multipoint mesh и Asynchronous mesh, пакеты MAVLink, проброс PPM и SBUS. Модем совместим с серией x. Есть версия US и версия SMT для пайки на плату (21 × 29 × 4,2 мм, 3,5 г).
На БПЛА применяется как лёгкий бортовой модем телеметрии.
Характеристики приведены по данным производителя: страница модели ↗
