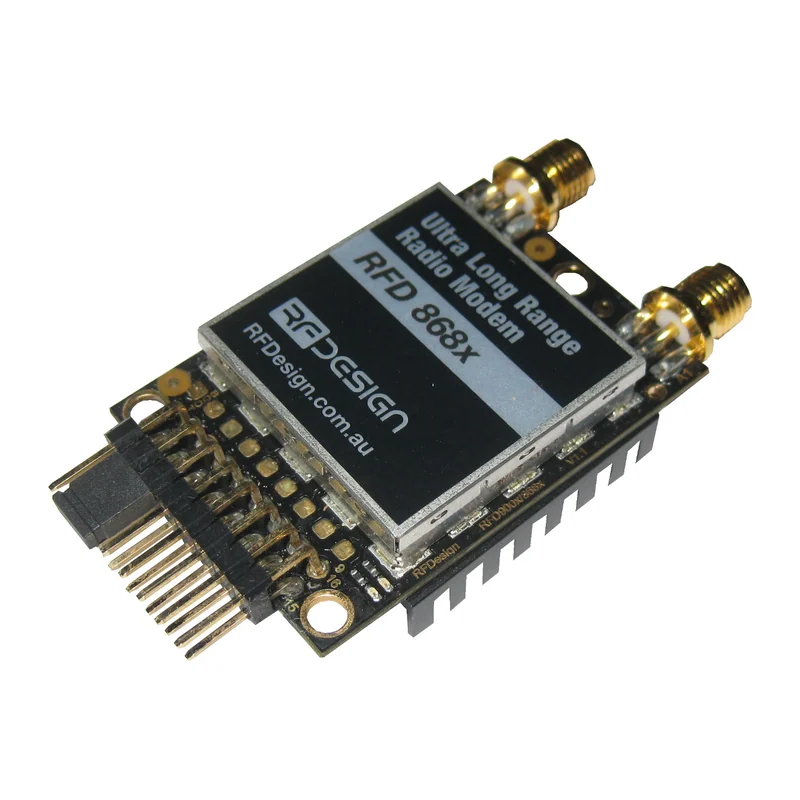

Радиомодем RFDesign RFD868x, 868 МГц, 1 Вт, до 224 кбит/с
Оригинальное название: RFDesign RFD868x Long Range Radio Modem (868 MHz)
Телеметрийный радиомодем RFDesign RFD868x для диапазона ISM 868 МГц: до 30 дБм (1 Вт), до 224 кбит/с в эфире, AES-шифрование, два порта RP-SMA, масса 14 г.
- Артикул
- RFD868x
- Производитель
- RFDesign, Австралия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Радиомодем RFDesign RFD868x, 868 МГц, 1 Вт, до 224 кбит/с — диапазон частот ISM 868 МГц (865–870 МГц); версия 868x-EU — 869,525 и 869,85 МГц, один канал, дальность 40 км и более в прямой видимости, 0,5–1 км при препятствиях (зависит от антенн и настроек). Прочее: масса 14 г (bare — 7 г), габариты 30 × 57 × 12,8 мм с радиатором; версия bare 30 × 42,5 × 6,25 мм, рабочая температура от −40 до +85 °C. Производитель — RFDesign, Австралия; раздел каталога — радиомодемы, mesh-сети и усилители.
Характеристики
- Диапазон частот
- ISM 868 МГц (865–870 МГц); версия 868x-EU — 869,525 и 869,85 МГц, один канал
- Мощность передатчика
- до 30 дБм (1 Вт); 868x-EU — 7 дБм (скважность 100 %) или 27 дБм (скважность 10 %)
- Дальность
- 40 км и более в прямой видимости, 0,5–1 км при препятствиях (зависит от антенн и настроек)
- Пропускная способность
- 12–224 кбит/с в эфире (по умолчанию 64 кбит/с)
- Чувствительность приёмника
- −102 дБм при 12 кбит/с
- Модуляция
- 2GFSK / 4GFSK; FHSS (кроме 868x-EU)
- Шифрование
- AES, аппаратное, ключ до 256 бит
- Интерфейс
- UART TTL 3,3 В до 1 200 000 бод (по умолчанию 57 600), 6 GPIO (цифровые, PWM/SBUS), проброс PPM/SBUS
- Антенные разъёмы
- RP-SMA ×2, автоматический разнесённый приём
- Прошивки
- SiK (точка-точка), Asynchronous mesh
- Питание
- 5 В (3,5–5,5 В), до 1,2 А при 30 дБм; приём — 60 мА
- Габариты

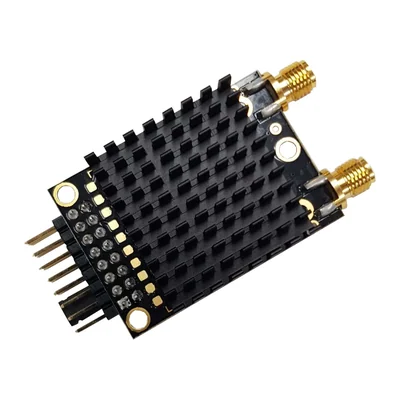

- 30 × 57 × 12,8 мм с радиатором; версия bare 30 × 42,5 × 6,25 мм
- Масса
- 14 г (bare — 7 г)
- Рабочая температура
- от −40 до +85 °C
- Соответствие
- 868x-EU: EN 300 220, EN 301 489–3, IEC 62368–1; NDAA
Описание
RFD868x — модем серии x компании RFDesign для европейского диапазона ISM 868 МГц (865–870 МГц). Конструктивно повторяет RFD900x: мощность до 30 дБм (1 Вт), скорость в эфире до 224 кбит/с, аппаратное шифрование AES, два разъёма RP-SMA с разнесённым приёмом.
Версия 868x-EU сертифицирована для ЕС и работает в двух фиксированных режимах: 7 дБм без ограничения скважности или 27 дБм при скважности 10 %; перестройка частоты в ней не используется. Доступны прошивки SiK (точка-точка) и Asynchronous mesh, поддерживаются MAVLink, PPM и SBUS.
На БПЛА служит каналом телеметрии там, где нужен диапазон 868 МГц.
Характеристики приведены по данным производителя: страница модели ↗
