Радиомодемы и mesh-сети для БПЛА

Каналы связи с бортом, которые держат сеть без базовой станции: каждый узел ретранслирует соседей, а маршрут перестраивается сам. Здесь радиомодемы и ретрансляторы Sagetown, Doodle Labs, WDS (Sinosun), RFLIGHT и RFDesign, а также усилители мощности.

Сравнивают по диапазону частот, ширине канала, мощности передатчика и задержке канала управления. Дальность в названии — паспортная, для прямой видимости и конкретных антенн: на практике её ограничивают рельеф, высота подъёма антенн и помехи.

Mesh-сеть нужна, когда аппаратов несколько или связь должна пройти через ретранслятор: узлы сами строят маршрут, и потеря одного не рвёт сеть. Для одиночного аппарата на прямой видимости хватает обычного радиомодема точка-точка.

Как выбрать

Сверяют по: диапазоны, мощность передатчика, пропускная способность, габариты, масса

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельГабаритыМасса

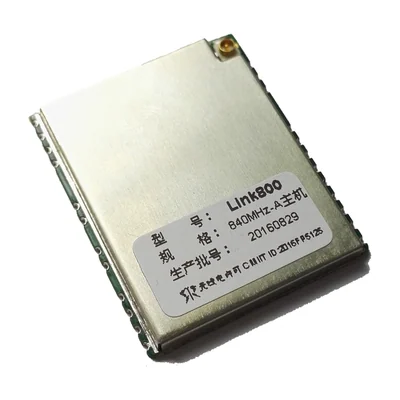

Link800Interstellar (Aero-Radio) 33 × 26,5 × 3,2 ммоколо 5 г
RFD868xRFDesign 30 × 57 × 12,8 мм с радиатором; версия bare 30 × 42,5 × 6,25 мм14 г (bare — 7 г)

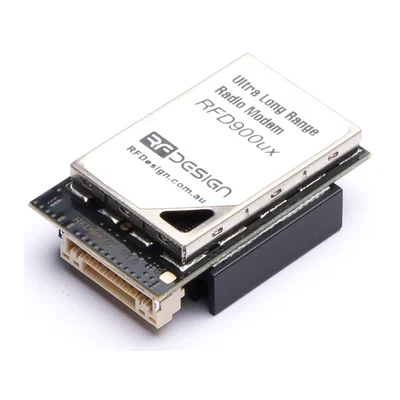

RFD900uxRFDesign 25 × 33 × 10,4 мм с радиатором; версия SMT 21 × 29 × 4,2 мм8 г (SMT — 3,5 г)
RFD900xRFDesign 30 × 57 × 12,8 мм с радиатором; версия bare 30 × 42,5 × 6,25 мм14 г (bare — 7 г)
WDS DDL-ABWDS (Shenzhen Sinosun) ——
WDS DDL-HH/DDL-BPWDS (Shenzhen Sinosun) ——
WDS DDL-OEMWDS (Shenzhen Sinosun) ——
WDS DDL-VCWDS (Shenzhen Sinosun) ——
WDS MIMO-ODWDS (Shenzhen Sinosun) ——
WDS MIMO-OEMWDS (Shenzhen Sinosun) ——

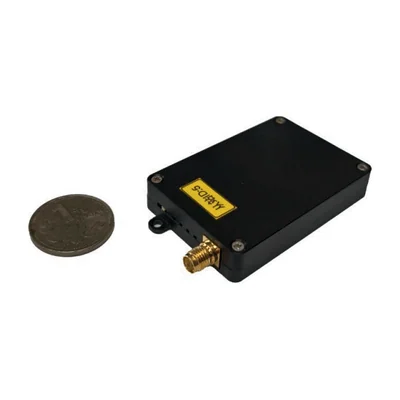

Sagetown SD8027Sagetown Technology ——

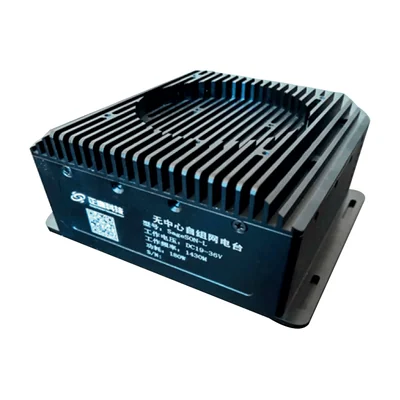

Sagetown SL6508ASagetown Technology 128 × 71 × 33 мм—

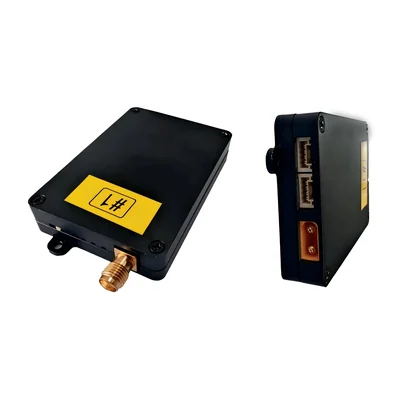

Sagetown SL8027ASagetown Technology ——

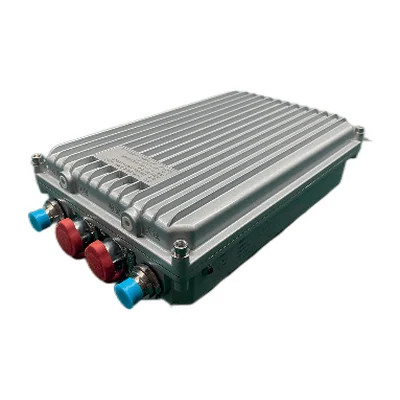

Sagetown SN1177VSagetown Technology 108 × 300 × 194 ммне более 3 кг
Sagetown SN1377ASagetown Technology 72 × 48 × 10 ммне более 60 г

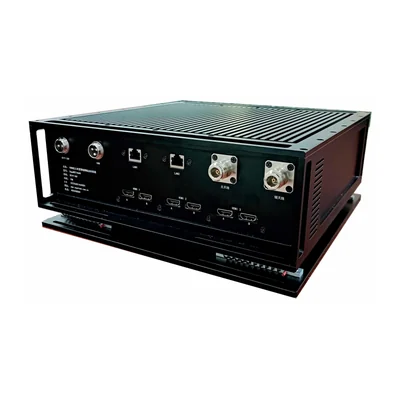

Sagetown SN4324VSagetown Technology 180 × 110 × 54 ммне более 1000 г

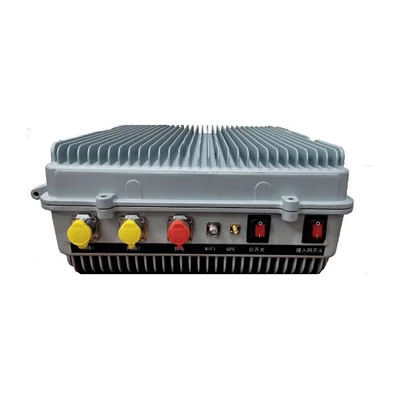

Sagetown SN4546SSagetown Technology ——

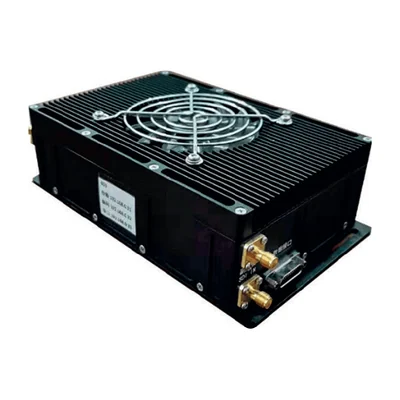

Sagetown SN4714ASagetown Technology 180 × 110 × 54 ммне более 500 г

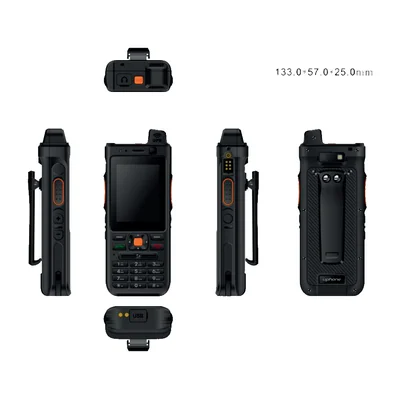

Sagetown SN5102DSagetown Technology 168 мм×44 мм×69 мм0,8 кг (с антеннами)
Sagetown SN520CVSagetown Technology —5000 г
Sagetown SN5604ARSagetown Technology 180 × 110 × 54 ммне более 800 г

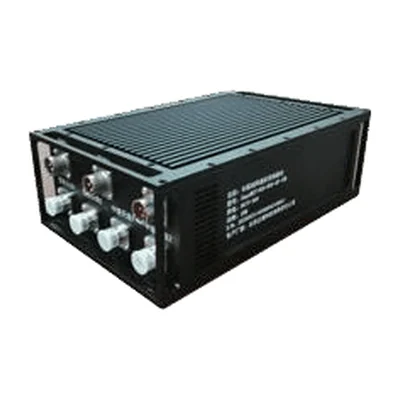

Sagetown SN6304VSagetown Technology менее 302 × 98 × 190 мм4 кг

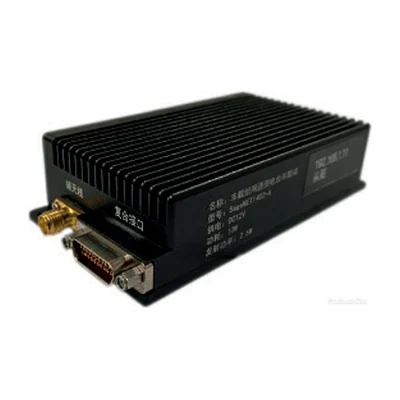

Sagetown SN640CAM-20Sagetown Technology —330 г

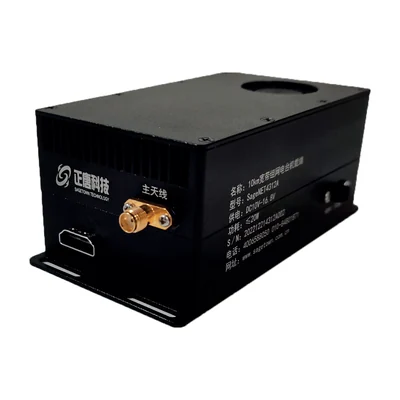

Sagetown SN6517ASagetown Technology ——
Страница 1 из 2

Что проверить перед покупкой

  1. Проверьте условия, при которых указана дальность: мощность, ширину канала, высоту антенн и прямую видимость — без них цифры из разных карточек несопоставимы.
  2. Проверьте, как делится пропускная способность при ретрансляции: в mesh на одном радио каждый переприём занимает тот же канал, и через несколько хопов остаётся доля заявленной скорости.
  3. Сверьте интерфейсы модема с бортом: Ethernet для видео и IP-камер, UART для телеметрии MAVLink — модем только с Ethernet к автопилоту по UART напрямую не подключить.
  4. Проверьте потребление на полной мощности передатчика и отвод тепла: без теплоотвода модем снижает мощность или уходит в защиту.
  5. Проверьте шифрование канала и возможность задать собственный ключ, а также совместимость узлов: mesh-модемы разных производителей в общую сеть обычно не объединяются.

Производители в разделе

Sagetown TechnologyКитайWDS (Shenzhen Sinosun)КитайDoodle LabsСингапурRFLIGHTКитай

Вопросы по разделу

Чем mesh-модем отличается от обычного радиомодема?
Обычный работает по схеме точка-точка или точка-многоточка через базовую станцию. В mesh каждый узел ретранслирует соседей, маршрут перестраивается автоматически, и сеть переживает потерю отдельных узлов.
Насколько верить дальности в паспорте?
Это значение для прямой видимости с указанными антеннами и мощностью. Рельеф, низкая высота антенн и помехи сокращают её в разы, поэтому дальность закладывают с запасом и поднимают наземную антенну.
Что важнее для канала управления — скорость или задержка?
Для управления — задержка и надёжность, для видео — пропускная способность. Модемы часто позволяют сузить канал: скорость падает, а дальность и устойчивость растут.
Производители каких марок собраны в разделе «Радиомодемы, mesh-сети и усилители»?
SIYI, Doodle Labs, Interstellar (Aero-Radio), RFDesign, WDS (Shenzhen Sinosun), Sagetown Technology, RFLIGHT. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Радиомодемы, mesh-сети и усилители»?
Чаще всего в карточках этого раздела заполнены: масса, рабочая температура, дальность, габариты, питание, шифрование, артикул производителя, скорость передачи. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
