Радиомодем WDS DDL-HH/DDL-BP, носимое/ранцевое
WDS (Shenzhen Sinosun) · Китай под заказ
WDS DDL-HH/DDL-BP

Радиомодем WDS DDL-HH/DDL-BP, носимый и ранцевый, mesh

Носимый (2–5 Вт на тракт) и ранцевый (10–20 Вт) mesh-радиомодемы серии DDL со встроенной батареей 77,7 или 114 Вт·ч: до 70 Мбит/с, сеть до 8 узлов, разъёмы TNC.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
WDS DDL-HH/DDL-BP
Производитель
WDS (Shenzhen Sinosun), Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: пропускная способность, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Радиомодем WDS DDL-HH/DDL-BP, носимый и ранцевый, mesh — питание носимый: 12–36 В; ранцевый: 18–32 В; встроенная батарея 11,1 В, 77,7 или 114 Вт·ч, степень защиты IP66 (IP67/IP68 под заказ), исполнение носимое/ранцевое. Прочее: рабочая температура −40…+80 °C. Производитель — WDS (Shenzhen Sinosun), Китай; раздел каталога — радиомодемы, mesh-сети и усилители.

Характеристики

Исполнение
носимое/ранцевое
Рабочая температура
−40…+80 °C
Степень защиты
IP66 (IP67/IP68 под заказ)
Диапазон VHF и UHF
360–450, 450–550, 570–700, 800–950 МГц; под заказ 225–400, 225–678, 320–470 МГц
Диапазон L
1,0–1,2, 1,1–1,3, 1,3–1,5, 1,5–1,7, 1,6–1,8 ГГц; под заказ 1,0–1,5, 1,1–1,6, 1,2–1,7, 1,3–1,8, 1,6–2,3, 1,7–2,4, 1,8–2,5 ГГц
Диапазон S
2,0–2,2, 2,2–2,4, 2,3–2,5, 2,5–2,7, 2,7–2,9, 3,2–3,4, 3,4–3,6, 3,6–3,8 ГГц; под заказ 1,9–2,7, 2,0–2,7, 2,1–2,7, 2,7–3,6 ГГц
Диапазон C
4,4–5,0, 5,25–5,85 ГГц; под заказ 4,2–5,2, 5,5–6,0, 6,4–7,2 ГГц
Установка
носимое или ранцевое
Радиоплатформа
SDR на AD9363/AD9361 с ПЛИС Zynq 7Z020
Модуляция
TD-COFDM, BPSK/QPSK/16QAM/64QAM, адаптивная
MIMO
2×2, пространственно-временное кодирование, формирование луча
Полоса канала
1,25–20 МГц; узкополосный режим 250 кГц, 500 кГц, 1 МГц
Скорость передачи
до 70 Мбит/с в канале 20 МГц; 50–1000 кбит/с в узкополосном режиме
Сеть
mesh без центрального узла, до 8 узлов, многопролётная ретрансляция
Задержка на пролёт
в среднем 6 мс (канал 20 МГц)
Шифрование
AES-128/256, DES
Интерфейсы
Ethernet 100/1000BaseT, RS232, UART, S.Bus; прозрачная передача MAVLink
Мощность передатчика
носимый: 2, 4 или 5 Вт на тракт × 2; ранцевый: 10 или 20 Вт × 2
Питание
носимый: 12–36 В; ранцевый: 18–32 В; встроенная батарея 11,1 В, 77,7 или 114 Вт·ч
Габариты и масса
носимый: 190 × 68 × 38 мм, 769 г с батареей 77,7 Вт·ч; 260 × 68 × 38 мм, 1,04 кг с батареей 114 Вт·ч
Антенные разъёмы
2 × TNC

Описание

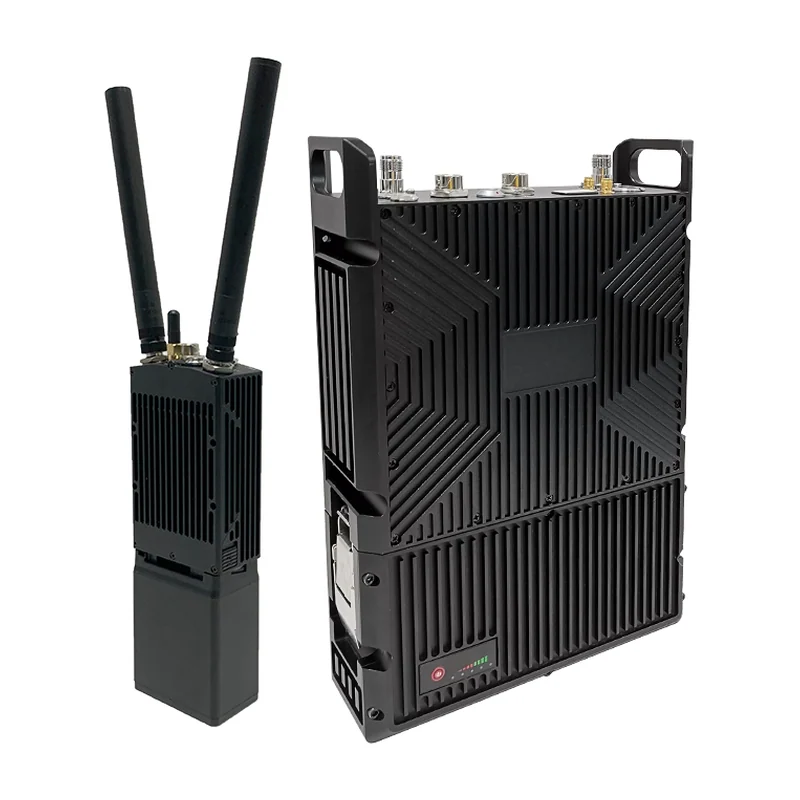

Наземные узлы сети DDLmesh: носимый DDL-HH на 2, 4 или 5 Вт на тракт и ранцевый DDL-BP на 10 или 20 Вт. Радиочасть та же, что у бортовых модулей серии: TD-COFDM до 64QAM, MIMO 2×2, полоса 1,25–20 МГц, до 70 Мбит/с, сеть до 8 узлов с ретрансляцией и задержкой около 6 мс на пролёт.

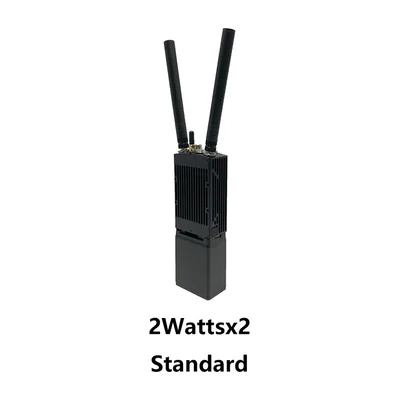

Носимый блок со встроенной батареей 11,1 В на 77,7 Вт·ч весит 769 г при габаритах 190 × 68 × 38 мм, с батареей 114 Вт·ч — 1,04 кг; есть четырёхдиапазонная версия и версия с маршрутизацией через 5G. От внешнего источника носимые питаются от 12–36 В, ранцевые — от 18–32 В; на 20 Вт × 2 ток в передаче доходит до 6–7 А при 24 В.

Такой узел несёт оператор или ставят на точку как ретранслятор между станцией и аппаратом за рельефом. Антенны — на разъёмах TNC, к планшету подключаются по Ethernet, Bluetooth или Wi-Fi. Корпус IP66, −40…+80 °C.

Характеристики приведены по данным производителя: страница модели ↗
