Модуль телеметрии Link800 для БПЛА, 840 МГц, до 3 Вт, −131 дБм, 5 г
Оригинальное название: Interstellar Link800
Встраиваемый SMD-радиомодем для канала телеметрии и управления: 840,5–845 МГц, мощность от 50 мВт до 3 Вт, скорость 250 кбит/с, дальность больше 80 км.
- Артикул
- Link800
- Производитель
- Interstellar (Aero-Radio), Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: пропускная способность — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Модуль телеметрии Link800 для БПЛА, 840 МГц, до 3 Вт, −131 дБм, 5 г — диапазон частот 840,5–845 МГц, дальность более 80 км (высота 250 м), интерфейс UART LVTTL/LVCMOS, 2,4–115,2 кбит/с. Из остального: питание 3,3 В. Прочее: масса около 5 г, габариты 33 × 26,5 × 3,2 мм, рабочая температура −40…+85 °C. Производитель — Interstellar (Aero-Radio), Китай; раздел каталога — радиомодемы, mesh-сети и усилители.
Характеристики
- Диапазон частот
- 840,5–845 МГц
- Мощность передатчика
- 50 мВт – 1,5 Вт, максимум 3 Вт
- Скорость передачи
- 250 кбит/с
- Чувствительность
- до −131 дБм (заказное исполнение)
- Дальность
- более 80 км (высота 250 м)
- Режимы
- фиксированная частота, FHSS, FHDS
- Интерфейс
- UART LVTTL/LVCMOS, 2,4–115,2 кбит/с
- Антенный разъём
- U.FL/IPEX
- Питание
- 3,3 В
- Корпус
- SMD
- Габариты
- 33 × 26,5 × 3,2 мм
- Масса
- около 5 г
- Рабочая температура
- −40…+85 °C
Описание

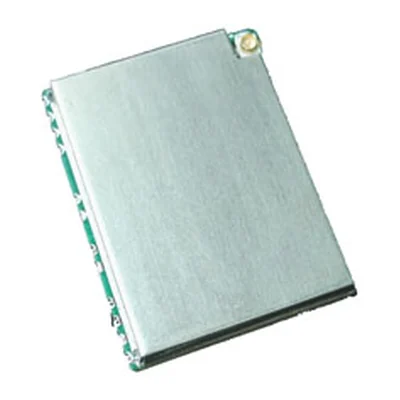

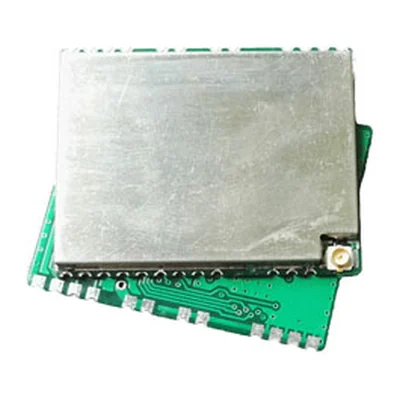

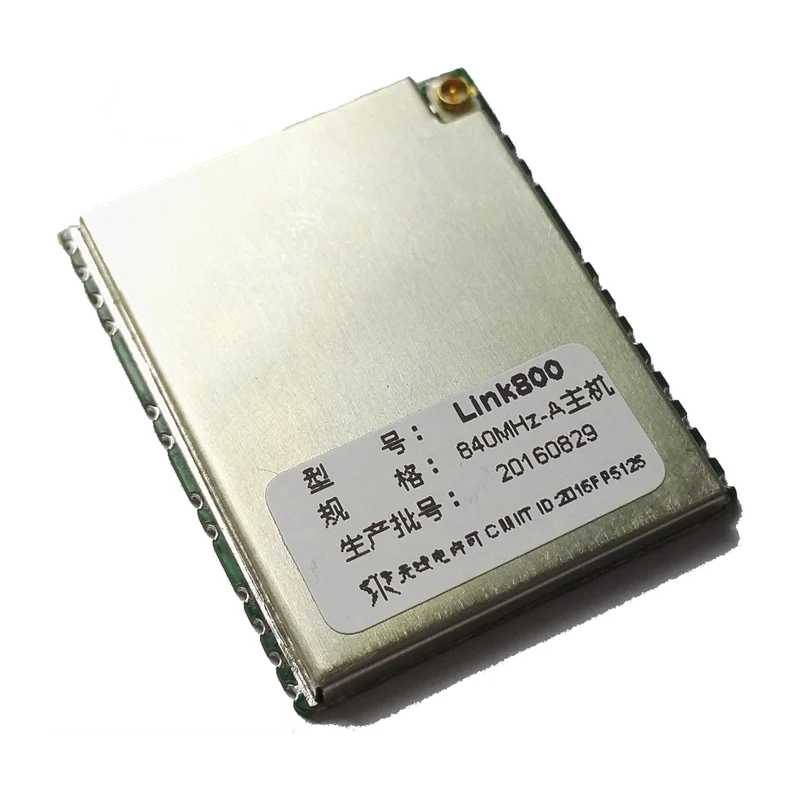

Link800 — встраиваемый радиомодем для канала телеметрии и управления беспилотника, выполненный как SMD-модуль 33×26,5×3,2 мм массой около 5 г. Радиочасть построена на 60-нм КМОП-микросхеме, модуль рассчитан на пайку в плату автопилота или бортового компьютера. Антенна подключается к разъёму U.FL/IPEX.
Модуль работает в диапазоне 840,5–845 МГц, выделенном в Китае для управления беспилотниками, и имеет сертификат типа MIIT. Для работы в других странах разрешённость частот нужно проверять по местным правилам. Режимы — фиксированная частота, скачкообразная перестройка частоты (FHSS) и гибрид с расширением спектра (FHDS). Связь — точка-точка или точка-многоточка, с временным разделением каналов STDMA, помехоустойчивым кодированием FEC и адаптивным выбором скорости.
Мощность передатчика — от 50 мВт до 1,5 Вт в обычном режиме, максимум 3 Вт. Скорость — 250 кбит/с с прозрачной передачей данных. Чувствительность в заказном исполнении — до −131 дБм, избирательность по соседнему каналу и подавление гармоник — лучше 60 дБ. Дальность «земля — воздух» при высоте полёта 250 м — более 80 км. Производитель пишет, что при передаче больше 2 Вт модуль потребляет менее 5 Вт, в режиме приёма — 200 мВт, в среднем — меньше 1 Вт.
Обмен с хостом — по последовательному порту с уровнями LVTTL/LVCMOS на скорости от 2,4 до 115,2 кбит/с. Питание — 3,3 В, рабочая температура — от −40 до +85 °C, влажность — до 95 % без конденсата, расчётная наработка на отказ — более 100 000 часов. Производитель публикует даташит в PDF.
Характеристики приведены по данным производителя: страница модели ↗
