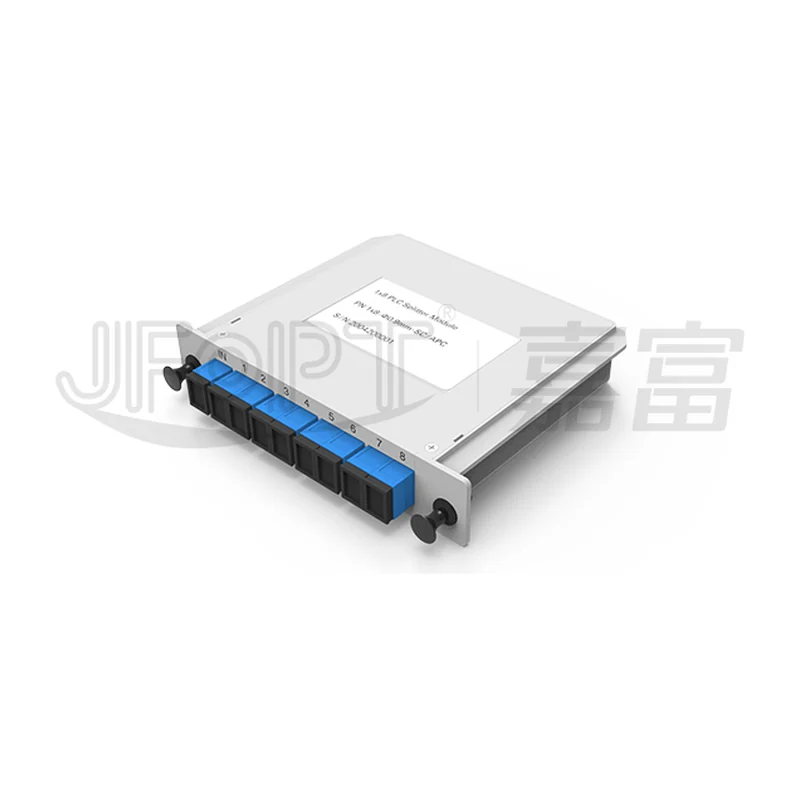

Планарный делитель PLC 1×N JFOPT JFOD-OSP-PLCI1N в кассете LGX с адаптерами SC

Делитель PLC в выдвижной кассете под установку в 19-дюймовый кросс: адаптеры SC выведены на лицевую панель, коммутация без разделки пигтейлов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: JFOD-OSP-PLCI1N
Производитель: JFOPT, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: число волокон, вносимые потери — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип изделия: планарный делитель PLC 1×N в кассете LGX
Коэффициент деления: 1×2, 1×4, 1×8, 1×16, 1×32, 1×64
Рабочий диапазон длин волн: от 1260 до 1650 нм
Длины волн измерения: 1310 и 1550 нм
Вносимые потери (Grade P): 1×2 — не более 3,8 дБ; 1×4–7,2 дБ; 1×8–10,3 дБ; 1×16–13,5 дБ; 1×32–16,7 дБ; 1×64–20,4 дБ
Неравномерность деления: от не более 0,6 дБ (1×2) до не более 2,0 дБ (1×64)
Поляризационные потери: от не более 0,25 дБ до не более 0,35 дБ
Обратное отражение: UPC — не менее 50 дБ; APC — не менее 60 дБ
Направленность: не менее 55 дБ
Тип волокна: G657A1
Тип разъёма: адаптеры SC на лицевой панели; полировка UPC или APC
Габариты кассеты: 130×100×25 мм (1×2–1×8); 130×100×50 мм (1×16); 130×100×102 мм (1×32); 130×100×206 мм (1×64)
Дополнительные потери: 0,4 дБ на разъём и 0,2 дБ на адаптер
Рабочая температура: от -40 до +85 °C
Температура хранения: от -40 до +85 °C

Описание

Планарный делитель на кварцевой подложке в кассетном исполнении. В отличие от корпуса с пигтейлами, здесь входной и выходные порты выведены адаптерами SC на лицевую панель кассеты, а кассета устанавливается в 19-дюймовый кросс. Такое исполнение выбирают на узлах, где схема деления периодически перестраивается: подключение выполняется обычными шнурами, укладывать и защищать пигтейлы не нужно.

Оптические параметры совпадают с остальной серией PLC. Диапазон длин волн от 1260 до 1650 нм, измерения на 1310 и 1550 нм. Вносимые потери по Grade P: не более 3,8 дБ для 1×2, 7,2 дБ для 1×4, 10,3 дБ для 1×8, 13,5 дБ для 1×16, 16,7 дБ для 1×32 и 20,4 дБ для 1×64. Неравномерность деления от 0,6 до 2,0 дБ, направленность не менее 55 дБ, поляризационные потери до 0,35 дБ.

Потери указаны для изделия без разъёмов: каждый разъём добавляет 0,4 дБ, каждый адаптер — ещё 0,2 дБ. Для кассетного исполнения это существенно, поскольку тракт проходит через адаптер на панели. Габариты кассеты зависят от схемы деления: 130×100×25 мм для схем до 1×8, 130×100×50 мм для 1×16, 130×100×102 мм для 1×32 и 130×100×206 мм для 1×64 — под большие схемы нужно заранее проверять свободное место в кроссе. Волокно G657A1, рабочая температура и температура хранения от -40 до +85 °C.

Характеристики приведены по данным производителя: страница модели ↗
