Планарный делитель PLC 1×N JFOPT JFOD-OSP-PLCB1N в стальной трубке

Самое компактное исполнение делителя PLC — в стальной трубке с выводами голым волокном. Заваривается в сплайс-кассету муфты, где нет места под корпус.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: JFOD-OSP-PLCB1N
Производитель: JFOPT, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: тип разъёма, число волокон, вносимые потери — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип изделия: планарный делитель PLC 1×N в стальной трубке, выводы голым волокном
Коэффициент деления: 1×2, 1×4, 1×8, 1×16, 1×32, 1×64
Рабочий диапазон длин волн: от 1260 до 1650 нм
Длины волн измерения: 1310 и 1550 нм
Вносимые потери (Grade P): 1×2 — не более 3,8 дБ; 1×4–7,2 дБ; 1×8–10,3 дБ; 1×16–13,5 дБ; 1×32–16,7 дБ; 1×64–20,4 дБ
Неравномерность деления: от не более 0,6 дБ (1×2) до не более 2,0 дБ (1×64)
Поляризационные потери: от не более 0,25 дБ до не более 0,35 дБ
Обратное отражение: UPC — не менее 50 дБ; APC — не менее 60 дБ
Направленность: не менее 55 дБ
Тип волокна: G657A1, голое волокно 250 мкм
Длина выводов: 1,5 м на входе и на выходах
Габариты: 40×4×4 мм (1×2–1×8); 60×7×4 мм (1×16, 1×32); 60×12×4 мм (1×64)
Дополнительные потери: 0,4 дБ на каждый установленный разъём
Рабочая температура: от -40 до +85 °C
Температура хранения: от -40 до +85 °C

Описание

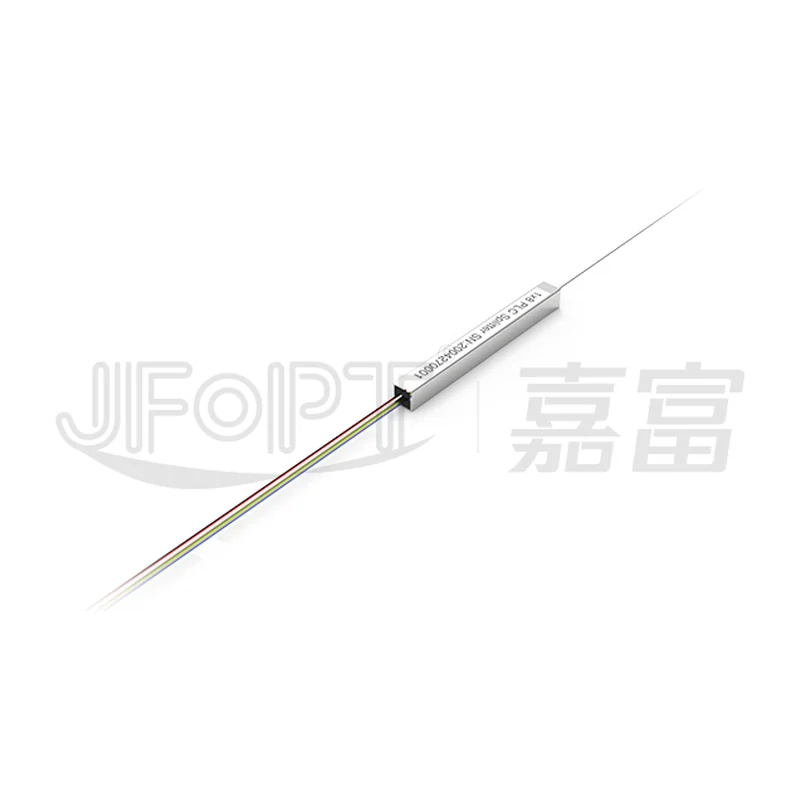

Планарный делитель в миниатюрном исполнении: схема помещена в стальную трубку, входные и выходные волокна выведены голым волокном диаметром 250 мкм длиной по 1,5 м. Такое исполнение применяют, когда в муфте или распределительной коробке нет места под корпусной делитель: трубка укладывается в сплайс-кассету, а выводы завариваются напрямую в общий сросток.

Оптические параметры те же, что у корпусных исполнений серии: диапазон от 1260 до 1650 нм, измерения на 1310 и 1550 нм, вносимые потери по Grade P не более 3,8 дБ для 1×2, 7,2 дБ для 1×4, 10,3 дБ для 1×8, 13,5 дБ для 1×16, 16,7 дБ для 1×32 и 20,4 дБ для 1×64. Неравномерность деления от 0,6 до 2,0 дБ, направленность не менее 55 дБ, обратное отражение не менее 50 дБ для UPC и не менее 60 дБ для APC.

Габариты трубки — 40×4×4 мм для схем до 1×8, 60×7×4 мм для 1×16 и 1×32, 60×12×4 мм для 1×64. Ограничение исполнения очевидно: голое волокно требует сварки и аккуратной укладки, изделие не рассчитано на многократный демонтаж, а любая ошибка при разделке означает замену делителя целиком. Волокно G657A1, рабочая температура и температура хранения от -40 до +85 °C.

Характеристики приведены по данным производителя: страница модели ↗
