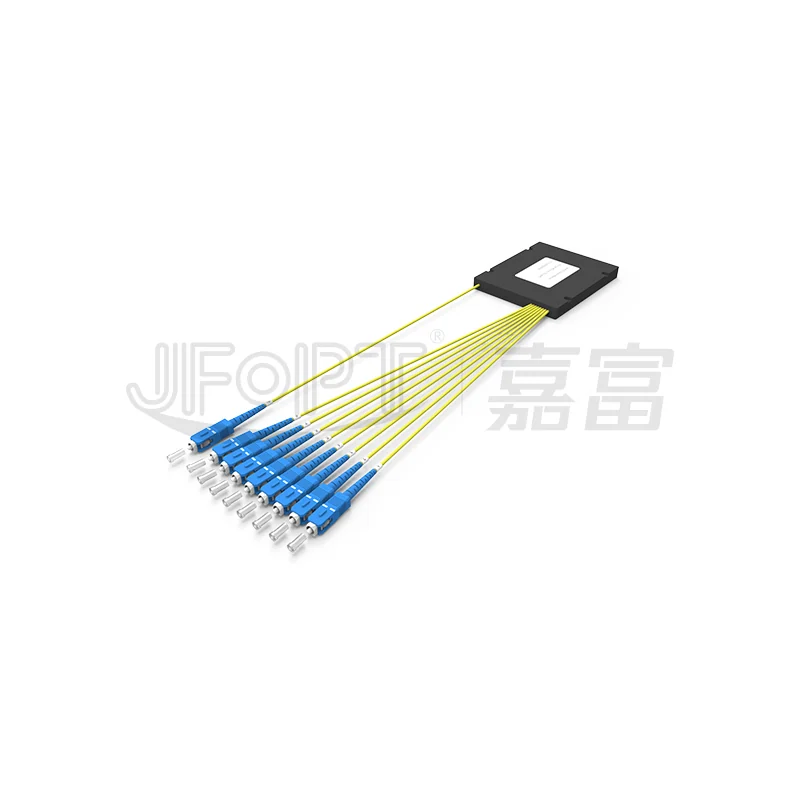

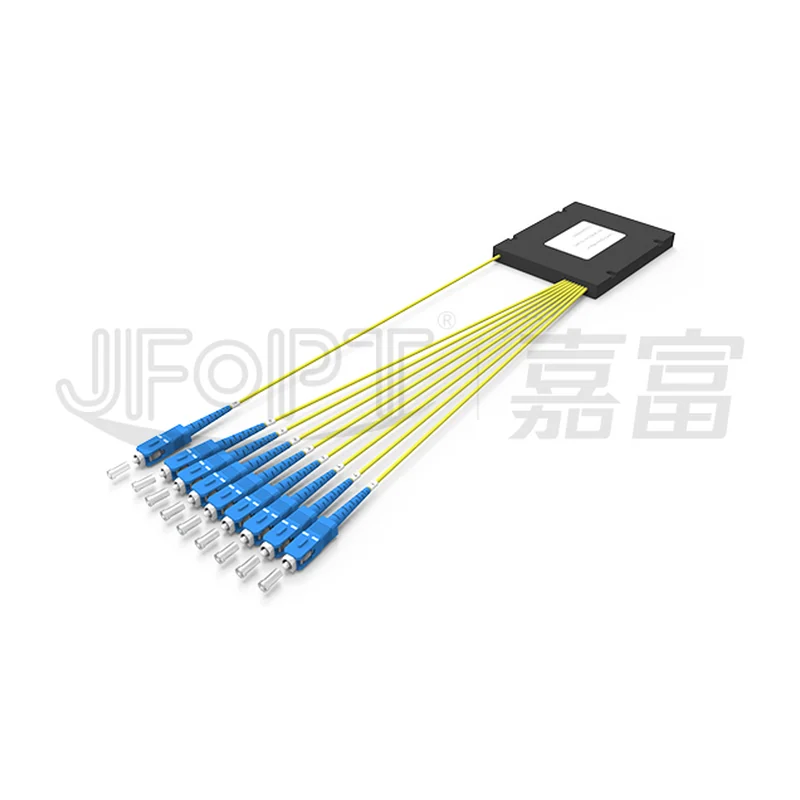

Планарный делитель PLC 1×N JFOPT JFOD-OSP-PLCA1N в корпусе ABS

Самое ходовое исполнение делителя PLC — в пластиковом корпусе с пигтейлами. Ставится в оптические муфты, кроссы и распределительные коробки сетей PON.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: JFOD-OSP-PLCA1N
Производитель: JFOPT, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Чего в карточке нет: число волокон, вносимые потери — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип изделия: планарный делитель PLC 1×N в корпусе ABS
Коэффициент деления: 1×2, 1×4, 1×8, 1×16, 1×32, 1×64
Рабочий диапазон длин волн: от 1260 до 1650 нм
Длины волн измерения: 1310 и 1550 нм
Вносимые потери (Grade P): 1×2 — не более 3,8 дБ; 1×4–7,2 дБ; 1×8–10,3 дБ; 1×16–13,5 дБ; 1×32–16,7 дБ; 1×64–20,4 дБ
Неравномерность деления: от не более 0,6 дБ (1×2) до не более 2,0 дБ (1×64)
Поляризационные потери: от не более 0,25 дБ до не более 0,35 дБ
Обратное отражение: UPC — не менее 50 дБ; APC — не менее 60 дБ
Направленность: не менее 55 дБ
Тип волокна: G657A1
Пигтейлы: оболочка 2,0 или 3,0 мм, длина 1,5 м
Тип разъёма: SC, FC, LC, ST; полировка UPC или APC
Габариты: 100×80×10 мм (1×2–1×8); 120×80×18 мм (1×16, 1×32); 140×115×18 мм (1×64)
Дополнительные потери: 0,4 дБ на каждый установленный разъём
Рабочая температура: от -40 до +85 °C
Температура хранения: от -40 до +85 °C

Описание

Планарный делитель на кварцевой подложке для сетей PON: делит оптическую мощность одного входа на несколько выходов с равномерным распределением по портам. Исполнение в корпусе ABS — самое распространённое: корпус защищает планарную схему и места сварки, ставится в оптические муфты, распределительные коробки и кроссы без дополнительной оснастки.

Рабочий диапазон длин волн от 1260 до 1650 нм перекрывает все планы PON, измерения нормируются на 1310 и 1550 нм. Вносимые потери по классу Grade P: не более 3,8 дБ для 1×2, 7,2 дБ для 1×4, 10,3 дБ для 1×8, 13,5 дБ для 1×16, 16,7 дБ для 1×32 и 20,4 дБ для 1×64. Неравномерность деления между портами растёт от 0,6 дБ на 1×2 до 2,0 дБ на 1×64, поляризационные потери — от 0,25 до 0,35 дБ, направленность не менее 55 дБ.

Важная оговорка производителя: приведённые потери указаны для изделия без разъёмов, каждый установленный разъём добавляет 0,4 дБ. При расчёте бюджета линии это нужно учитывать отдельно, иначе на схеме 1×32 расхождение с паспортом составит почти дециБел. Волокно G657A1, входной и выходной пигтейлы в оболочке 2,0 или 3,0 мм длиной 1,5 м, разъёмы SC, FC, LC или ST с полировкой UPC или APC. Рабочая температура и температура хранения от -40 до +85 °C.

Характеристики приведены по данным производителя: страница модели ↗
