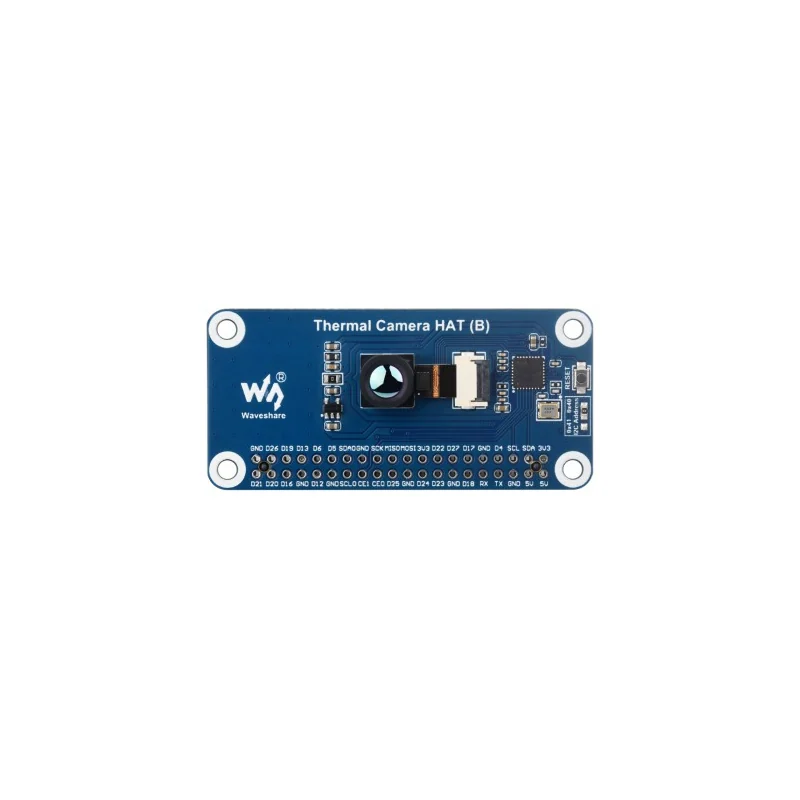

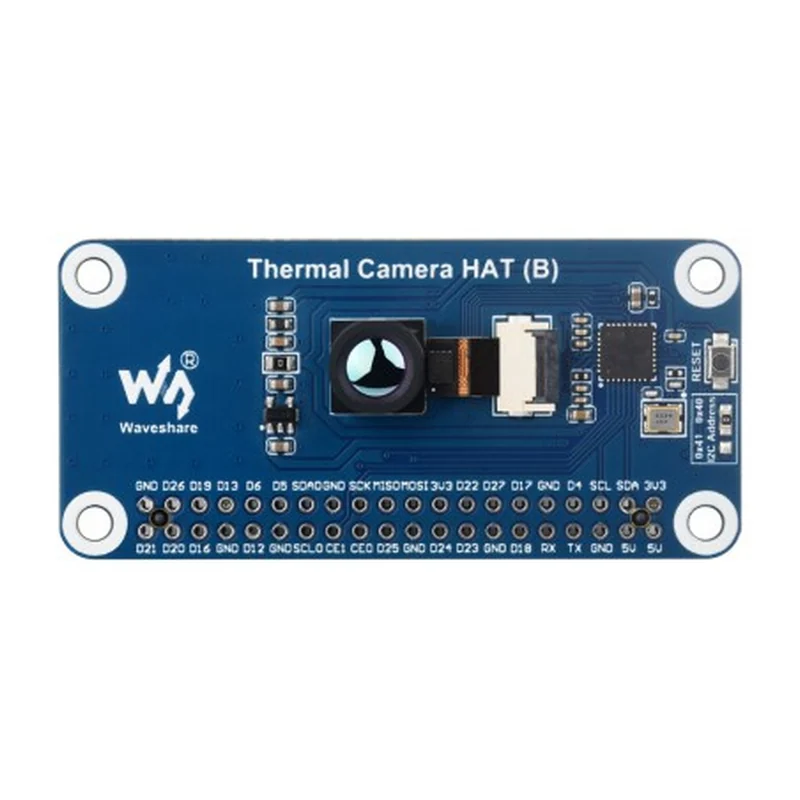

Тепловизионный модуль Waveshare Long-wave IR Thermal Imaging Camera HAT (B) For Raspberry Pi
Waveshare · Китай под заказ
Long-wave IR Thermal Imaging Camera HAT (B) For Raspberry Pi

Тепловизионный модуль Waveshare HAT (B) для Raspberry Pi, LWIR, 45°

Оригинальное название: Long-wave IR Thermal Imaging Camera HAT (B) For Raspberry Pi

Тепловизионный модуль-HAT для Raspberry Pi с матрицей 80×62 точки и полем зрения 45° по горизонтали: разъём GPIO на 40 контактов, питание 5 В, ток 20 мА.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Long-wave IR Thermal Imaging Camera HAT (B) For Raspberry Pi
Производитель
Waveshare, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: шаг пикселя, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Питание
5 В
Рабочий ток
20 мА при 5 В
Рабочая температура
−40…+85 °C
Угол обзора
56° × 45° × 34° (по диагонали, горизонтали, вертикали), базовое исполнение
Габариты
65 × 30,5 мм
Разрешение
80×62

Описание

Тепловизионный модуль в формате HAT для Raspberry Pi: матрица 80×62 точки, поле зрения 56° по диагонали, 45° по горизонтали и 34° по вертикали, стандартный разъём GPIO на 40 контактов. Существует и исполнение на 90°. Питание 5 В при токе 20 мА, плата 65 × 30,5 мм, рабочий диапазон −40…+85 °C.

Разрешение 80×62 — это класс датчиков присутствия и контроля температуры, а не тепловизора для съёмки: человека в комнате или перегрев узла модуль покажет, деталей на расстоянии — нет. Для полезной нагрузки БПЛА берут ядра от 256×192 и выше.

Waveshare публикует к модулю схемы подключения, примеры кода и образы системы — это сокращает путь до работающего стенда. NETD в данных производителя не указан, поэтому порог различимой разницы температур проверяют на макете.

Характеристики приведены по данным производителя: страница модели ↗
