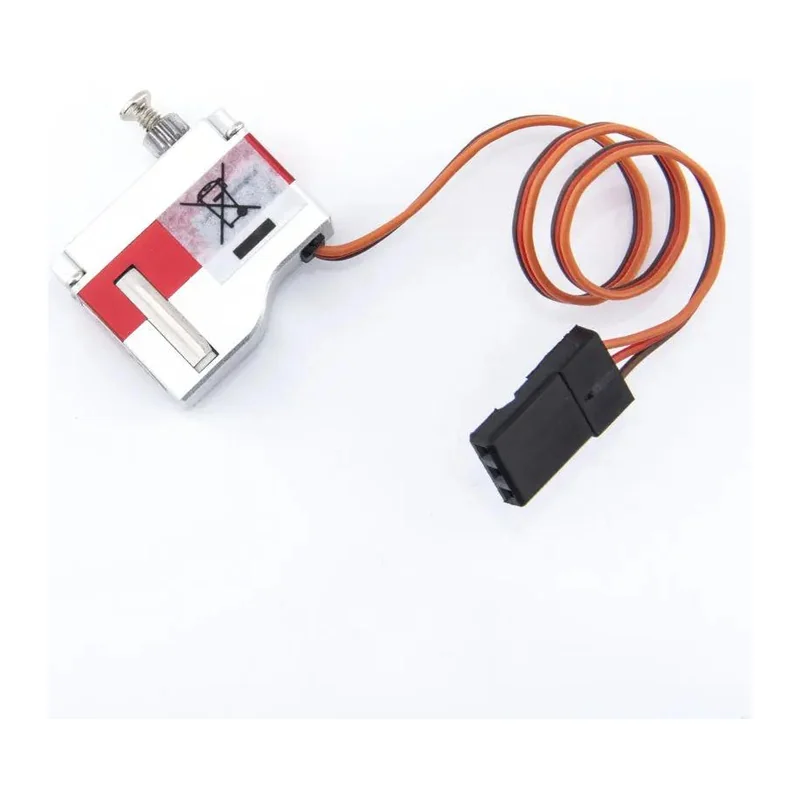

Микросервопривод KST X06N V6.0, толщина 7 мм, без ушек, 1,8 кг·см, 0,07 с/60°
KST · Китай под заказ
X06N V6.0

Микросервопривод KST X06N V6.0, без ушек, 1,8 кг·см при 8,4 В, 6 г

Сверхтонкий микропривод массой 6 г под вклейку — для крыльев и отсеков, где нет места даже под монтажные ушки.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X06N V6.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Сервоприводы: подбор по моменту»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
0,8 кг·см при 3,8 В; 1,5 кг·см при 6,0 В; 1,8 кг·см при 8,4 В (момент заклинивания)
Момент номинальный
4 Н·см при 6,0 В
Скорость
0,12 с/60° при 3,8 В; 0,08 с/60° при 6,0 В; 0,07 с/60° при 8,4 В (без нагрузки)
Скорость номинальная
0,20 с/60° при 6,0 В
Питание
3,8–8,4 В постоянного тока
Масса
6 г ± 10 %
Габариты
20 × 7 × 16,6 мм ± 0,2 мм
Тип двигателя
безъякорный (безжелезный) коллекторный
Подшипники
1 шариковый
Угол поворота
± 60°, всего 120°
Ток при заклинивании
0,58 А при 6,0 В
Ток при номинальной нагрузке
0,22 А при 6,0 В
Корпус
алюминиевый сплав 6061
Рабочая температура
−10…+65 °C
Исполнение
без монтажных ушек, установка на клей
Комплектация
4 качалки, винт качалки, 4 винта крепления
Совместимая батарея
2S (расчёт по питанию 3,8–8,4 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Угловая скорость
857 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
300 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
2,6 Вт (расчёт по моменту и скорости поворота)

Описание

X06N V6.0 — исполнение микропривода X06 без монтажных ушек: приклеивается непосредственно к конструкции модели. Корпус из алюминиевого сплава 6061 толщиной 7 мм, габариты 20 × 7 × 16,6 мм, масса 6 г.

Момент заклинивания составляет 0,8 кг·см при 3,8 В, 1,5 кг·см при 6,0 В и 1,8 кг·см при 8,4 В; скорость без нагрузки — 0,12, 0,08 и 0,07 с/60° соответственно. Номинальный момент при 6,0 В — 4 Н·см при номинальной скорости 0,20 с/60°. Ток при заклинивании 0,58 А, при номинальной нагрузке 0,22 А (при 6,0 В).

Двигатель безъякорный, выходной вал на одном шарикоподшипнике, штатный ход ± 60°, рабочий диапазон температур −10…+65 °C. Металлический корпус служит теплоотводом, что важно при частых перекладках на малых плечах.

Характеристики приведены по данным производителя: страница модели ↗
