Полётный контроллер HAKRC PlatFly H7, Pixhawk FMUv6C, STM32H743 и двойной IMU

Автопилот стандарта Pixhawk FMUv6C на STM32H743 с сопроцессором STM32F103, двойным резервированным IMU, 16 выходами PWM и двумя CAN FD; масса 58 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: PlatFly H7 FC
Производитель: HAKRC, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: монтажные отверстия — пришлём по запросу.

Входит в подборку «Полётные контроллеры: подбор по резервированию»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер HAKRC PlatFly H7, Pixhawk FMUv6C, STM32H743 и двойной IMU — процессор STM32H743 (сопроцессор STM32F103), гироскоп ICM-42688-P и BMI088 (двойное резервирование), барометр BMP581. Из остального: выходы PWM 16 (8 IO + 8 FMU). Прочее: масса 58 г, габариты 78,5×48,2×15 мм, рабочая температура −40…+85 °C. Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор: STM32H743 (сопроцессор STM32F103)
Гироскоп: ICM-42688-P и BMI088 (двойное резервирование)
Барометр: BMP581
Выходы PWM: 16 (8 IO + 8 FMU)
Порты CAN FD: 2
Порты GPS: 2
Прошивка: PX4, ArduPilot
Напряжение модуля питания: 4,75–5,70 В
Габариты: 78,5×48,2×15 мм
Масса: 58 г
Рабочая температура: −40…+85 °C
Накопитель: Слот TF-карты

Описание

Полётный контроллер построен по архитектуре Pixhawk FMUv6C. Основной процессор — STM32H743 с блоком двойной точности с плавающей запятой, дополнительно установлен сопроцессор STM32F103.

Инерциальная часть резервирована: два модуля, ICM-42688-P и BMI088, разведены по независимым шинам и доменам питания. Барометр BMP581, есть электронный компас. IMU установлен на внутреннем демпфере и снабжён системой термостатирования, снимающей влияние температуры окружающей среды.

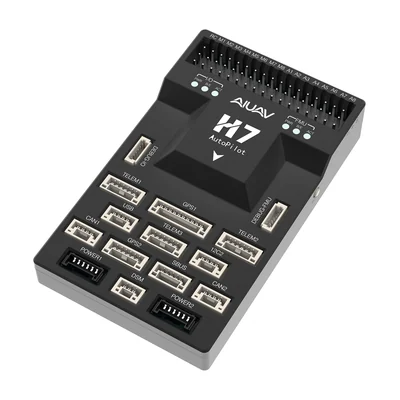

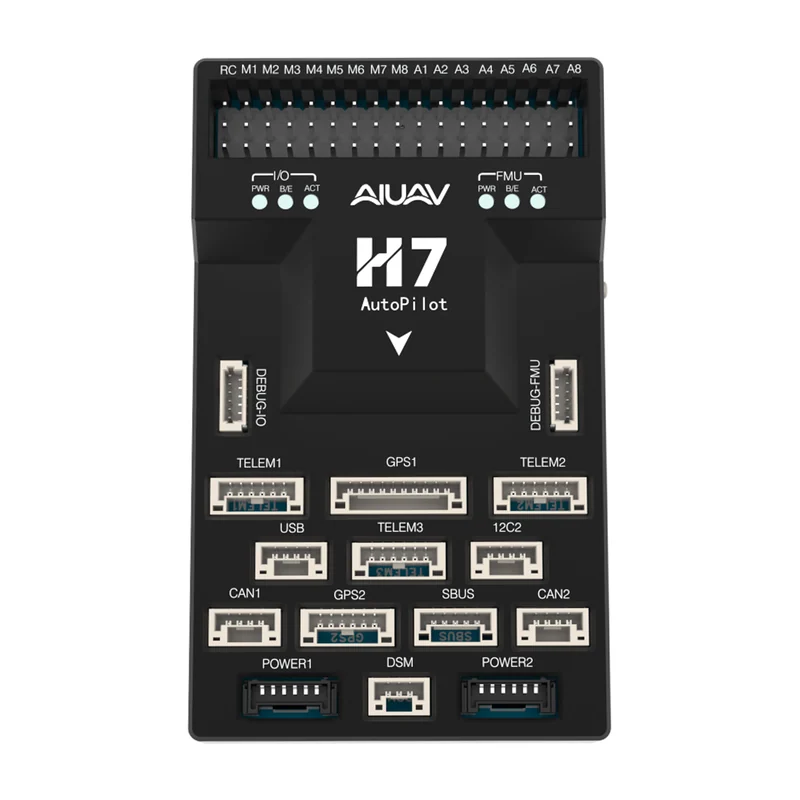

Интерфейсы: 16 выходов PWM (8 с блока IO и 8 с FMU), три телеметрических порта, два GPS, два CAN FD, входы RC IN и SBUS, отладочные порты FMU и IO, слот TF-карты и два разъёма USB — Type-C и JST GH1.25. Все интерфейсы защищены от электростатических разрядов, поддерживается автоматическое переключение между двумя источниками питания.

Рабочее напряжение модуля питания 4,75–5,70 В, USB — 4,75–5,25 В, вход серво до 12,5 В. Корпус 78,5×48,2×15 мм, масса 58 г, диапазон рабочих и складских температур от −40 до +85 °C. Совместим с открытыми прошивками PX4 и ArduPilot.

Характеристики приведены по данным производителя: страница модели ↗
