Полётный контроллер HAKRC F405 WING 12S для самолёта, 2S–12S, 11 выходов PWM

Name: Полётный контроллер HAKRC F405 WING 12S для самолёта, 2S–12S, 11 выходов PWM
Brand: HAKRC
SKU: F405 WING 12S Fixed Wing

Оригинальное название: F405 WING 12S Fixed Wing

Контроллер для самолётов и VTOL на STM32F405RGT6 с ICM-42688-P, питанием 2S–12S и тремя мощными BEC; плата 54,1×91,7 мм, масса 51,54 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: F405 WING 12S Fixed Wing
Производитель: HAKRC, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: монтажные отверстия — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер HAKRC F405 WING 12S для самолёта, 2S–12S, 11 выходов PWM — процессор STM32F405RGT6, гироскоп ICM-42688-P, барометр SPL06. Из остального: OSD AT7456E. Прочее: масса 51,54 г, габариты 54,1×91,7 мм, высота сборки 17 мм. Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор: STM32F405RGT6
Гироскоп: ICM-42688-P
Барометр: SPL06
OSD: AT7456E
Число банок: 2S–12S LiPo
Порты UART: до 6
Выходы PWM: 11 (1–8 с цифровыми протоколами)
Чёрный ящик: карта microSD
BEC: 5 В/5 А; 12 В/4 А или 24 В/3 А; 5 В/10 А
Прошивка: INAV 7.1.2, цель HAKRCF405WING
Габариты: 54,1×91,7 мм, высота сборки 17 мм
Масса: 51,54 г

Описание

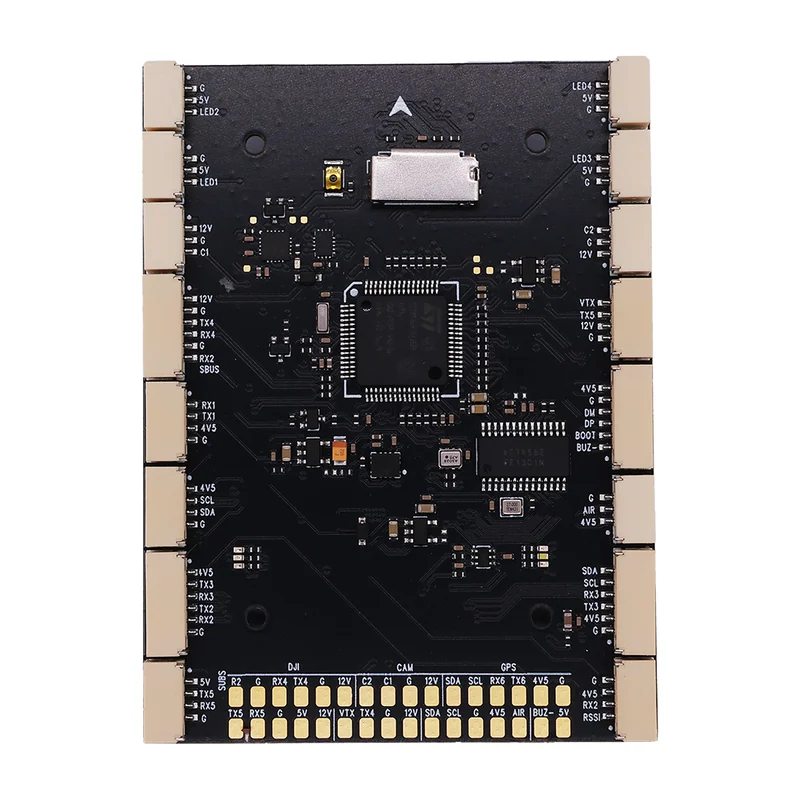

Контроллер для самолётных и конвертопланных схем: плата 54,1×91,7 мм, высота сборки 17 мм, масса 51,54 г. Процессор STM32F405RGT6, инерциальный модуль ICM-42688-P, барометр SPL06, чип OSD AT7456E, внешняя карта microSD под логи.

Входное напряжение 2S–12S LiPo. Стабилизаторов три: BEC1 на 5 В/5 А, BEC2 на 12 В/4 А или 24 В/3 А, BEC3 на 5 В/10 А с переключением на 6 В/8 А или 7,2 В/10 А перемычками. Коэффициент датчика тока 70, смещение 20, коэффициент напряжения 160.

Выведено до шести портов UART и одиннадцать выходов PWM: каналы 1–8 работают и с PWM, и с цифровыми протоколами, каналы 9–11 — только PWM. Поддерживаются аналоговый и цифровой датчики воздушной скорости и RSSI, разъёмы приёмника и телеметрии имеют фиксацию от выпадения на высокой скорости.

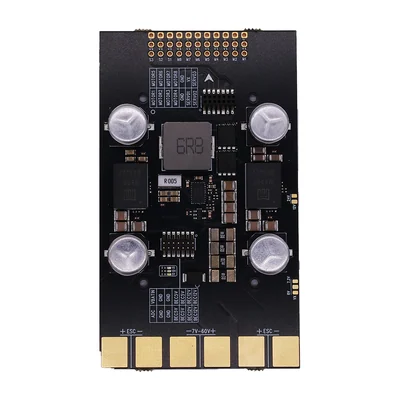

Плата контроллера шестислойная с медью 1 унция, силовая — четырёхслойная с медью 2 унции. Предусмотрены два входа камер C1/C2 с переключением тумблером USER (по умолчанию C2), четыре канала светодиодной ленты и отдельная площадка под зуммер. Прошивка — INAV 7.1.2, цель HAKRCF405WING; из приёмников заявлены SBUS, DBUS, WBUS, iBUS и CRSF.

Характеристики приведены по данным производителя: страница модели ↗
