Полётный контроллер CUAV 7-Nano V2 Controller
CUAV · Китай под заказ
CUAV 7-Nano V2 Controller

Полётный контроллер CUAV 7-Nano V2, STM32H753, 14 выходов PWM

Компактный полётный контроллер 30,5 × 25,5 мм и 33 г на STM32H753 (480 МГц): два IMU IIM-42652 и IIM-42653, магнитометр IIS2MDCTR, Ethernet, 14 выходов PWM, 5 UART.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CUAV 7-Nano V2 Controller
Производитель
CUAV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: монтажные отверстия — пришлём по запросу.

Входит в подборку «Полётные контроллеры: подбор по резервированию»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер CUAV 7-Nano V2, STM32H753, 14 выходов PWM — процессор STM32H753, Arm Cortex-M7, 480 МГц, 2 МБ Flash, акселерометр и гироскоп IIM-42652 / IIM-42653, с резервированием, питание 4,5–5,5 В; USB 4,75–5,25 В. Из остального: магнитометр IIS2MDCTR. Прочее: масса 33 г, габариты 30,5 × 25,5 × 31,8 мм, рабочая температура −20…+85 °C. Производитель — CUAV, Китай; раздел каталога — полётные контроллеры.

Характеристики

Масса
33 г
Габариты
30,5 × 25,5 × 31,8 мм
Процессор
STM32H753, Arm Cortex-M7, 480 МГц, 2 МБ Flash
Акселерометр и гироскоп
IIM-42652 / IIM-42653, с резервированием
Магнитометр
IIS2MDCTR
Порты UART
5
Выходов PWM
14
Уровень PWM
3,3 или 5 В, переключается программно
Вход RSSI
поддерживает
Барометр
BMP581 / ICP-20100
Порты I2C
3
Шина CAN
2
Ethernet
100 Мбит/с
Питание
4,5–5,5 В; USB 4,75–5,25 В
Рабочая температура
−20…+85 °C
Комплектация
плата питания 7-Nano PDB: вход до 70 В (3–16S), датчик тока до 60 А

Описание

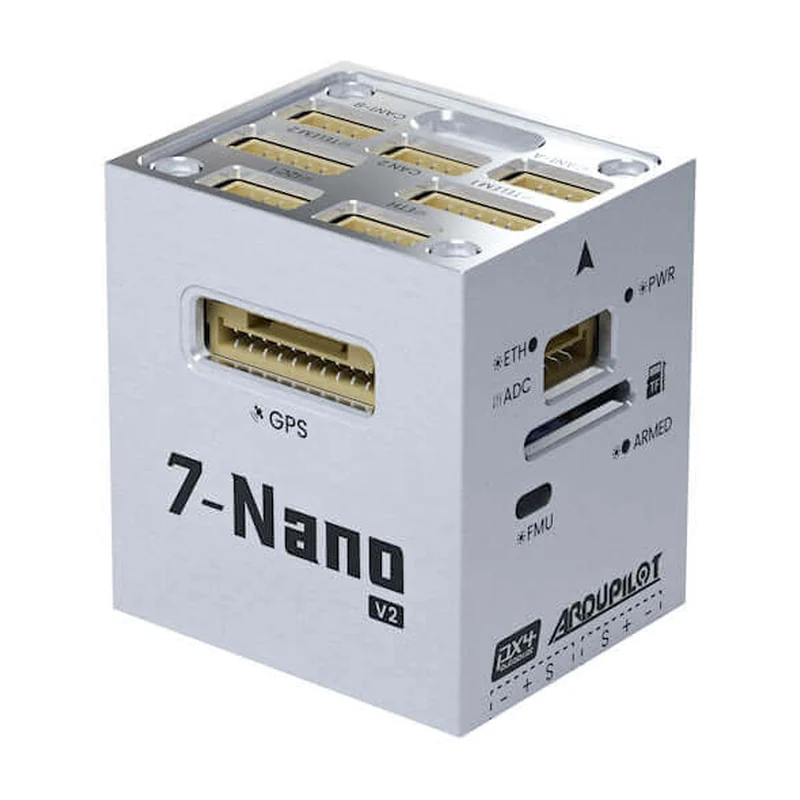

CUAV 7-Nano V2 — полётный контроллер размером с монету: 30,5 × 25,5 × 31,8 мм и 33 г, слоистая конструкция с боковым выводом проводов. Рассчитан на тесные платформы — FPV-аппараты и микро-соосные вертолёты, совместим с прошивками ArduPilot и PX4.

Процессор STM32H753 (Arm Cortex-M7, 480 МГц, 2 МБ Flash) поддерживает безопасную загрузку. Инерциальные датчики IIM-42652 и IIM-42653 работают с резервированием: при отказе одного полётный стек переключается на второй. Магнитометр IIS2MDCTR с диапазоном до ± 50 Гс, барометры BMP581 и ICP-20100, датчики тактируются от термостабилизированного генератора.

Интерфейсы: 14 выходов PWM с уровнем 3,3 или 5 В на выбор, 5 UART, 3 I2C, 2 шины CAN, Ethernet 100 Мбит/с для бортового компьютера или подвеса, слот microSD, вход RSSI. В комплекте плата распределения питания 7-Nano PDB: вход до 70 В (3–16S), датчик тока до 60 А, шесть выходов.

Характеристики приведены по данным производителя: страница модели ↗
