Полётный контроллер JIYI K3A Pro для агродронов
Полётный контроллер для сельскохозяйственных мультикоптеров с двумя GNSS-модулями и компасами, режимом AB и полётом по произвольному полигону.
- Артикул
- K3A Pro
- Производитель
- JIYI, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: процессор, гироскоп, прошивка, монтажные отверстия — пришлём по запросу.
Входит в подборку «Полётные контроллеры: подбор по резервированию»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Полётный контроллер JIYI K3A Pro для агродронов — питание 2–12S, назначение сельскохозяйственные мультикоптеры, типы рам квадрокоптер (+, X); гексакоптер (+, X, IY, соосная YI); октокоптер (+, X, V). Из остального: выходные каналы 8. Прочее: масса контроллер 56 г, GPS 45 г, светодиодный индикатор 13 г, модуль питания 39 г, рабочая температура 0…+60 °C. Производитель — JIYI, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Назначение
- сельскохозяйственные мультикоптеры
- Типы рам
- квадрокоптер (+, X); гексакоптер (+, X, IY, соосная YI); октокоптер (+, X, V)
- Выходные каналы
- 8
- Регуляторы хода
- ШИМ до 490 Гц
- Приёмник
- PPM, S.BUS
- Подключаемые устройства
- радар, RTK, канал передачи данных, расходомер
- Питание
- 2–12S
- Потребляемая мощность
- менее 2 Вт
- Точность удержания позиции
- ± 2 м по горизонтали, ± 0,8 м по вертикали
- Максимальный угол наклона
- 30°
- Максимальная скорость разворота
- 150°/с
- Максимальная вертикальная скорость
- 6 м/с
- Ветроустойчивость
- постоянный ветер — 3 балла, порывы — 4 балла
- Режимы полёта
- стабилизация, стабилизация с удержанием высоты, GPS по скорости, GPS по углу, AB, автоматический возврат, возврат при потере связи, предупреждение о низком напряжении
- Навигация
- два GNSS-модуля с магнитными компасами
- Рабочая температура
- 0…+60 °C
- Температура хранения
- −40…+60 °C
- Масса
- контроллер 56 г, GPS 45 г, светодиодный индикатор 13 г, модуль питания 39 г
- Габариты контроллера
- 53,5 × 40,0 × 21,0 мм
- Габариты GPS-модуля
- Ø63,0 × 15,0 мм
- Габариты светодиодного индикатора
- 24,0 × 24,0 × 8,0 мм
- Габариты модуля питания
- 53,5 × 34,5 × 14,5 мм
Описание
K3A Pro — полётный контроллер JIYI для опрыскивающих мультикоптеров. Он работает с квадро-, гекса- и октокоптерами, включая соосные схемы, и управляет регуляторами хода по ШИМ с частотой до 490 Гц через восемь выходных каналов.
Для обработки полей в контроллере два режима автономной работы. В режиме AB оператор задаёт с пульта точки A и B, и аппарат проходит поле параллельными галсами. Приложение строит маршрут по полигону произвольной формы и запоминает прерванный маршрут, чтобы продолжить с того же места. Курс и позицию дублируют два GNSS-модуля с магнитными компасами: отказ одного не лишает аппарат навигации.

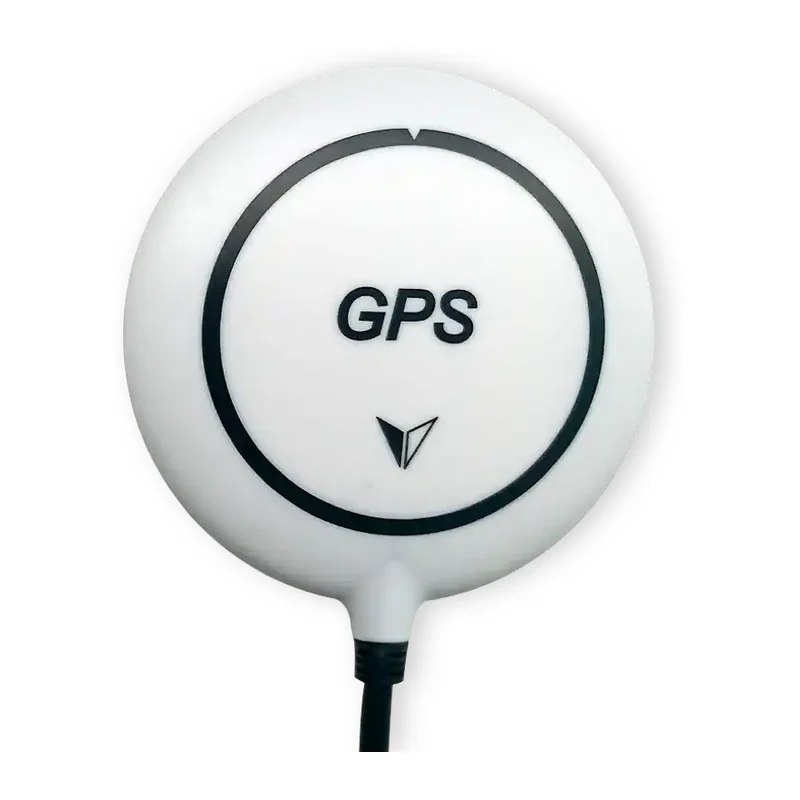

В комплект входят сам контроллер, GPS-модуль, светодиодный индикатор и модуль питания (PMU) общей массой 153 г. К контроллеру подключаются радар, RTK, канал передачи данных и расходомер. Точность удержания позиции без RTK — ± 2 м по горизонтали, поэтому для точной обработки поля RTK обычно ставят сразу.
Характеристики приведены по данным производителя: страница модели ↗
