Полётный контроллер CUAV X7+, STM32H743, три IMU
CUAV · Китай под заказ
CUAV X7+ Controller

Полётный контроллер CUAV X7+, STM32H743, три IMU

Модульный автопилот на H7 с тройным резервированием инерциальных датчиков, термостабилизацией и встроенной виброразвязкой. Модуль CORE снимается с несущей платы — совместим с X7, X7 Pro и V5+.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CUAV X7+ Controller
Производитель
CUAV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: монтажные отверстия — пришлём по запросу.

Входит в подборку «Полётные контроллеры: подбор по резервированию»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер CUAV X7+, STM32H743, три IMU — процессор STM32H743, Arm Cortex-M7, 480 МГц, 2 МБ Flash, 1 МБ RAM, питание 4,5–5,5 В; по USB 4,75–5,25 В; шина сервоприводов 0–10 В, акселерометры и гироскопы ICM-42688-P, ICM-20689, ICM-20689 (тройное резервирование). Из остального: магнитометр RM3100. Прочее: масса 101 г, габариты 77,0 × 45,5 × 39,0 мм, рабочая температура −20…+85 °C. Производитель — CUAV, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32H743, Arm Cortex-M7, 480 МГц, 2 МБ Flash, 1 МБ RAM
Акселерометры и гироскопы
ICM-42688-P, ICM-20689, ICM-20689 (тройное резервирование)
Магнитометр
RM3100
Барометры
MS5611, два
Термостабилизация
есть, датчики работают при постоянной температуре
Виброразвязка
встроенная, фирменная система CUAV
Выходы PWM
14 (M1–M12 с поддержкой DShot)
Вход управления
PPM, S.Bus, DSM; RSSI по ШИМ или аналоговому напряжению 3,3 В
Последовательные порты
5 UART
Шины
6 × I²C, 2 × CAN
Порты питания
2 (питание A по ADC, питание C по DroneCAN)
GPS
до двух приёмников
Питание
4,5–5,5 В; по USB 4,75–5,25 В; шина сервоприводов 0–10 В
Рабочая температура
−20…+85 °C
Влажность
5–95 % без конденсата

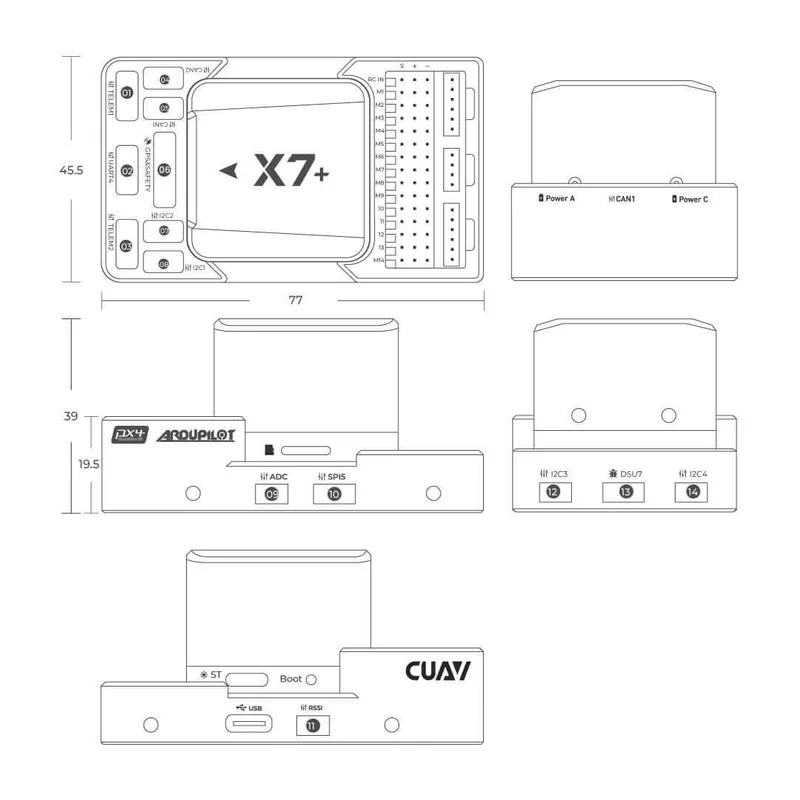

Габариты
77,0 × 45,5 × 39,0 мм
Масса
101 г
Прошивки
ArduPilot, PX4

Описание

CUAV X7+ — модульный автопилот на STM32H743 (Cortex-M7, 480 МГц, 2 МБ флеш-памяти, 1 МБ ОЗУ) для ArduPilot и PX4. Модуль CORE снимается с несущей платы.

Три блока акселерометров и гироскопов — ICM-42688-P и два ICM-20689 — работают с резервированием и термостабилизацией, есть встроенная виброразвязка, магнитометр RM3100 и два барометра MS5611.

14 выходов PWM, из них M1–M12 с DShot; вход управления PPM, S.Bus или DSM; 5 UART, 6 шин I²C, 2 шины CAN, до двух приёмников GPS, два входа питания — аналоговый и DroneCAN. Питание 4,5–5,5 В, рабочая температура от −20 до +85 °C, габариты 77 × 45,5 × 39 мм, масса 101 г.

Характеристики приведены по данным производителя: страница модели ↗
