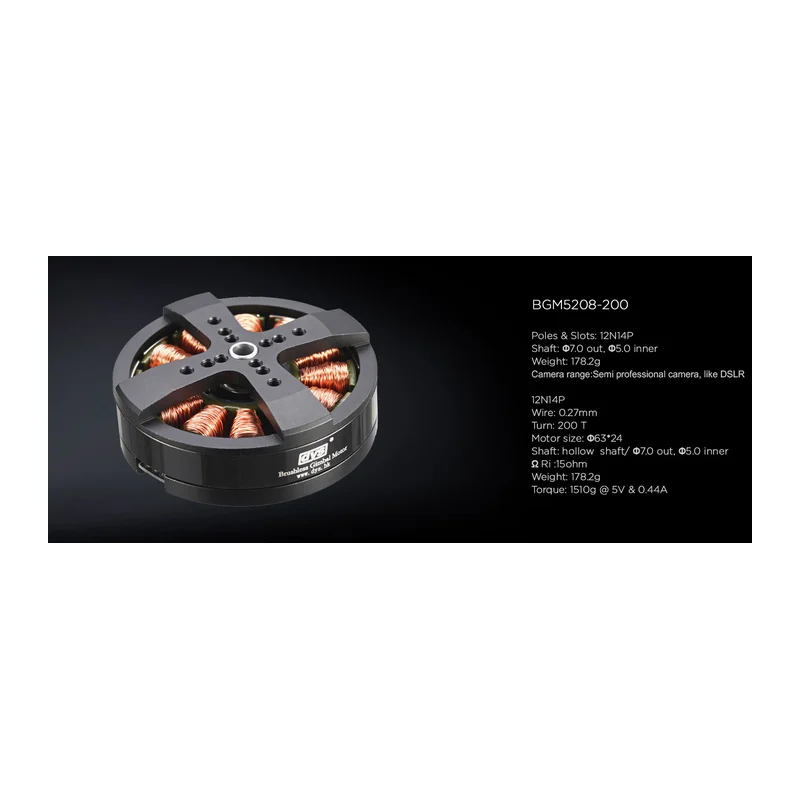

Мотор подвеса DYS BGM5208-200, 12N14P, момент 1510 г
DYS · Китай под заказ
BGM5208-200

Мотор подвеса DYS BGM5208-200, 15 Ом, 12N14P, полый вал 5 мм

Бесколлекторный мотор подвеса DYS BGM5208-200 со схемой 12N14P и обмоткой в 200 витков, момент 1510 г при 5 В и 0,44 А, масса 178,2 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BGM5208-200
Производитель
DYS, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: вал — пришлём по запросу.

Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Мотор подвеса DYS BGM5208-200, 15 Ом, 12N14P, полый вал 5 мм — момент 1510 г при 5 В и 0,44 А, схема обмотки 12N14P, число витков 200 витков. Из остального: диаметр провода 0,27 мм. Прочее: масса 178,2 г, габариты Ø63 × 24 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.

Характеристики

Схема обмотки
12N14P
Число витков
200 витков
Диаметр провода
0,27 мм
Габариты
Ø63 × 24 мм
Диаметр вала
полый, Ø7,0 мм снаружи / Ø5,0 мм внутри
Сопротивление обмотки
15,0 Ом
Масса
178,2 г
Момент
1510 г при 5 В и 0,44 А

Описание

BGM5208-200 — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.

Магнитная система выполнена по схеме 12N14P, обмотка намотана проводом диаметром 0,27 мм в 200 витков, сопротивление фазы составляет 15,0 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.

Корпус мотора имеет габариты Ø63 × 24 мм, вал — полый, Ø7,0 мм снаружи / Ø5,0 мм внутри, масса мотора 178,2 г.

Момент, заявленный производителем, — 1510 г при 5 В и 0,44 А. Полый вал позволяет пропустить через мотор шлейфы питания и видеосигнала камеры.

Характеристики приведены по данным производителя: страница модели ↗
