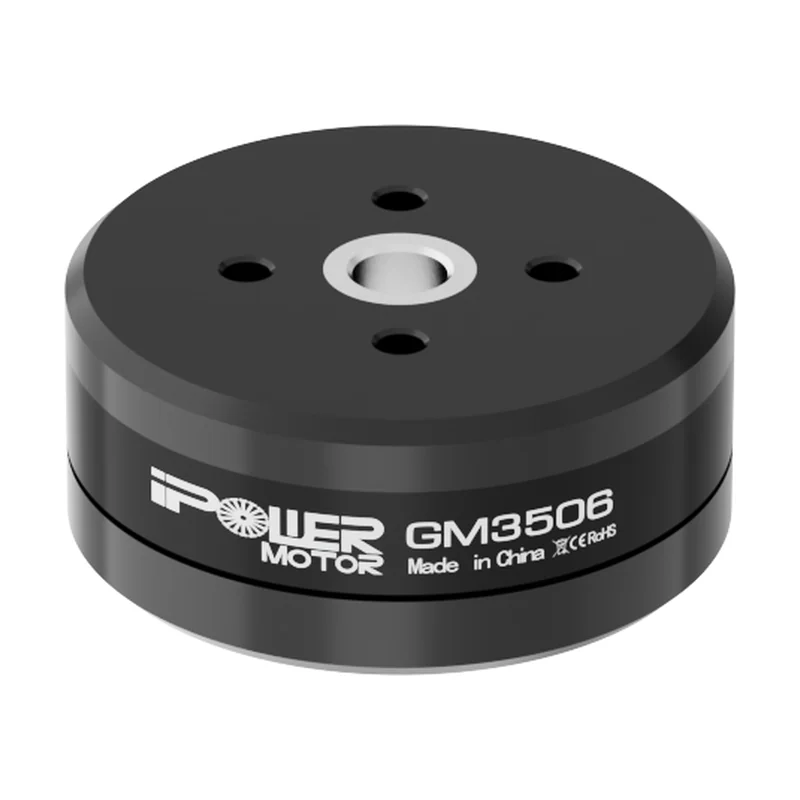

Мотор подвеса iPower GM3506, 24N/22P, 600–1000 г·см, полый вал 8,6 мм
Гимбал-мотор среднего класса под беззеркальные камеры и лёгкие лидарные гондолы; схема 24N/22P даёт заметно более плавный ход, чем 12N/14P.
- Артикул
- GM3506
- Производитель
- iPower, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: питание, вал — пришлём по запросу.
Входит в подборку «Двигатели для БПЛА: мультироторные, самолётные и для подвесов», «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Наружный диаметр
- ⌀40 мм
- Схема обмотки
- 24N/22P
- Момент
- 600–1000 г·см
- Масса
- 64 г
- Полый вал (нар./внутр.)
- ⌀12 / ⌀8,6 мм
- Габариты
- Ø40×17,8 мм
- Диаметр статора
- 35 мм (по маркировке производителя)
- Высота статора
- 6 мм (по маркировке производителя)
- Объём статора
- 5,8 см³ (расчёт по размеру статора)
Описание
Гимбал-мотор среднего класса. Схема 24N/22P — вдвое больше зубцов статора, чем у 12N/14P, при близком числе полюсов: шаг магнитного поля мельче, зубцовый момент слабее, ход на околонулевой скорости ровнее. В кадре это меньше мелкой дрожи на медленных проводках.
Ø40 мм, 64 г и момент 600–1000 г·см — беззеркальные камеры и лёгкие лидарные гондолы, ступень выше моторов Ø35 мм с их 250–350 г·см. Полый вал Ø12 мм снаружи и Ø8,6 мм внутри пропускает штатный жгут сквозь ось.
Нужен контроллер стабилизации с синусоидальным управлением. Для замкнутого контура есть исполнение с энкодером массой 72 г.
Характеристики приведены по данным производителя: страница модели ↗
